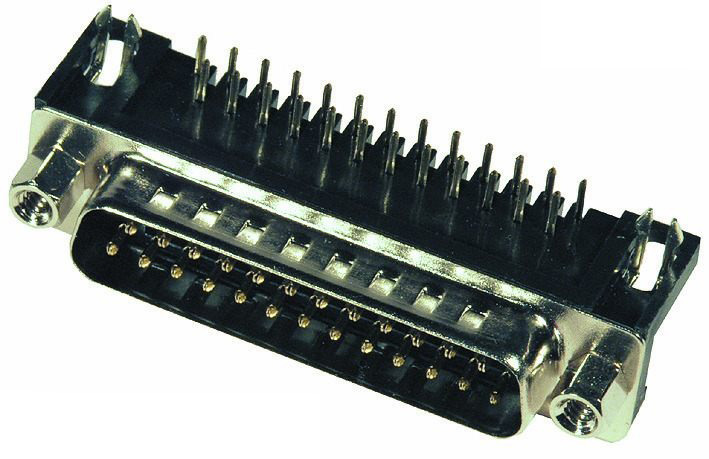

25pol Sub-D Stecker Print für Leiterplatten 9,4mm Euro-Standard 25-polig gewinkelter Stecker vergoldeten Kontakten Der Abstand zwischen Gehäuse und 1.Kontaktreihe beträgt ca. 9,4mm. (Euro-Standard) Abmessungen B: 53mm H: 12,5mm T: 14,5mm ( siehe auch Zeichnung weitere Bilder ) Gesamttiefe: 20,5mm Weitere technische Daten: Anschluss Lötpins Art Stiftleiste Ausführung mit Gewinde UNC 4-40 Ausrichtung abgewinkelt Betriebsstrom (Nom.) 1,5A Betriebstemperatur -40 °C - 105 °C Material (Anschluss) Kupferlegierung, verzinnt Material (Gehäuse) Stahl, vernickelt Material (Isolation) PBT Material (Steckbereich) Kupferlegierung, selektiv vergoldet Montage Leiterplattenmontage Polzahl 25polig Spannungsfestigkeit 500Vac Isolationswiderstand (Min.) 1000 Mohm Kontaktwiderstand (Max.) 20mOhm Brennbarkeitsklasse UL 94 V-0 Lötverfahren Wellenlöten oder Lötkolben Verpackungsart Lose oder ab 25 in Kunststoffschale

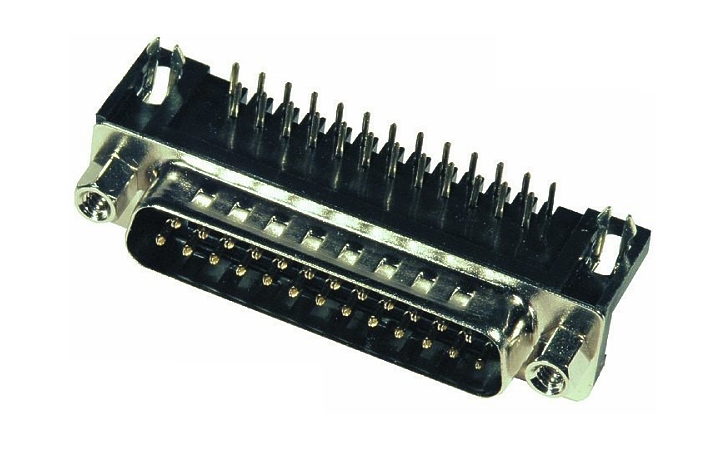

25pol Sub-D Stecker bzw 25pol D-Sub Leiterplattenverbinder 25-polige gewinkelter Stecker vergoldeten Kontakten Der Abstand zwischen Gehäuse und 1.Kontaktreihe beträgt ca. 7,2mm. (US-Norm) Abm.: B: 53mm H: 12,5mm T: 12,5mm Gesamttiefe: 18,5mm Datenblatt nicht vorhanden da Abverkaufsartikel

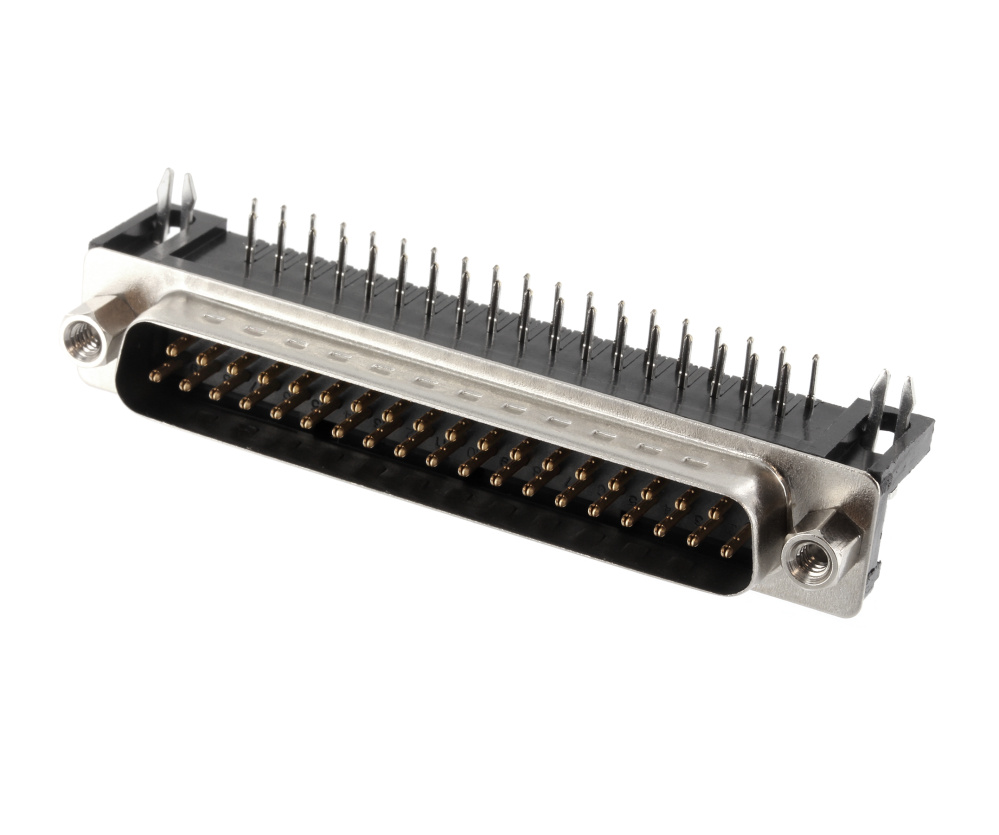

37pol Sub-D Stecker gewinkelte D-Sub Stecker für die Leiterplatte vergoldete Kontakte Der Abstand zwischen Gehäuse und 1.Kontaktreihe beträgt ca. 7,2mm. (US-Norm) Abm.: B: 69,5mm H: 12,5mm T: 12,5mm Gesamttiefe: 18,5mm Anschluss Lötpins Art Stiftleiste Ausführung mit Bolzen UNC 4-40 Ausrichtung abgewinkelt Betriebsstrom (Nom.) 1,5 A je Kontakt Betriebstemperatur -40 °C - 105 °C Material (Anschluss) Kupferlegierung, verzinnt Material (Gehäuse) Stahl, vernickelt Material (Isolation) PBT Material (Steckbereich) Kupferlegierung, vergoldet Montage Leiterplattenmontage Polzahl 37 Spannungsfestigkeit 500 Vac Isolationswiderstand (Min.) 1000 MOhm Kontaktwiderstand (Max.) 20 mOhm Brennbarkeitsklasse UL94V-0 Lötverfahren Wellenlöten passendes Zubehör siehe (Zubehör-Register)

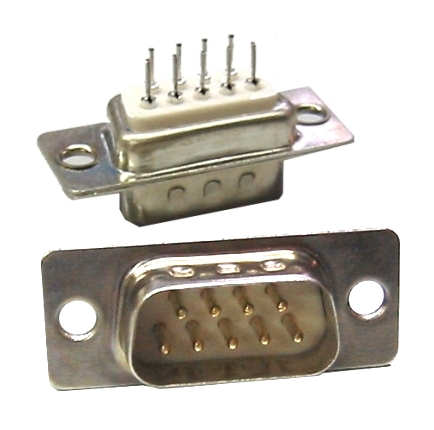

9pol Sub-D bzw. D-Sub Stecker für die Leiterplatte (Platine) 2-reihige Kontaktanordnung gerade Printstifte (kein Lötkelch) Durchmesser ca.: 0,5mm Abmessung: B:31,5mm H:12,5mm passendes Zubehör siehe (Zubehör-Register)

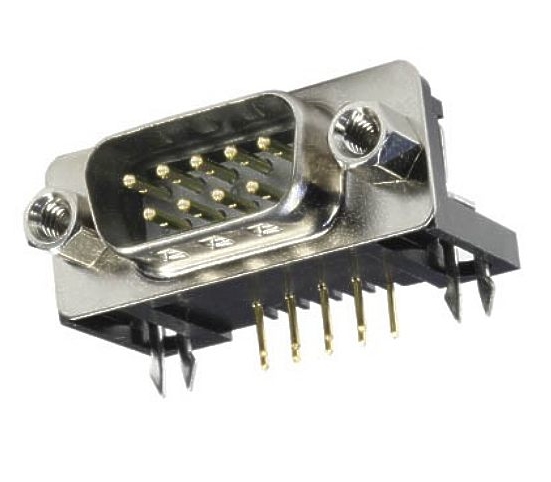

9pol D-Sub Stiftleiste 90grad abgewinkelt Euro Standard für die Leiterplattenmontage 9polige D-Sub- bzw. Sub-D Stiftleiste Stecker (male) üblichster Printstecker für die Leiterplattenmontage vergoldete Kontakte Anschluss : Lötkontakte Art Stiftleiste Euro Standard 10,2mm erste Reihe Ausführung mit Bolzen UNC 4-40 Ausrichtung abgewinkelt Betriebsstrom (Nom.) 1,5A Kunststoffgefasst mit vergoldetet Kontakte Mit Befestigungsbolzen Gewinde UNC 4-40 Temperatureinsatzbereich:-20°C bis +70°C Zeichnung siehe weitere Bilder ! Farbe derzeit schwarz Material (Anschluss) Kupferlegierung, verzinnt Material (Gehäuse) Stahl, vernickelt Material (Isolation) PBT Material (Steckbereich) Kupferlegierung, selektiv vergoldet Montage Leiterplattenmontage Polzahl 9 Spannungsfestigkeit 500Vac Isolationswiderstand (Min.) 1000-Mohm Kontaktwiderstand (Max.) 20mOhm Brennbarkeitsklasse UL94 V-0 Lötverfahren Wellenlöten oder Handlöten Verpackungsart Kunststoffschale oder lose
