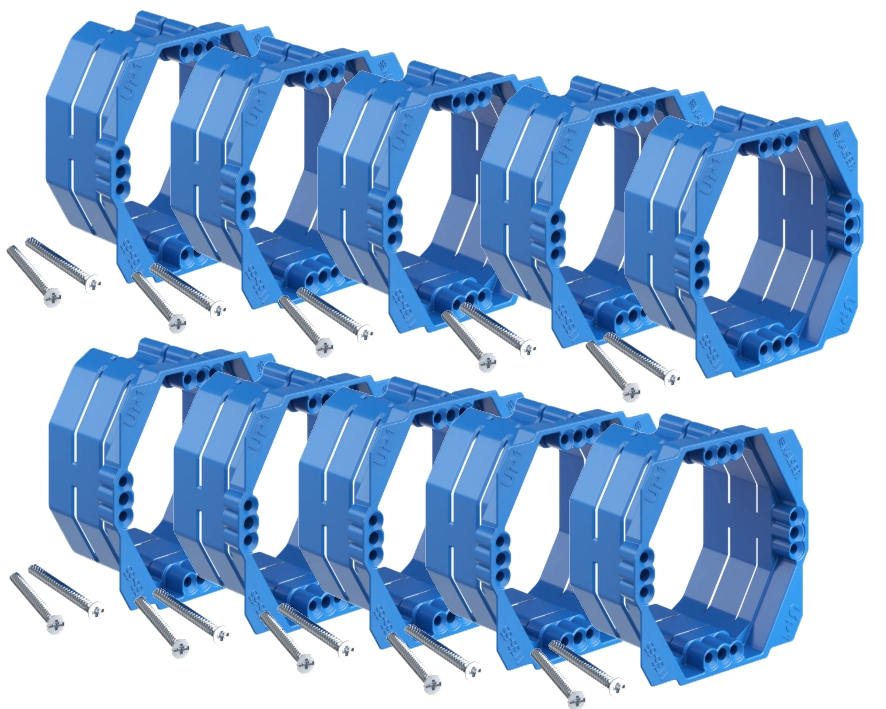

Putzausgleichrahmen 10-35mm zu ECON FIX UP1 Nr42-705-00345 --- 10-Stück PackUP¹ Fix stufenloser Putzausgleich-Rahmen Mit dem neu entwickelten Putzausgleich-Rahmen lassen sich auch Geräte in zu tief montierten Dosen wandbündig und normgerecht installieren. Ideal auch für Renovierungen. Der Putzausgleich-Rahmen ist stufenlos einstellbar und somit lassen sich z.B. nachträglich angebrachte Wandputze oder Fliesenspiegel fachgerecht überbrücken. Aufgrund des stufenlosen Eintauchens in die Dose, ist bei Geräten, die den maximalen Einbauraum in Anspruch nehmen, wie bspw. SCHUKO-Steckdosen mit USB-Ladefunktion, Dimmern, etc., die Kompatibilität vor der Montage zu prüfen. Alternativ können die Putzausgleichsringe 1155-61 oder 1155-62 verwendet werden. Zum Ausgleich zu tief positionierter Dosen Stufenlos einstellbar von 10 – 35 mm Einbaugeräte direkt mit dem Ausgleich-Rahmen montierbar oder nachträglich Inklusive Schrauben 40 mm, Pozidriv-Antrieb Für UP¹ Fix und UP¹ ECON® Fix Gerätedosen und Geräte-Verbindungsdosen

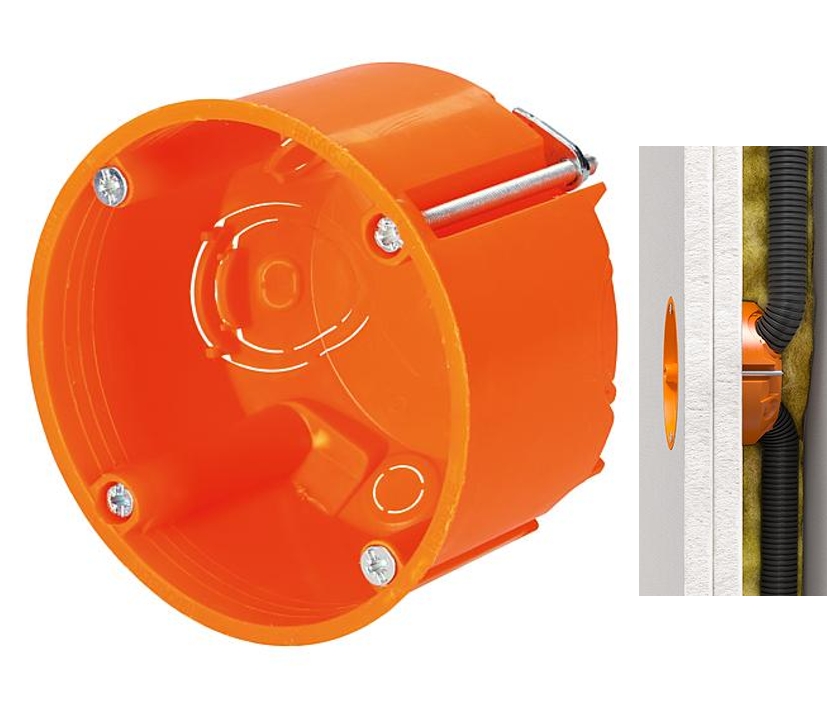

68mm Hohlwand Gerätedose Orange mit Geräteschraube Schalterdose Gerätedose   Hohlwandschalterdose mit Einbau-Durchmesser 68mm Montageart Hohlwand für Plattenstärke 7-40mm Hohlwand Gerätedose, Orange, mit Geräteschrauben Fräsloch DM 68mm Anzahl der möglichen Einführungen 8 mit Halterand und eingesetzten Schrauben Ausbrechöffnungen für NYM- und Kleinspannungsleitungen sowie DIN- und EN-Rohre, Feuerbeständigkeit 850°C  Verarbeitungshinweise / Normen  nach DIN EN 60670 Norm-Kombinationsabstand 71 mm vollisolierte Durchverdrahtung bei Kombinationen von Gerätedosen und Geräte-Verbindungsdosen mit Verbindungsstutzen mit Halterand Ausbrechöffnungen für NYM-Leitungen, Kleinspannungs-Leitungen und DIN EN Rohre integrierte Leitungsrückhaltung der NYM-Leitungen nach DIN 60670/DIN 49073, Selbsthemmung der Rohre auch als Verbindungsdose nach DIN EN 60670 verwendbar  Abmessungen und weitere Technische Daten :  Durchmesser mit Stülprand : 70mm Einbau-Durchmesser bzw. Fräsloch DM 68mm Innendurchmesser : 65mm Bautiefe Gesamt 47mm Montageart Hohlwand Form rund, - Ausführung Einzel Gehäusedurchführung durch Ausbrechöffnung Für Rohrdurchmesser 25mm Einführung von hinten max Anzahl der Einführungen 8 Werkstoff Kunststoff Farbe orange Schutzart (IP) IP3X

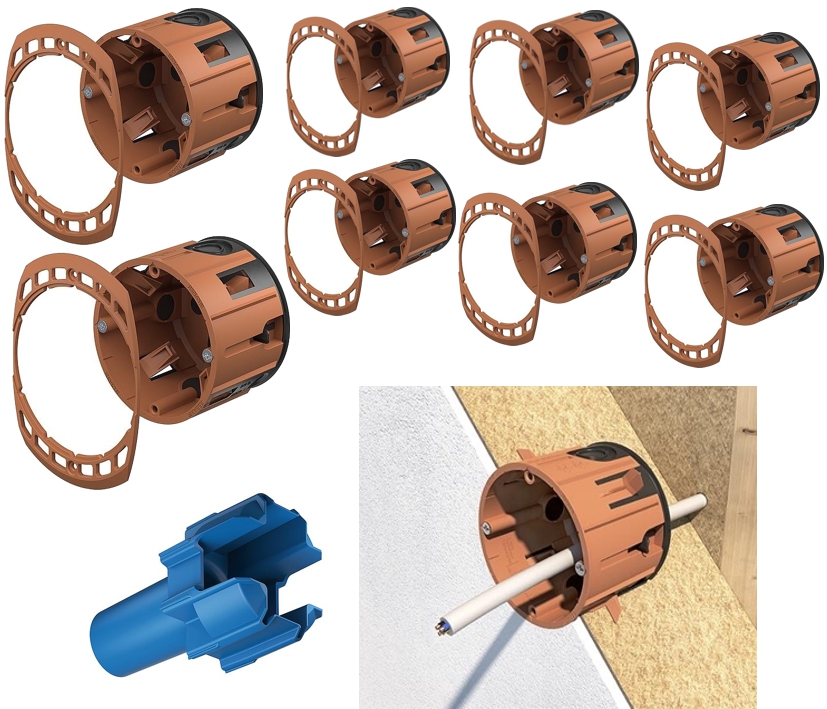

Schalterdose bzw. Gerätedose für isolierte Dämmplatten und bereits verputzten Wärmedämmverbund-Systemen Die Gerätedose ist die Lösung für die Elektro-Installation in Holzfaserplatten, Dämmplatten usw. Speziell ausgelegt für die Anwendung in festen Wärmedämm- und Putzträgerplatten sorgen 4 Schwenkschneiden für eine sichere Verankerung – auch nachträglich montierbar ! Die elastische Dichtungsmembran der ECON-Technik garantiert Luftdichtheit und ermöglicht das werkzeuglose Einführen von Rohren oder Leitungen. Gerätedose auch zum nachträglichen Einsatz in gedämmten und bereits verputzten Wärmedämmverbund-Systemen. z.b. druckfeste Holzfaser-Dämmplatten. Somit lassen sich Schalter, Steckdosen, Sprechanlagen und vieles mehr dauerhaft sicher und wärmebrückenfrei installieren. Siehe auch weitere Bilder !  Technische Daten : Schutzgrad IPX2 Luftdichte Schalterdose bzw. Verbindungsdose mit Einbau-DM 68mm Fräsloch DM 68mm Durchmesser oben mit Stülprand = 71mm Tiefe 55mm mit 2 Geräteschrauben inklusive befestigbarem Montagerahmen umlaufende Dichtlippe auf der Rückseite Luftdichte und wärmebrückenfreie Elektro-Installation gemäß DIN 18015-5 für Dämmstärken ab 60mm 4 Schwenkschneiden für die sichere mechanische Verankerung, einfach von innen durchdrücken Fertig ! 4 werkzeuglose Leitungseinführungen bis DM Ø 11,5mm und Rohre M20  halogenfrei,  inklusive 1-Stück KAISER Setzwerkzeug ECON® Iso+ 1090-22  Zusatzinfo erhältlich wie folgt :  Art-Nr 42-705-00300 = Schalterdose für die Elektro-Installation in Holzfaserplatten, Dämmplatten usw. Art-Nr 42-705-00320 = Schalterdose für die Elektro-Installation in Styropor isolierte Wände

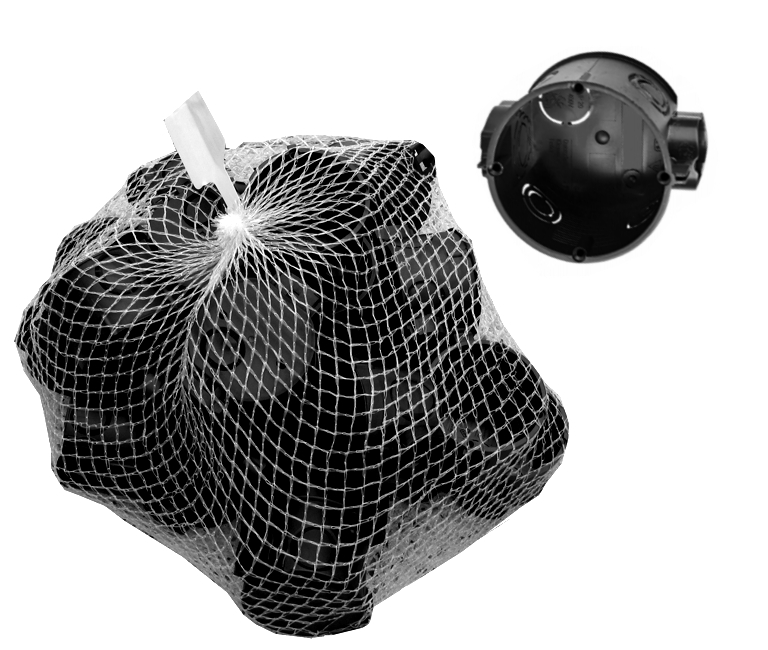

Schalterdose Gerätedose 60x41mm  25-Stück Packung  Unterputz Schalterdosen mit beidseitig Stutzen  Schalterdose Gerätedose zusammensteckbar für Steckdosen Lichtschalter usw. mit ausbrechbaren Öffnungen für Leitungen und Rohre bis 20mm Durchmesser verdrehungssicher durch vollisolierten Tunnelstutzen mit Rast-Kupplung Schalterdose schwarz mit 4 Ausbrechöffnungen für übliche Leerrohre mit 20mm Durchmesser 1 Ausbrechöffnung rückseitig für Rohre DN20  Glühdrahtprüfung 650°C mit 4 Schraublöchern, Durchmesser 60mm Tiefe 41mm Liefermenge: 25-Stück im Netz Passendes Zubehör wie Wago Klemmen etc. siehe im Zubehör-Register ( unten )

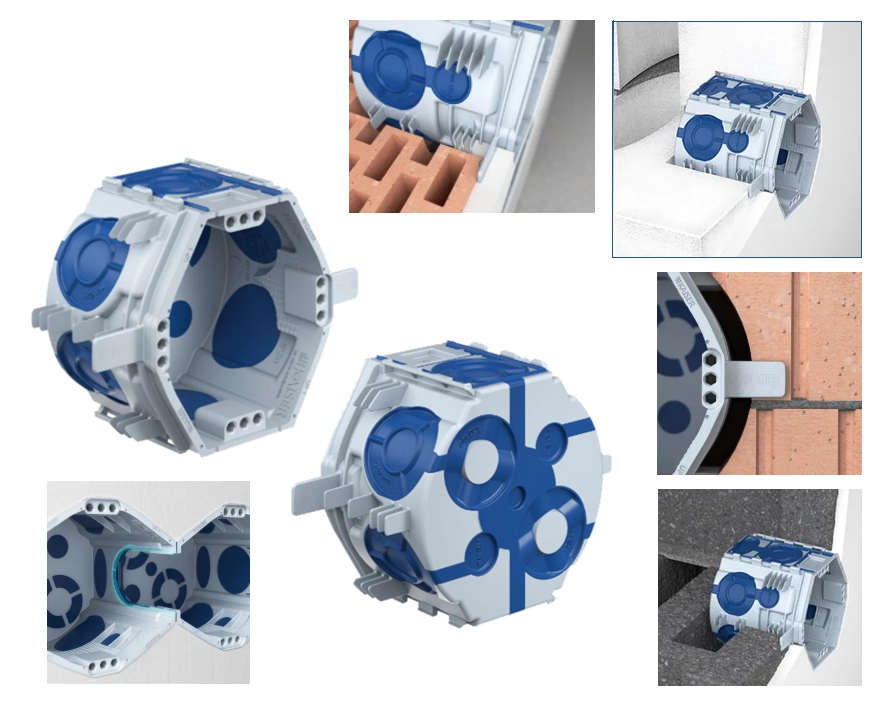

Universal Gerätedose luftdicht mit Schnellfixierung für die Montage ohne Gips. Ideal für Wände aus Leichtbeton, Porenbeton, Kalksandstein, Hochlochziegel mit und ohne Füllung, Vollziegel usw. siehe auch weitere Bilder ! Schnellmontage in allen Wandaufbauten (Klemmrippen an der Dose, keine Montage von Zubehör, Verwendung von PU-Schaum ist möglich. Stabile und seitenneutrale Kombination Offene und vielfältige Durchverdrahtung Bodennahe vollisolierte Durchverdrahtung bei tiefen Dosen Die sichere Kombination mit der seitenneutralen KAISER-Kombination : Die Dosen aneinandersetzen – egal wie herum – und zusammendrücken. Fertig ist die stabile Kombination im 71mm Normabstand. + Bodennahe Einführungen + Dreifache Rohrzuführung 25 mm aus einer Richtung an Geräte- und Geräte-Verbindungsdosen + ECON-Multi-Leitungs-Rohreinführungen + 4-dreifach Schraubdome / Spreizkrallenfelder für sicheren Halt + Einführungen im Dosenboden Stufenloser Putzausgleich fals benötigt ( Zubehör) + Das Produkt ist schadstoffgeprüft und kann mit dem SHI-Produktpass in nachhaltige Bauvorhaben integriert werden + Befestigung der Geräte schrauben oder spreizen + Tiefenanschlag, 4x3 Schraubdomen, 2 Spreizkrallenfelder + 2 werkzeuglosen Leitungs- und Rohreinführungen im Kombinationsbereich bis M25 + 4 werkzeuglosen Leitungs- und Rohreinführungen bis M25 am Dosenumfang + 2 werkzeuglosen Leitungseinführungen bis Ø 11mm im Dosenboden+  2 werkzeuglosen Rohreinführungen bis M25 im Dosenboden + Halogenfrei, Feuerbeständigkeit 650°C mit 4 SchraublöchernAbmessungen : Korpus only : Steg-zu-Steg ( Oben-Unten ) : 70mm /  67,5mm ( Links-Rechts ) / Quer mit Frontflügel : 99mm Einbauöffnung ( Wand/Decke ) Ø ideal 82mm ggf. auch geringer Bautife : Innentiefe : 46mm / Außen = Gesamttiefe: 48mm Fronstutzen ab aufliegenden Frontflügeln : 7,0mm ( praktisch min Putzdicke für Frontbündigkeit ) Lieferumfang : 1-Beutel mit 25-Stück Schalterdosen UP1 ECON FIX Erhältliches Zubehör fals benötigt : Art-Nr 42-705-00730 = Putzausgleichsrahmen einstellbar 10-35mm Art-Nr  42-705-00720 = Aufsetzdeckel Signaldeckel zum frontseitigen zuputzen Art-Nr 50-848-01350 = Pistolenschaum K1 750ml Zur Verarbeitung mit handelsüblichen PU-Schaumpistolen mit M65 Gewindeanschluss

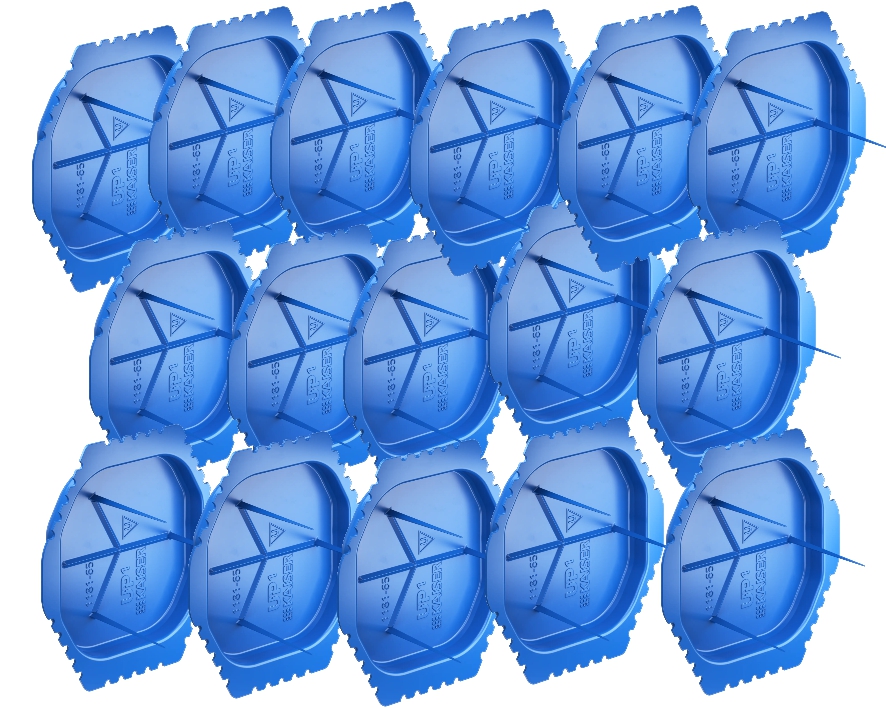

Schalterdose Signaldeckel Putzdeckel zu aufstecken auf Basisdose UP1 ECON FIX = Art-Nr 42-705-00345 UP1 Signaldeckel zum verputzen Befestigungsart SteckdeckelWerkstoff KunststoffHalogenfrei ja Lieferumfang: 50-Stück Packung Passende Basisdose  hierzu siehe im Zubehör-Register ) = Art-Nr 42-705-00345
