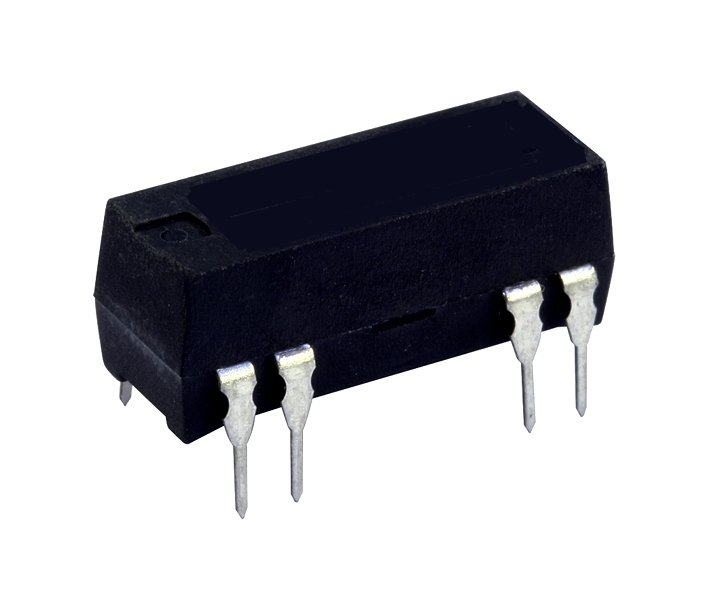

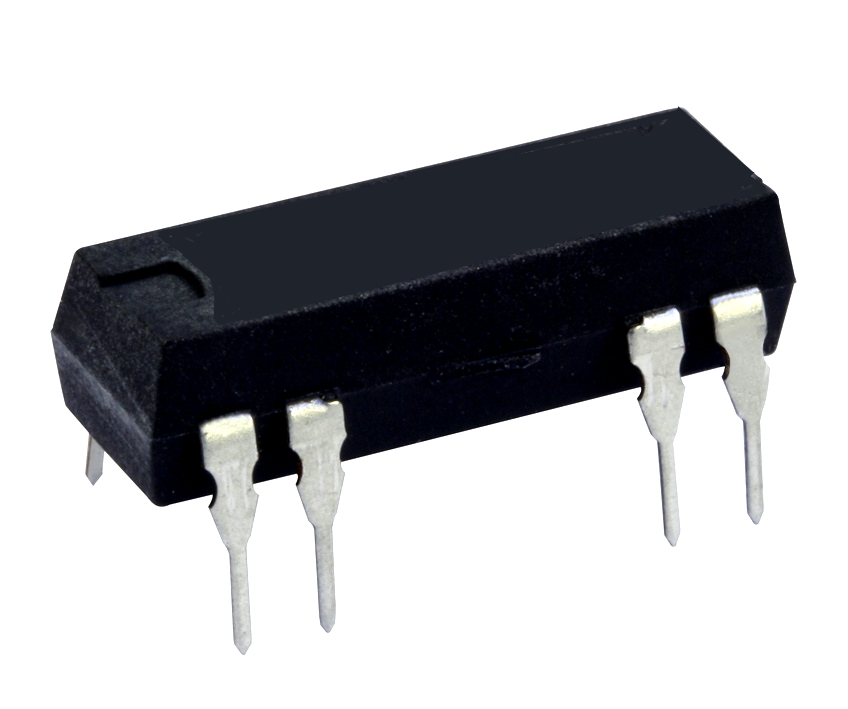

12V Relais DIP Relais DIL Relais Platinenrelais Reedkontaktrelais im DIP-Gehäuse Flachprofil mit einem Schließer, ohne Diode Eigenschaften: 1 Schließer · umpreßt · fluxdichte Ausführung zum Einstecken in eine 14-polige DIP-IC-Fassung geeignet RM:2,54mm TTL-Ansteuerung möglich Technische Daten: Spule 12Vdc 1000-Ohm = 12mA Isolationswiderstand (Spule / Kontakt): 100-GOhm Isolation (Spule / Kontakt): 1500 V DC Betriebstemperatur: - 20 ... + 70 °C Schaltzeit (inkl. Prellen): 0,5 ms Abfallzeit: 0,1 ms Vibrationsfestigkeit (50 ... 500 Hz): 20 G Löttemperatur / -zeit: 260 °C / 10 s Schaltkontakt: Kontaktwiderstand: 150mOhm Schaltleistung, max.: 15 W Schaltspannung, max.: 200 V DC Schaltstrom, max.: 1,0 A Strom bei geschlossenen Kontakte 1,25 A Durchbruchspannung, min.: 250 V DC Magnetsystem: Spulenausführung: ungepolt, monostabil

12V DIP Relais DIL Relais Platinenrelais Reedrelais im IC ähnlichen Gehäuse mit 1x Wechslerkontakt  Hochprofil mit einem Wechsler, mit Diode Rastermass: 2,54 mm mit Freilaufdiode / Hochprofil 1 Wechsler (1xUM) · umpreßt · fluxdichte Ausführung zum Einstecken in eine 14-polige DIP-IC-Fassung geeignet RM:2,54mm TTL-Ansteuerung möglich Technische Daten: Spule 12Vdc ( Uan: 8,4V Einsatz somit bereits ab 9Volt ) Spulenwiderstand = 500-Ohm = 24mA bei 12VDC  Isolationswiderstand (Spule / Kontakt): 100-GOhm / Isolation (Spule / Kontakt): 1500 Vdc Betriebstemperatur: - 20 ... + 70 °C Schaltzeit (inkl. Prellen): 0,7 ms / Abfallzeit: 1ms / Vibrationsfestigkeit (50 ... 500Hz): 20G Löttemperatur / -zeit: 260 °C / 10 s Schaltkontakt: Kontaktwiderstand: 150mOhm Schaltleistung max.: 3W Schaltspannung max.: 175Vdc Schaltstrom max.: 0,25A Strom bei geschlossenen Kontakte 1,25 A Durchbruchspannung min.: 200Vdc Magnetsystem: Spulenausführung: ungepolt, monostabil

12V Relais DIP Relais DIL Relais Platinenrelais 12V Reedkontaktrelais im DIP-Gehäuse Hochprofil mit zwei Schließern, ohne Diode 2x Schließer (2xEIN) · umpresst · fluxdichte Ausführung zum Einstecken in eine 14-polige DIP-IC-Fassung geeignet. Technische Daten: Spule: 12V DC (Uanspr.: 8,4V) 500R = 24mA Isolationswiderstand (Spule / Kontakt): 100 GOhm / Isolation (Spule / Kontakt): 1.500 V DC Betriebstemperatur: - 20 ... + 70 °C Schaltzeit (inkl. Prellen): 0,5 ms / Abfallzeit: 0,1 ms Vibrationsfestigkeit (50 ... 500 Hz): 20 G Löttemperatur / -zeit: 260 °C / 10 s Schaltkontakt: Kontaktbestückung: 2 Schließer Kontaktwiderstand: 150 mW Schaltleistung, max.: 15 W Schaltspannung, max.: 200 V DC Schaltstrom, max.: 1,0 A Strom bei geschlossenen Kontakten, max.: 1,25 A Durchbruchspannung, min.: 250 V DC Magnetsystem: Spulenausführung: ungepolt, monostabil

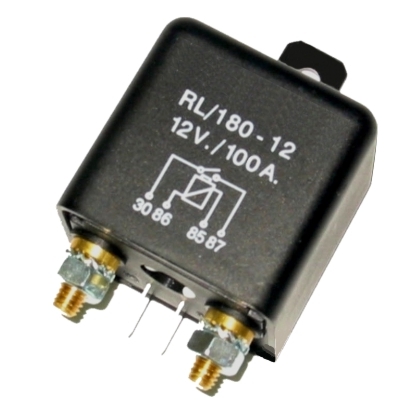

12V 100A Relais Hochleistungsrelais kurzfristiger Peakstrom 180A Hochleistungsrelais für 12V Technik alle Art  wie KFZ / Boot / Caravan / LKW / Solaranwendung usw. 12V Hochleistungs Relais Funktion 1x Ein/Aus ( Schliesser ) Kontaktbelastbarkeit 100A Dauerstrom kurzfristiger Peakstrom 180A Spitzenstrom Ideal als 12V oder 24V Trennrelais zwischen Haupt-, und Zweitbatterie usw. Anschluss des Leistungskontakte über 2x 6mm M-Gewinde Anschlüsse (M8) Anschluss Hauptkontakt über Ringschuhe oder U-Schuhe am Kabel Anschluss des Steuerkreises über 2x 6,3mm Steckhülsenanschlüssen 12V Spule ca 35-ohm 360mA bei 12V DC Temperatur-Einsatzbereich: -30...+80°C Drop Voltage: 0,2V at Start Abmessungen: B:46mm H:46mm L:45mm ( siehe Zeichnung ) Mit Bef.Lasche: 14x18mm mit 6mm Bohrung Zeichnungen Datenblätter siehe weitere Bilder Ringkabelschuhe für 10qm oder stärker bei uns erhältlich z.B. Nr.: 45-821-00028 und 45-821-00029

12V 200A Relais Hochleistungsrelais max 400A kurzfristig Hochleistungsrelais für 12V Technik alle Art  wie KFZ / Boot / Caravan / LKW / Solaranwendung usw. Ideal als 12V Trennrelais zwischen Haupt-, und Zweitbatterie usw. Erzeugt keinen Spannungsabfall bei Umschalten auf die Zweitbatterie Ideal bei Installation von Zweit- oder Zusatzbatterien im Fahrzeug Verhindert die Entleerung der Hauptbatterie Technische Daten: 12V Hochleistungs Relais Funktion 1x Ein/Aus ( Schliesser ) Kontaktbelastbarkeit 200A Dauerstrom / 400A Spitzenstrom Ideal als 12V oder 24V Trennrelais zwischen Haupt-, und Zweitbatterie usw.  Der Relaiskontakt ist geeignet für den Einsatz in 12V oder auch 24V Systemen Anschluss des Leistungskontakte über 2x M8 Bolzen  Anschluss Hauptkontakt über Ringkabelschuhe oder U-Schuhe Anschluss der Spule Steuerkreises über 2x M5 Gewindebolzen 12V Spule ca 35-Ohm Stromaufnahme 340mA bei 12V DC Temperatur-Einsatzbereich: -30...+80°C Lage unabhängig montierbar + das Relais kann in allen Lagen montiert werden, funktioniert immer !  Abmessungen: Frontplatte: 68x68mm / Korpus Durchmesser 57mm Abmessungen mit Halter: H: 74mm B: 86mm L/T: 96mm mit Bolzen Schutzgrad: IP66 Wasserfest Outdoor tauglich * NEU nun auch als 500/700A Version erhältlich = Bst Nr: 47-826-08500 * Optionales Zubehör erhältlich ( siehe auch Zubehör-Register )  42-772-00595 = 5m 20qmm Kabelset mit Sicherung + Sicherungshalter etc. 42-772-00585 = 5m 10qmm Kabelset mit Sicherung + Sicherungshalter etc. oder Ringschuhe für die Spule Ansteuerspule ( M-5 Bolzen ) 45-821-00730 = M5 Ringschuh Blau für Kabel bis 2,5qmm 45-821-00786 = M5 Ringschuh ROT für Kabel bis 1,0qmm oder Ringschuhe für Lastkreis ( M-8 Bolzen Kontakte ) 45-821-00130 = M8 Ringschuh vergoldet BLACK für Kabel bis 10qmm 45-821-00120 = M8 Ringschuh vergoldet ROT     für Kabel bis 10qmm 45-821-00230 = M8 Ringschuh vergoldet BLACK für Kabel bis 20qmm 45-821-00140 = M8 Ringschuh vergoldet ROT     für Kabel bis 20qmm 45-821-00580 = M8 Ringschuh vergoldet BLACK für Kabel bis 50qmm

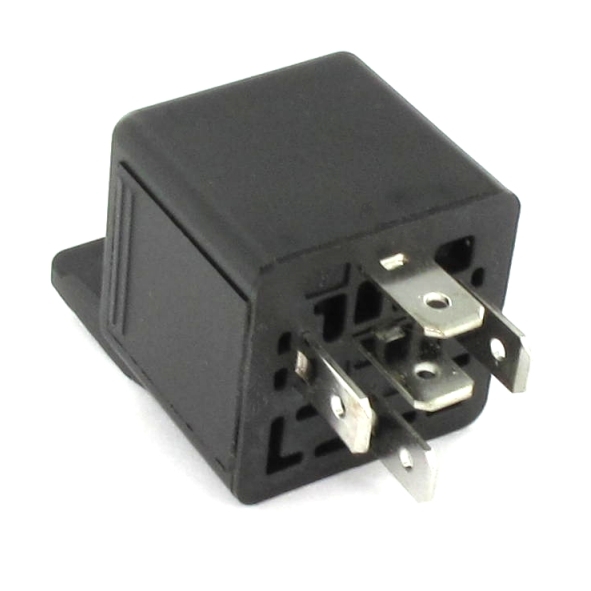

12Volt KFZ Relais für den universellen Einsatz  Kontaktbelastbarkeit 30A Kontakt = 1x Wechslerkontakt = 1x UM-Kontakt Anschluss über 6,3mm Steckhülsen oder Relaisfassung Abmessungen: 28,5x28,5mm Höhe: 27mm / Höhe mit Lasche: 42mm Kontaktbelegung: 12V Spule: 85 und 86 Wechslerkontakt Konrespond.:30 / Öffner: 30 auf 87a / Schliesser: 30 auf 87 Anschluss über 6,3mm Flacchsteckhülsen oder Relaisfassung passende optionale KFZ Relais Fassung siehe im Zubehör Register unten

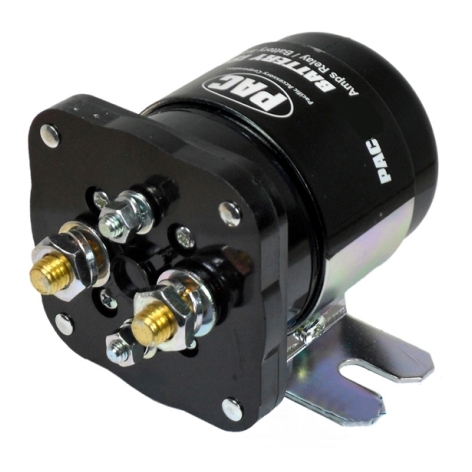

12V 500A Relais Hochleistungsrelais max 700A kurzfristig Hochleistungsrelais für 12V Technik alle Art  wie KFZ / Boot / Caravan / LKW / Jeep / Traktor / Transporter / Solaranwendung usw. Ideal verwendbar auch zum schalten großer Lasten wie Seilwinde Leistungspumpe etc.   Ideal verwendbar auch für Verstärkertechnik und Lichttechnik wo große Ströme geschaltet werden müssen  Ideal auch als 12V oder 24V Trennrelais zwischen Haupt-, und Zweitbatterie z.B. Erzeugt keinen Spannungsabfall bei Umschalten auf die Zweitbatterie Ideal bei Installation von Zweit- oder Zusatzbatterien im Fahrzeug Verhindert die Entleerung der Hauptbatterie Ideal verwendbar als Starterrelais... für Anlasser... oder KFZ-Schütz zum schalten großer Lasten etc.   Technische Daten: 12V Hochleistungs Relais ( KFZ Schütz )  Funktion 1x Ein/Aus ( Schliesserkontakt = NO ) Im Stromlosen Zustand ist der Kontakt geöffnet  Kontaktbelastbarkeit 500A Dauerstrom / 700A Spitzenstrom Ideal als 12V oder 24V Trennrelais zwischen Haupt-, und Zweitbatterie usw. Der Relaiskontakt ist geeignet für den Einsatz in 12V oder auch 24V Systemen Anschluss des Leistungskontakte über 2x M-Gewinde Anschlüsse Anschluss Hauptkontakt über Ringschuhe oder U-Schuhe Anschluss des Steuerkreises über 2x M-Gewindebolzen 12V Spule ca 6-Ohm Stromaufnahme 2A bei 12V DC ( 11-16V )  Temperatur-Einsatzbereich: -30...+80°C 100,000 h - mechanical cycle life Lage unabhängig montierbar + das Relais kann in allen Lagen montiert werden, funktioniert immer !  Abmessungen: H:55mm B:55mm L: 128mm  B: 80mm mit Bef.Laschen Schutzgrad: IP66 Wasserfest Outdoor tauglich * NEU nun auch als 200/400A Version erhältlich = Bst Nr: 47-826-08000 *

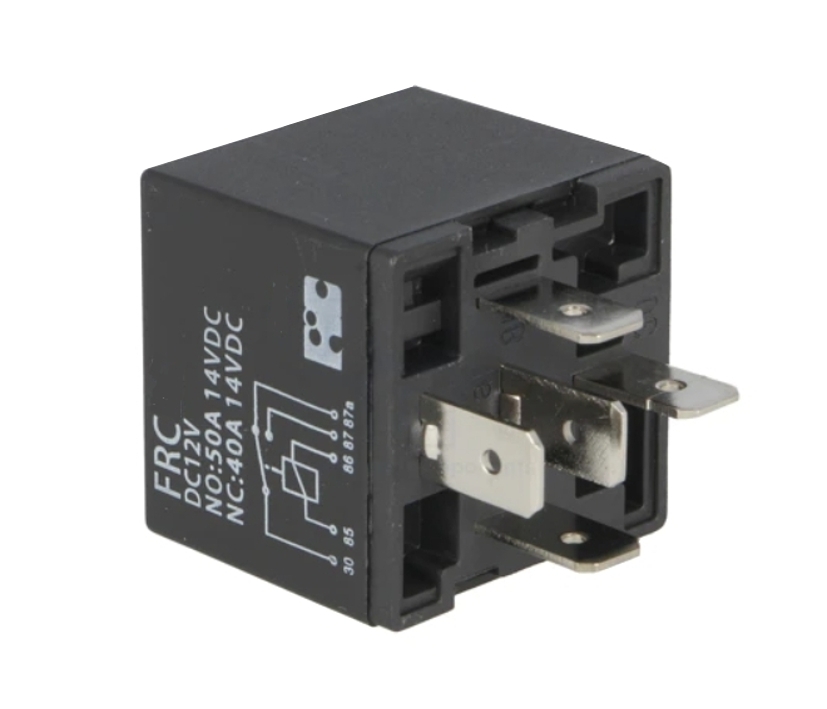

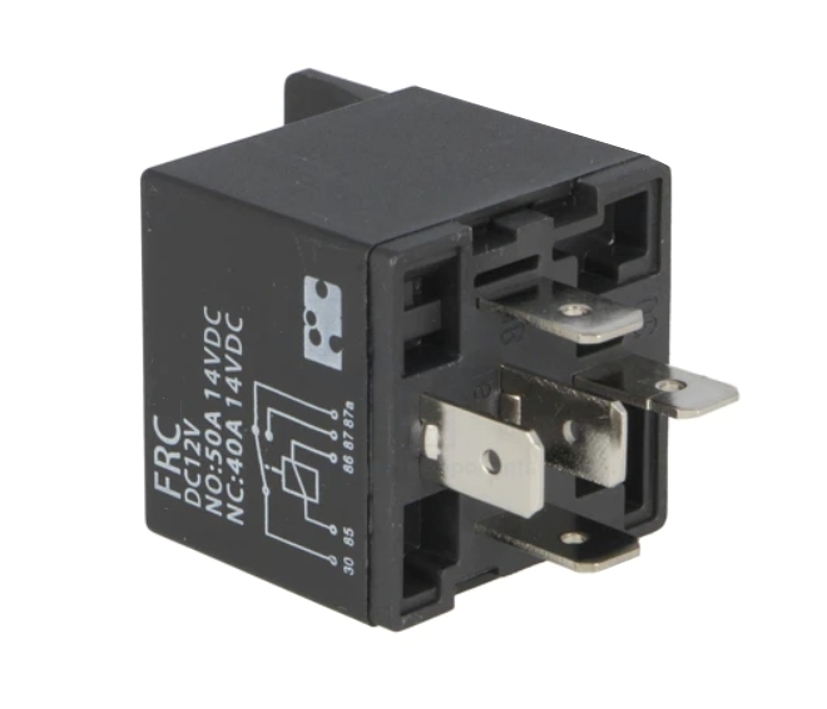

12V KFZ Relais 50A für den universellen Einsatz  12V KFZ-Relais 50A Relais mit Befestigungs-Lasche Anschlüss über 6,3mm Flachsteckhülsen ( 6,3x0,8mm ) oder Relaisfassung. Montage für Frontplatten, Metallwände, Sockel Spulenspannung 12V DC typisch ( min. 7,8V .... max 15,6V DC )  Spulenwiderstand 80-ohm = 150mA bei 12V Leistungsaufnahme der Spule 1.8W Kontaktmaterial AgSnO2 / Kontaktwiderstand 30mOhm Ansprechzeit 7ms / Freigabezeit 5ms Schaltspannung max. 75V DC Kontaktbelasrbarkeit bis 50Amp. mit 1x UM bzw. Wechsler Kontakt. Kontaktbelastbarkeit  bis 50A 12-14V Schliesserkontakt ( NO )  Kontaktbelasrbarkeit  bis 40A 12-14V Öffnerkontakt ( NC ) Kontaktbelegung: 12V Spule: 85 und 86 Wechslerkontakt Konrespond.:30 / Öffner: 30 auf 87a / Schliesser: 30 auf 87 Abmessungen:  Korpus: B: 28mm T: 28mm Höhe: 25,5mm Höhe mit Lasche 41,5mm / Höhe mit Bef.Lasche und Kontakten : 53mm Abmessungen Bef.Lasche  B: 21,2mm L: 17,5mm - Bohrung 5,8mm  Betriebstemperatur -40...85°C Gewicht : 35gr weitere Bilder Schaltplan Abmessungen etc.  passende Relaisfassung oder Steckschuhe siehe auch Zubehör-Register

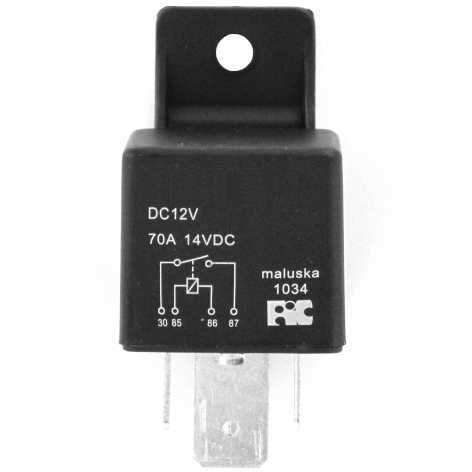

12V LKW Relais für das 12V Boardnetz im KFZ, Caravan, Bus, traktor, Boot etc. 12V Relais mit Befestigungs-Lasche  Anschlüsse Last über 9,5mm Steckhülsen Anschlüsse Spule über 6,3mm Steckhülsen  Technische Daten: Spule: 12V DC max. 18Vdc (Uan: 7,7V) Spule: 80-Ohm = 150mA Belastbarkeit Kontakt: 70A Kontakt: 1x Schliesserkontakt bzw. 1x EIN-Kontakt  Kontakt: 30mOhm / Last bis 980W Shock Resistance: 20g Temperatureinsatzbereich: -40....+85°C Kontaktbelegung: 12V Spule: 85(-) und 86(+) Last-Kontakt: Schliesser: 30 auf 87 Ersetzt u.A auch TYCO: V23134-J / F4 und Omron: G8JE Abmessungen 29x29mm ( Korpus) Höhe: 26,5mm / Höhe mit Lasche: 43mm Höhe komplett mit Steckkontakten 58mm Zubehör erhältlich ( siehe Zubehör Register unten ) Bst Nr: 45-821-00290 = 9,5mm Flachsteckhülse Bst Nr: 45-821-04250 = 6,3mm Flachsteckhülse vollisoliert Rot Bst Nr: 45-821-04260 = 6,3mm Flachsteckhülse vollisoliert Blau Auch als 24Volt 70A Relais erhältlich = Bst. Nr.: 47-826-00136

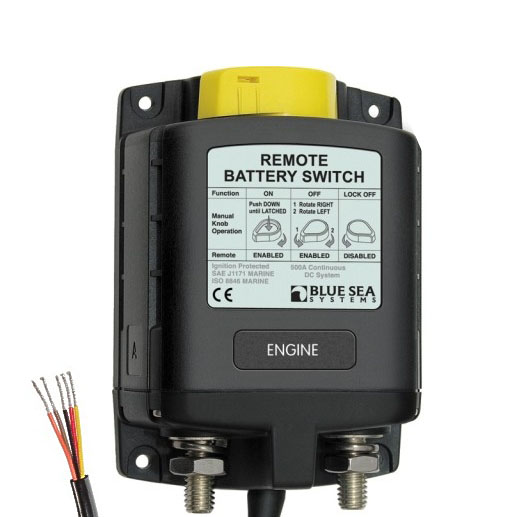

500A Hochleistungsschaltrelais für KFZ / Boot / Caravan usw. Funktion 1x Ein/Aus 500A Dauerstrom 900A Spitzenstrom Relais für 12V Systemspannungen Ideal als 12V Trennrelais zwischen Haupt-, und Zweitbatterie usw. Anschluss des Hauptstromkreises über 2x M10 Gewinde Anschlüsse Bistabiles Hauptschalterrelais mit manueller Betätigung und potentialfreier Schaltung, Schutzart IP 66 Lieferung mit Steuerschalter Das bistabile Hauptschalt-Relais mit integrierter Ansteuerelektronik ermöglicht die komfortable ferngesteuerte Ein- und Ausschaltung der angeschlossenen Verbraucher von jeder beliebigen Stelle im Fahrzeug wie KFZ Bus Caravan oder Boot. Die integrierte manuelle Notbetätigung ermöglicht das Ein- und Ausschalten von Hand direkt am Relais. Dieses Relais benötigt zur Steuerung zwei Impulse: 1x zum Einschalten und 1x zum Ausschalten am einfachsten per optionalem Taster oder optionalem Paneltaster Nennspannung: 12V DC Spulenspannung (integrierte Steuerelelektronik) Bei 12V Ansteuerung (9-15VDC) Dauerstrom geleitet: 500A @ 20°C, 95qmm Überlaststrom: max 900A / 5sek. kurzfristiger Spitzenstrom: 2500A / 5sek. Stromaufnahme: 1mA Anschlussterminals: M10 Schraubkontakte Kontakte: A + B Hauptstomkreis 500A Steuerkreis über Kabellitze Schutzart IP66 Abmessungen: B: 139 x H 95 x T 53 mm Optionales Zubehör siehe (Zubehör-Register)   Dieses Hochleistungsrelais ist wie folgt erhältlich :  Bst Nr 47-826-00176 = 12V Ausführung    Bst Nr 47-826-00177 = 24V Ausführung

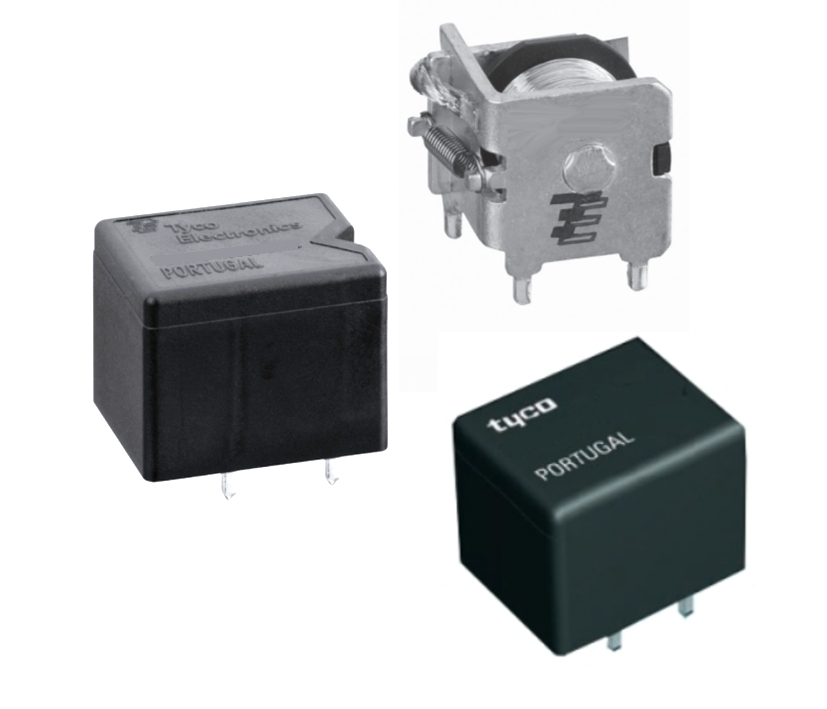

12Volt 45A Minirelais voll gekapseltes 12V Relais 45A 30-60A mit Schliesserkontakt ( 1xEin ) Typisches Ersatzteil ersetzt viele Relais der selben Ausführung ( geschlossen oder offen ) zb. auch TE, Tyco, Potter&Brumfield, Siemens, Schrack ... usw.  Einsatz z.B. Garagentorsteuerungen, KFZ-Technik, Caravan Fensterhebersteuerungen, ABS-Steuerung, Gebläselüfter, Autoalarm, Kühlgebläse, Motorsteuerung, Kraftstoffpumpe, Warnblinkanlage, beheizbare Frontscheibe, beheizbare Heckscheibe, Zündung, Lampen,  Front-/Rück-/Nebelscheinwerfer, Innenbeleuchtung, Hauptschalter/Versorgungsrelais, Sitz-Steuerung, Gurtstraffer, Schiebedach, Blinker, Ventile, Fensterheber, Wischersteuerung usw. In sehr vielen Platinen ist dieses Relais verbaut, meist in der offenen Ausführung wie im Bild zu sehen ist. TIPP vom Fachmann : Sie können dieses Relais im Prinzip denoch 1:1 mit der schwarzen Mini-Kuststoffgehäuse in die Platinen so einsetzen, und somit die offenen Relais aus der selben Serie zu 100% damit ersetzten; geht genau so.  Technische Daten Spule (Coil) = 12Volt DC ( Einsatzbereich 6,9....16V )  Spule 90-Ohm 0,14A = 134mA  Schaltkontakte: 1x EIN = 1x Schliesserkontakt Kontaktmaterial AgNi0,15 Hochleistungrelais Schaltleistung  Kontaktbelastbarkeit: 45A bis 23°C / 30A bis 85°C / Peak 60A für 3-Sek  Typischer Einsatz KFZ 13,8V 45A ( Nennstrom )  Maximaler kurzfristiger Kontaktstrom: 100A ( Limiting making current )  Anfangsdurchschlagsfestigkeit zwischen offenen Kontakten bis 500V Relais für die Printmontage = Leiterplatte  Kontakte = 6 Anschlusspins / Lötpins  Temperatur-Einsatzbereich : -40....+85°C ( nach IEC 60068-2-14 )  Abmessungen: B:26mm H:21mm T:21mm PIN-Kontaktrasterabstand siehe auch Zeichnung weitere Bilder mit weitere Infos hierzu !  Zusatzinfo diese Art von Platinenrelais für Hochstromanwendung ist wie folgt erhältlich ( siehe auch unter ähnliche Artikel ) :  Art-Nr 47-826-01150 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-01164 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Schliesserkontakt = 1x EIN Art-Nr 47-826-00125 = 24V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-00185 = 12V-DC Relais Kontakt 80A ( 60-100A ) = Schliesserkontakt = 1x EIN

12Volt 45A Minirelais voll gekapseltes 12V Relais 45A 30-60A mit Wechslerkontakt ( 1xUM ) Typisches Ersatzteil ersetzt viele Relais der selben Ausführung ( geschlossen oder offen ) zb. auch TE, Tyco, Potter&Brumfield, VKP35, Siemens, Schrack ... usw.  Einsatz z.B. Garagentorsteuerungen, KFZ-Technik, Caravan Fensterhebersteuerungen, ABS-Steuerung, Gebläselüfter, Autoalarm, Kühlgebläse, Motorsteuerung, Kraftstoffpumpe, Warnblinkanlage, beheizbare Frontscheibe, beheizbare Heckscheibe, Zündung, Lampen,  Front-/Rück-/Nebelscheinwerfer, Innenbeleuchtung, Hauptschalter/Versorgungsrelais, Sitz-Steuerung, Gurtstraffer, Schiebedach, Blinker, Ventile, Fensterheber, Wischersteuerung usw. In sehr vielen Platinen ist dieses Relais verbaut, meist in der offenen Ausführung wie im Bild zu sehen ist. TIPP vom Fachmann : Sie können dieses Relais im Prinzip denoch 1:1 mit der schwarzen Mini-Kuststoffgehäuse in die Platinen so einsetzen, und somit die offenen Relais aus der selben Serie zu 100% damit ersetzten; geht genau so.  Technische Daten Spule (Coil) = 12Volt DC ( Einsatzbereich 6,9....16V )  Spule 90-Ohm 0,14A = 134mA  Schaltkontakte: 1x UM = 1x Wechslerkontakt Kontaktmaterial AgNi0,15 Hochleistungrelais Schaltleistung  Kontaktbelastbarkeit: 45A bis 23°C / 30A bis 85°C / Peak 60A für 3-Sek  Typischer Einsatz KFZ 13,8V 45A ( Nennstrom )  Maximaler kurzfristiger Kontaktstrom: 100A ( Limiting making current )  Anfangsdurchschlagsfestigkeit zwischen offenen Kontakten bis 500V Relais für die Printmontage = Leiterplatte  Kontakte = 7 Anschlusspins / Lötpins  Temperatur-Einsatzbereich : -40....+85°C ( nach IEC 60068-2-14 )  Abmessungen: B:26mm H:21mm T:21mm PIN-Kontaktrasterabstand siehe auch Zeichnung weitere Bilder mit weitere Infos hierzu !  Zusatzinfo diese Art von Platinenrelais für Hochstromanwendung ist wie folgt erhältlich ( siehe auch unter ähnliche Artikel ) :  Art-Nr 47-826-01150 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-01164 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Schliesserkontakt = 1x EIN Art-Nr 47-826-00125 = 24V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-00185 = 12V-DC Relais Kontakt 80A ( 60-100A ) = Schliesserkontakt = 1x EIN

12V Relais Bistabil mit 2 Spulen Printversion RM:5,0mm 2 Wechslerkontakte = 2xUM Kontaktmaterial: AgNi 90/10 Nennspannung: 250V je Kontakt Nenn-Schaltleistung (ohm.Last) max. 8A 250VAC Schaltleistung, max. 2000VA Schaltleistung, max. 16Afür 4Sek Spulenausführung: 2x 12V Wicklungen, bistabil Spulen-Nennspannung: 12Vdc min Uan dc = 8,4V / Uab dc = 8,4V / I = 50mA Spulenwert: je 240-Ohm 50mA Isolation (nach IEC 60664):C/250; B/400 Verschmutzungsgrad: 3 Überspannungskategorie: III Spannungsfestigkeit Spule/Kontakt: 5000Veff offener Kontakt: 1000Veff Luft- und Kriechstrecke: 10/10mm Temperaturbereich: -40...+85°C Vibrationsfestigkeit (30 ... 500 Hz):3/5G Abm.: L: 29mm H: 15,7mm B:12,7mm Zeichung Belegung siehe weitere Bilder

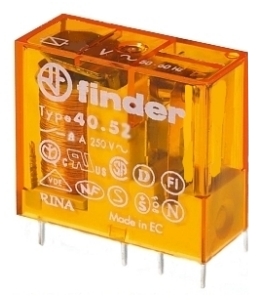

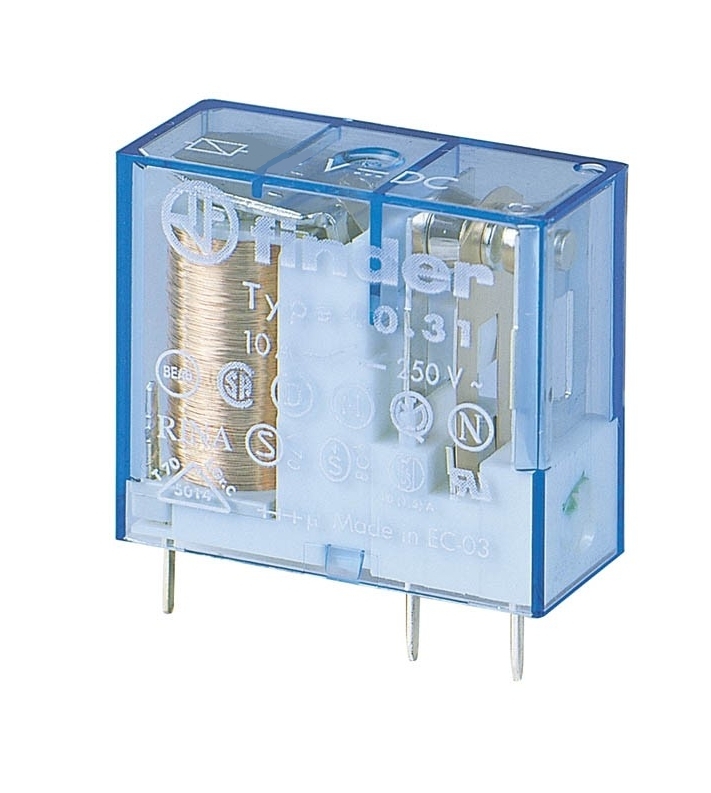

12V Relais 12V DC Spule F4031 1xUM 10A 250VDieses Relais ersetzt auch sehr viele andere Relais z.b. ZETTLER AZ692-071-52  Leiterplatten oder auch Steckrelais mit 5 Kontakten   1x Wechsler Kontakt Lötfest bis 260°C, 5s  Spule: 12V (DC) Spule: 220-Ohm Kontaktbelastbarkeit: 10A / 250V ac  Abm.: B:29mm H:25mm T:12,4mm Ersetzt unter anderem auch Siemens Relais V23127-B0002-Axxx

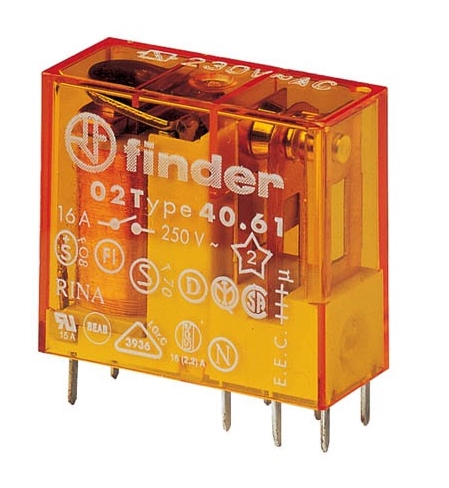

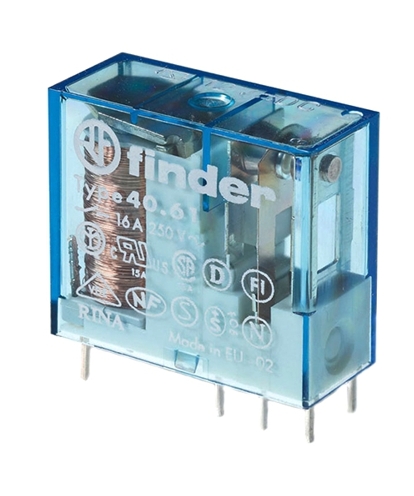

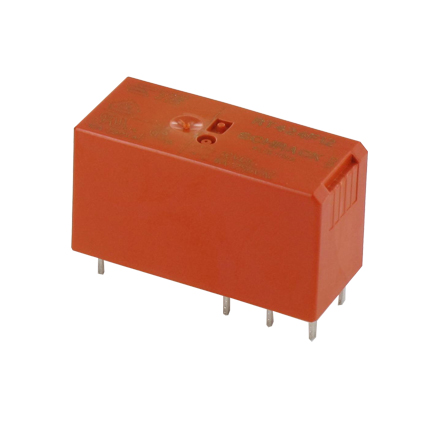

12V Relais 1x Wechslerkontakt bis 16A 250V  12V Relais mit 1x Wechsler Kontaktbelastbarkeit 16A bis 250V ( maxx 400VAC )   Leiterplatten oder auch Steckrelais  Spule: 12V DC mit 220-Ohm 55mA ( Einsatzbereich Spule Range 8,8...18V ) Kontakt = 1x Wechslerkontakt (1x UM-Kontakt) Kontaktmaterial = AgCdO Kontaktbelastbarkit bis 16A 250V ( max 400V AC ) Max. Dauerstrom = 16A max. Einschaltstrom 30A* Kontakte-Nennspannung bis 250VAC max. Schaltspannung 400V  Kontaktbelastbarkeit Max. Kontakt-Schaltleistung AC-1 = bis 4000VA = 4KW  Max. Kontakt-Schaltleistung AC15 = bis 750VA oder bei  Einzelphasen Motor bei 230VAC bis 0,55KW  Max. Schaltstrom bei Gleichspannung DC1: 30V = 16A / 110V = 0,3A / 230V 0,12A Ansprechzeit: 7ms sichere Trennung nach EN50178 und EN 60335 zwischen Spule und Kontaktsatz 6 kV ( 1,2/50µs ) 8mm Luft- und Kriechstrecke Temperatur-Einsatzbereich -40° .... +85°C Abmessungen:  Korpus: B:29mm H:25mm T:12,4mm Rastermaß siehe auch Zeichnung  RM:7,54mm ( Spule erste Kontaktreihe 15mm dann 5mm - 5mm ) ersetzt auch sehr viele Modelle von OMRON, Goodsky, Wallek, Schrack, Tyco usw.  Optional erhältlich passende Fassungen siehe Zubehör Reiter unten:   Bst Nr 47-827-00060 = Fassung für die Leiteplatten / Platine Bst Nr 47-527-00020 = Fassung für Hutschiene mit Schraubkontakten oder Bst Nr 47-527-00040 = Fassung für Hutschiene mit Schraubkontakten Geeignet zum verlöten oder für Relaisfassung (siehe Zubehör-Register)

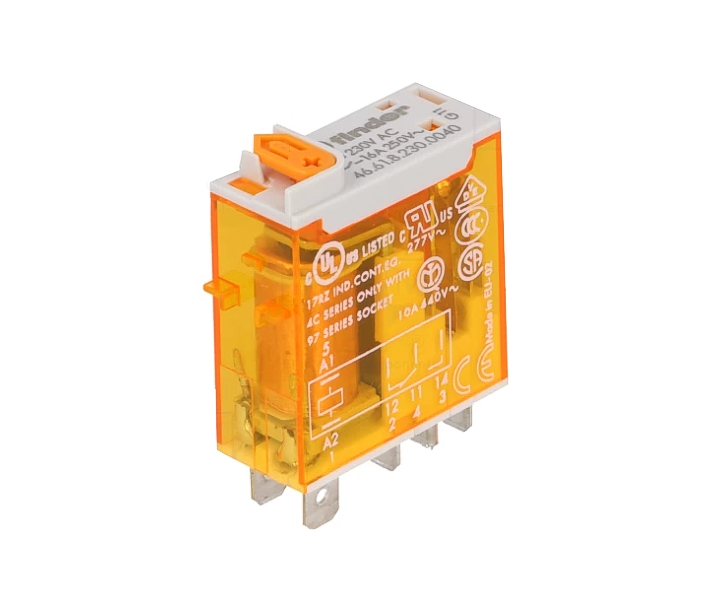

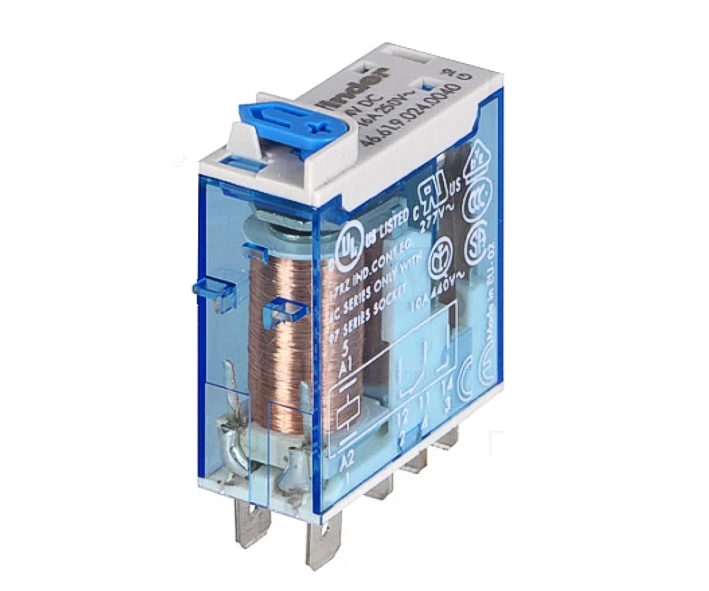

12V Relais DC Spule mit 4,8mm Flachsteckhülsen sowie 1xWechsler 16A 250V  Serie 4661 12VDC Relais mit Kontakten über 4,8mm Flachsteckhülsen ( Faston-Anschlüsse ) oder Montage in passender Fassungen Anschlüsse Relais 4,8mm x 0,5mm Flachsteckhülse oder löten oder Steckfassung Pin 4+3 = Schliesserkontakt / Pin 4+2 = Öffnerkontakt ( siehe auch Zeichnung weitere Bilder )  12V Miniatur-Industrierelais mit DC Spule mit 4,8mm Flachsteckhülsen sowie 1xWechsler 16A 250V  Serie 4661 Technische Daten: Industrie-Miniatur-Relais mit 4,8mm Steckanschlüssen 12VDC Spulen (500mW) blockierbare Prüftaste und mechanische Anzeige Anschlüsse Relais 4,8mm x 0,5mm Flachsteckhülse oder löten oder Steckfassung Spule 12VDC mit 40mA = 300-Ohm ( Range 8,8...13,2VDC) Sichere Trennung zwischen Spule und Kontaktsatz   nach EN 50178, EN 60204 und EN 60335 6kV (1,2/50us), 8mm Luft- und Kriechstrecke Kontaktmaterial Standard AgNi  Ansprech-/Rückfallzeit 15ms / 5ms  Potentialfreier Wechslerkontakt integriert  1xUM = 1x Wechsler 16A 230VAC ( Kurzfristig 25A) Schaltleistung AC-1 = max. 4000VA Schaltleistung AC-1 = max. 4000VA Schaltleistung AC-15 = max. 750VA Schaltleistung DC-1 = max. 12A bis 30VDC  Relaisschutzart : RT-II Überspannungskategorie III Spannungsfestigkeit 2000VAC EMV - Störfestigkeit des Ansteuerungskreises (Spule) Burst A1-A2 = Klasse-4 ( 4kV ) Schockfestigkeit 20g Wärmeabgabe an die Umgebung 0,6-2W Betriebstemperaturbereich: -40...+70°C Abmessungen: H: 32,8mm B: 12,4mm T: 29mm ( siehe auch ewitere Bilder Zeichnung )   Optional erhältlich hierzu ( siehe im Zubehör-Register ) :  4,8mm Flachsteckhülsen

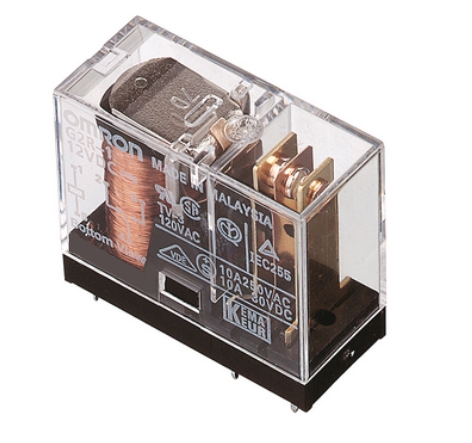

12V Relais OMRON Serie G2R1 Kontaktmaterial AgCdO Spule: 12V DC = 275-ohm 44mA ( min 10V = max 20,4V ) Kontaktmaterial AgCdO  Kontakte 1xUM ( 1x Wechsler ) Kontaktbelastbarkeit: Ohmsch bis 250VAC 10A bzw. max 380VAC 7,5A bzw. 30Vdc 10A ( max 125Vdc ) Ohmsch bis 125VDC  5A bzw. max bis 30VDC 10A ( max 125Vdc ) Induktiv bis 250VAC 7,5A bzw. 30Vdc 5A Schaltleistung bei ohmschen Lasten: 2500VA / 300W bei DC Schaltleistung bei induktiven Lasten: 1875VA / 150W bei DC Kontzakt-Widerstand: 30mOhm Settime Operate: 15ms Rückfallzeit:5ms Abmessungen: 29x13x25,5mm (LxBxH) Temperatur Einsatzbereich  -40 bis +70° C Pinlayout: siehe weitere Bilder Montage durch direktes Einlöten in die Leiterplatte (PCB) oder durch Printfassung 47-827-00080 oder Steckfassung 47-827-00030 Zusatzinformation ( Erhältliche Ausführungen ) Bst Nr 47-826-01100 = 12V DC Relais mit 1x Wechsler-Kontakt ( 1x UM ) Bst Nr 47-826-00025 = 12V DC Relais mit 2x Wechsler-Kontakten ( 2x UM ) Bst Nr 47-826-00970 = 24V DC Relais mit 1x Wechsler-Kontakt ( 1x UM ) Bst Nr 47-826-00980 = 24V DC Relais mit 2x Wechsler-Kontakten ( 2x UM )

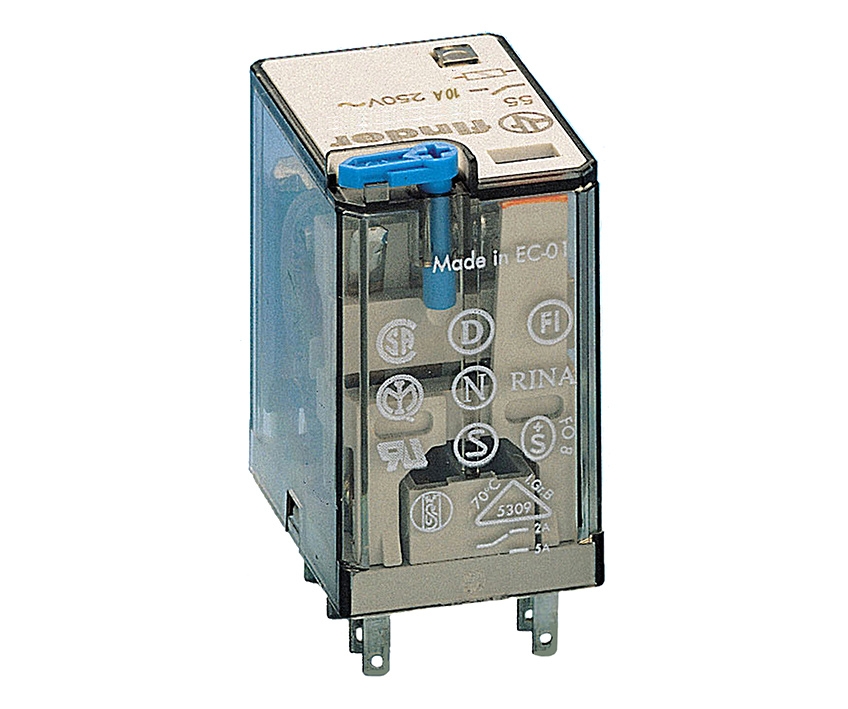

Finder Steckrelais 12VDC (Gleichspannung) der Spule Printversion bzw. Steckkontakt  in verb. mit passenden Sockel mit Blockierbare Prüftaste Spulen-Spannung: 12VDC (9,6-13,2) Widerstand, Spule:  140ohm 86mA Kontaktbelastbarkeit max.:10A Kontakte bis 250Vac / max. 400VAC 2 Wechslerkontakte 2xUM Material, Kontakt-:Silber/Nickel Länge: 27.5mm Breite: 20.7mm Höhe: 37,7mm  Gewicht: 30g

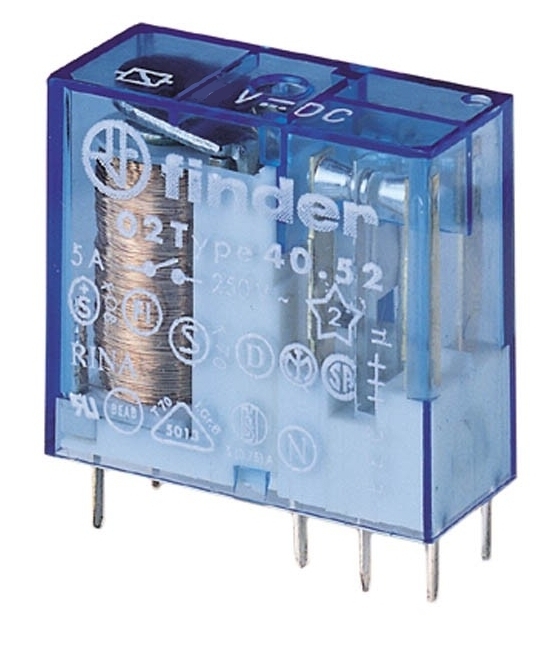

12V Relais mit 2x Wechslerkontakten ( 2xUM ) je 8A 250/400V 12V DC Relais Für Leiterplatte oder Fassung  Spule: 12V (DC) Spule: 220-Ohm = 55mA ( Einsetzbar im Arbeitsbereich 8,8...18V ) 2 Wechslerkontakten ( 2x Schliesser und 2x Öffner )  Kontaktbelastbarkeit max 2 x 8A bis  Kontakte Nennspannung bis max. Schaltspannung 250/400 VAC Kontakte Max. Schaltleistung      AC1 = 2000VA  Kontakte 1-Phasenmotorlast       AC3 = Betrieb (230VAC) 0,3kW  Kontakte bis max. Schaltleistung AC15  = (230VAC) 400VA Kontakte bis max. Schaltstrom  DC1  = Gleichspannung = 30VDC 8A / 110VDC 0,3A / 220VDC 0,12A   Als Leiterplatten- oder auch Steckrelais mit passender Fassung verwendbar  Ansprech-/Rückfallzeit = 7/3ms  8 Kontakten insgesamt (2x für Spule und 6x für Kontakte) Kontaktmaterial Standard AGNi   Abmessungen: B:29mm H:25mm T:12,4mm  Raster Längs = 5,0mm / Quer = 7,5mm  ( siehe auch Zeichnung weitere Bilder )  Standard-Leistung-Relais für Fassungen und Leiterplatte mit grossen Leistungsreserven und den meisten Zulassungen Sichere Trennung zwischen Spule und Kontaktsatz nach EN 50178, EN 60204 und EN 60335 6000V (1,2/50 us), 8mm Luft- und Kriechstrecke Spulen 500mW Verbrauch  5mm lange Pins zur zuverlässigen Kontaktierung in Fassungen Relaisschutzart RT-II nicht Waschdicht   Einsatzbereich bzw. Umgebungstemperatur -40 bis + 85 °C  Zusatzinformation zu den Kontakten in der Gebrauchskategorie für Wechselspannung / Gleichspannung  AC1   Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Lasten.  AC3   Angaben IEC60947-4-1 = Käfigläufermotoren: Anlassen. Ausschalten während des Laufes  AC15 Angaben IEC60947-5-1 = Steuern von elektromagnetischer Last bei Wechselspannung DC1   Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Last passendes Zubehör siehe im Zubehör Register ( Beispiele )  Bst Nr 47-827-00060 = Relaisfassung für Platine  Bst Nr 47-827-00050 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Standard )  Bst Nr 47-827-00020 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Arretierbar )

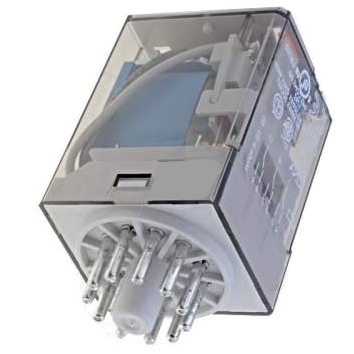

12V Relais Steckrelais mit 3x Wechslern (3xUM) 12V Relais (Spule) mit Prüftaste und Schaltstellungsanzeige 11-poliger Sockel Kreisrund (2x Spule 9x für 3 Wechsler) Spule: 12V (DC 9,6...13,2V) Spule: 110-Ohm Strom: 109mA 1,3W Kontakte 3x Wechsler = 3xUM Kontaktmaterial: AgNI = Silber-Nickel Kontaktbelastbarkeit je Kontakt: Dauerstrom max 10A / max Einschaltstrom: 20A Kontakte Nennspannung 250V max. Schaltspannung Kontakte : 400VAC bei Phasenmotorlast, AC3 - Betrieb (230 V AC) 0,37kW Min. Schaltlast Kontakte mW (V/mA) = 500mW (10V 5mA) bei DC Einsatz 30VDC 10A / 110VDC 0,4A / 220VDC 0,15A Spannungsfestigkeit offene Kontakte 1000VAC Temperatureinsatzbereich: -40...+70°C Nicht Waschdicht Relais Schutzart: RT-I Ansprech-/Abfallzeit: 11/4ms Mech. Lebensdauer: 20 x 10_6 (AC) - 50 x 10_6 (DC) Abm.: B:36,4mm T:32,5mm H:54,2mm / Höhe mit Steckk.: 66,8mm Passende Relais - Fassung: 47-827-00010 ( Rundsockel ) siehe Zubehör-Register

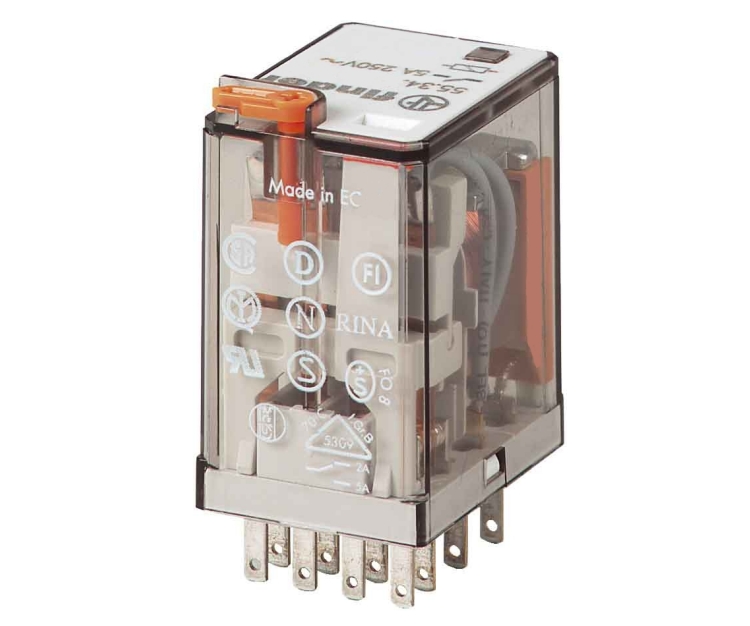

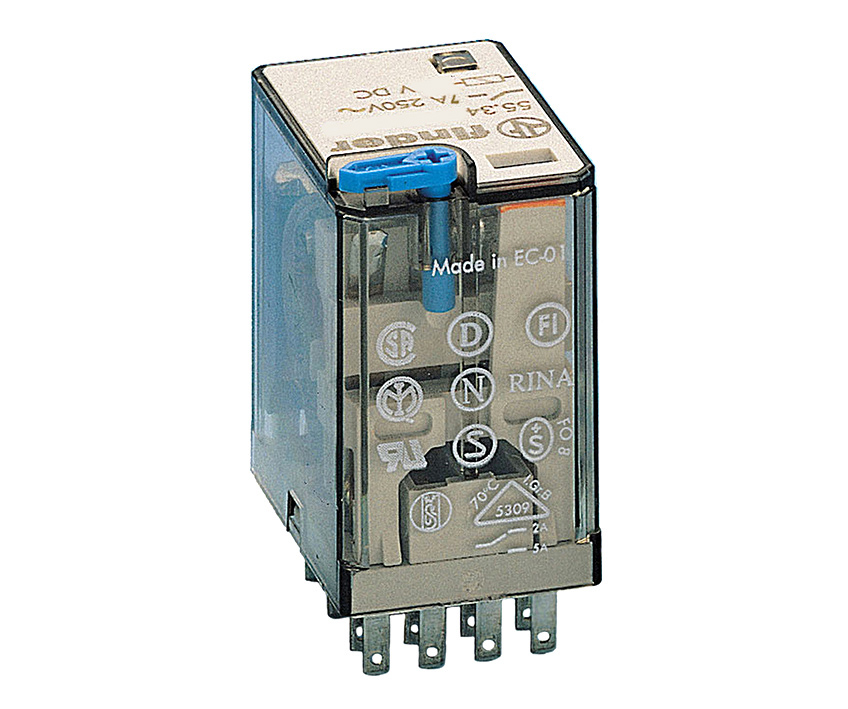

 12V Relais mit 4 Wechslerkontakten   Leistungsrelais Steckrelais mit 14 Kontakten (  Industrie-Miniatur-Relais )   Spule: 12V DC Gleichspannung / 140-Ohm = 83mA  4x Wechlerkontakte = 4xUM Kontaktbelastbarkeit: je Kontakt 7A Einschaltstrom 15A / bis 250V (ac) nicht Waschdicht Abmessungen: B:28mm H:37mm T:20,7mm Steckfassung optional erhältlich erhältlich = 47-827-00090 oder 47-27-00110 oder 47-727-00120 siehe Zubehör-Reiter           weitere Technische Daten:    Anschluss Steckanschluss 2 mm Ansprechzeit 11 ms Art Steck- / Printrelais Betriebsspannung  230 Vac Betriebstemperatur -40 °C - 85 °C Max. Dauerstrom = 7A /max. Einschaltstrom 15A Max. Schaltleistung AC1 = 1705VA Max. Schaltleistung AC15 (230 V AC) 350VA 1-Phasenmotorlast, AC3 - Betrieb (230 V AC) 0,125kW Max. Schaltstrom DC1: 30V 7A / 110V 0,25A / 220V 0,12A Farbe transparent Funktion 4x Wechsler Höhe 37,2 mm Länge 27,7 mm Breite 20,7 mm Material (Anschluss) AgNi Polzahl  4 Schaltspannung ≤ 250 Vac Schaltstrom ≤ 15 A Schutzart  RT I Spannungsfestigkeit 3,6 kV Zulassungen Ance, CSA, D, Fi, GOST,IMQ, Lloyds, N, RINA, S, cURus, NF,  Spulenbemessungsleistung  ≤ 1 Wdc Zusatzinformation zu den Kontakten in der Gebrauchskategorie für Wechselspannung / Gleichspannung   AC1   Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Lasten.  AC3   Angaben IEC60947-4-1 = Käfigläufermotoren: Anlassen. Ausschalten während des Laufes  AC15 Angaben IEC60947-5-1 = Steuern von elektromagnetischer Last bei Wechselspannung DC1   Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Last

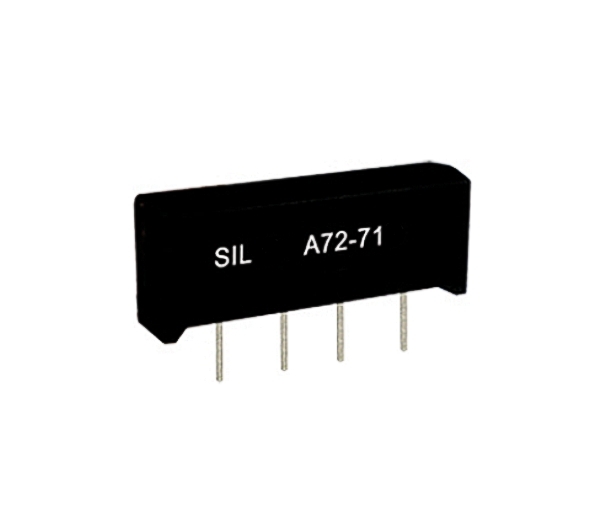

12Volt Relais Minirelais Platinenrelais SIP SIL Reed Relais 1xEIN Schliesserkontakt 1,25A Spule 12V DV (min: 8,4V max. 16V)  Spule = 1000-Ohm = 1Kohm  Kontakt: 1x Schließer (monostabil) Relais galvanisch getrennt ( Spule zu Kontakt )  Kontakt Schaltleistung bis max.: 1,25A max. 200Vdc (P = Leistung bis max: 20W) Abm.: L: 19,8mm x B: 5,08mm H: 7,8mm (  ( Siehe auch weitere Bilder Zeichnung )  Printversion: RM 5,08mm SIL Reed Relais mit international üblicher Pinbelegung. Reduzierter Platzbedarf verglichen mit DIP Relais um 50%.  SIL Reed Relais auch als HF Version verfügbar, u.a. für die Messgeräteprüfung mit Schaltsignalen (DC) bis 1,5 GHz. Optional erhältlich mit einer Isolationsspannung von 4kVDC, Diode und magnetischer Abschirmung.

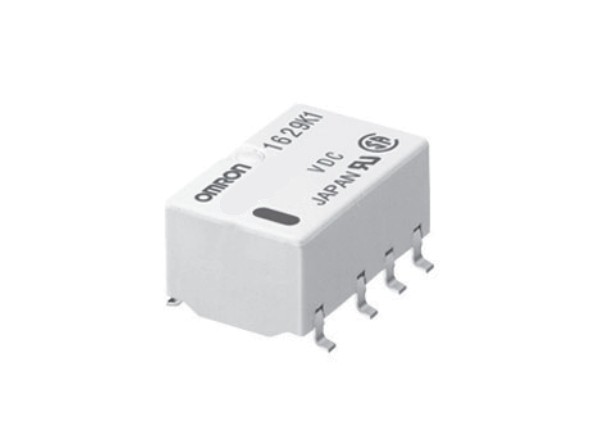

12V SMD Relais Monostabil mit 1x Spule ( Wicklung ) Auch Ultraschallwaschbar. Für Einbau in gedruckte Schaltungen Platinen usw. Ideal auch die Reparatur von Platinen, Steuerungen aller Art. SMD Relais für Reflow und Handlöten geeignet Technische Daten: Spule: 12V DC Nennspannung Einsatzbereich: min 9,6V .... max 21,6V Leistung: 100mW Spule: 1350-Ohm ( 1,35 Kohm ) ( Strom 9,1mA) Monostabiler Kontakt 2x Wechsler Kontakt 2x UM Material der Kontakte Goldplattierte Silberkontakte für hohe Zuverlässigkeit Kontaktbelastbarkeit bis 1A bis 125V-AC oder 60V-DC Schaltleistung: 60W bei Gleichstrom Schaltleistung: 125VA bei Wechslstrom Ansprechzeit: 1ms Rückfallzeit: 0,35ms Prüfspannung: 1500V AC eff Temperatur Einsatzbereich: -40...+70°C Kontakte SMD 8-polig Rastermaß: 5,08mm / SMD Kontaktbreite 1,19mm Abmessungen: L: 10,0mm T: 6,5 H: 5,2mm

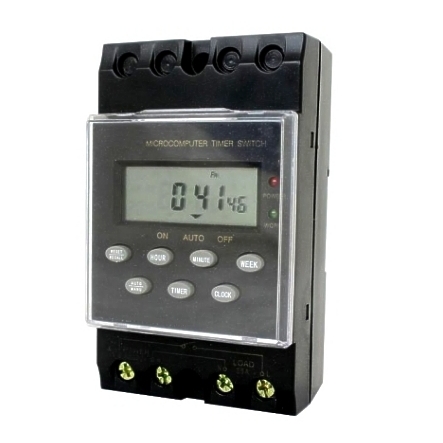

12V Zeitschaltuhr 12Volt Version Digitale Präzision im KFZ, Caravan, Schaltschrank, Gartenhaus, Fischerhütte, Jagdhaus usw.  Zeitgenaues automatisches schalten jedes beliebigen elektronischen Verbrauchers Beispiele:  Lampen, Pumpen, Ventilatoren automatische Nachtbeleuchtung usw. Integriertes LCD-Display manueller, oder vollautomatischer Betrieb 16 Verschiedene, individuelle Zeitfenster programmierbar Jedes Zeitfenster hat einen Einschaltzeitpunkt und einen Ausschaltzeitpunkt ( on / off ). Tagesprogramm + Wochenprogramm + frei wählbare (und programmierbare) Einzeltage (oder Blockbildung: Mo-Fr, Sa-So, usw.) kleinste Schaltzeit: 1 Minute auswechselbare Batterie ( Gangreserve bei Stromausfall )  schaltbar auch manuel per Taste Durch Drücken der „AUTO/MANU“ Taste können Sie ihre Verbraucher auch manuell einschalten ( ON ), ausschalten ( OFF ), oder automatisch durch die Zeiteinstellungen regeln lassen ( AUTO ). Hutschienenbefestigung oder Schraubbefestigung möglich ( siehe auch weitere Bilder )  Technische Daten Spannungsversorgung: 12V ( 11-16V ) DC Gleichspannung  Schaltkontakt: 1x Schliesser ( Ein-Aus = siehe auch weitere Bilder ) Kontakt-Belastbarkeit des integrierten Relais bis 25A bis 3500W Relaiskontakt geeignet für 12V 24V 36V 48V DC oder auch 230V AC Montage auf Hutschiene 35mm Standard DIN-Schiene oder auch nur AP-Schraubbefestigung möglich Zeitschaltung: 1 Minute bis 168 Stunden Kabeleinlaß 4x5mm für Kabellage 0,75...8qmm  Eigenverbrauch < 5W Betriebstemperatur: -10°C bis 50°C Zeitungenauigkeit: +/- 2 Sekunden pro Tag (bei etwa 25°C) Relative Luftfeuchtigkeit: 95% Maße: 120 x 72 x 50 mm Gewicht: 210 g Batterie für Gangreserve ( Stromausfall ) integriert und austauschbar ( 1x AA Mignon )  Diese Niederspannung-Zeitschaltuhr gibt es in zwei Ausführungen :  Bst Nr 99-100-00180 = 12Volt Zeitschaltuhr Bst Nr 99-100-00190 = 24Volt Zeitschaltuhr Optionales Zubehör hierzu erhältlich ..... z.b. für ihre Stromverteilung ... und je nach Querschnitt der verwendeten Kabellage z.B.  Art-Nr 31-843-00010 = Sicherungshalter für AGU Fuse 1-fach für Kabel bis 25qmm  Art-Nr 31-842-00430 = 30A AGU Sicherung  Art-Nr 39-400-00071 = Verteilerblock  5-fach für Kabel bis 20qmm 4x10qmm - vergoldet - Art-Nr 39-400-00025 = Verteilerblock  6-fach für Kabel bis 20qmm 4x10qmm - vergoldet - Alternativ  Art-Nr 31-843-00170 = Sicherungshalter für ATC Flachstecksicherungen Anreih-Halter KFZ 5-fach

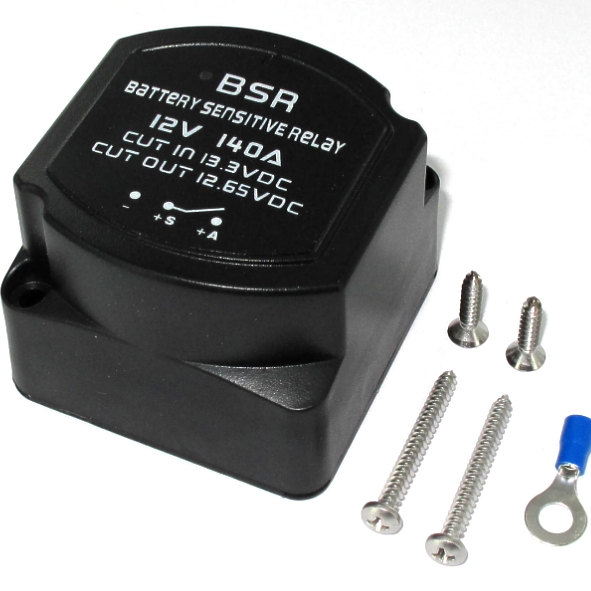

140A Batterie Trennrelais Autobatterie Relais PKW BOOT CAMPING WOHNMOBIL Automatisches Batterie-Trennrelais + Mit den Ladestromverteilern unkompliziert zwei Batterien gleichzeitig laden. Optimal für begrenzte Motorräume bei gleichzeitiger Erbringung der benötigten Leistung. Vollautomatisches Batterietrennrelais 140/170A Batterie Trennrelais Autobatterie Relais PKW Transporter BOOT WOHNMOBIL usw elektronisches Batterietrennrelais ( Leistungsrelais mit Steuerplatine ) Zum gleichzeitigen Laden 2er Batterien ( für CAN-Bus Fahrzeuge geeignet ). Das spannungsabhängige Relais (BSR bzw. VSR) erlaubt es, zwei Batterien gleichzeitig zu laden. Wird bei laufendem Motor eine Spannung von über 13.3-13,5 Volt erreicht, zieht das BSR bzw VSR an und die Zweitbatterie wird zusätzlich zur Primärbatterie geladen. Schaltet man den Motor aus, so fällt die Bordspannung unter 12.6-12,8 Volt und das BSR trennt die Anlasserbatterie von der Zweitbatterie. Das System verhindert, dass sich die Anlasserbatterie entlädt und schützt empfindliche Elektronik die an der Sekundärbatterie angeschlossen ist vor Spannungsspitzen, die beim Starten des Motors entstehen können. Es dient unter anderem dazu die zweite Batterie von der Starterbatterie im Stillstand zu trennen, auch bestens geeignet bei einem Soundsystem eine Zusatzbatterie zu installieren. Vielseitg verwendbar. KFZ, Boot, Wohnmobile, KFZ usw.Zum gleichzeitigen Laden von 2 Batterien. Das Relais schaltet an, wenn 13.5V erreicht sind ( laufender Motor ) und schaltet bei 12.5V ab.Somit wird die Entladung der Primärbatterie vermieden.Empfindliche Elektronik wird vor Spannungsspitzen oder Unterspannung geschützt. max Schaltlleistung 140ATechnische Daten: Bauart Wassergeschützt vergossen Schaltleistung Kontakt 140A bei Systemspannung 12V/24V kurzfristige Spitzen-Belastung des Kontaktes max 170A DC 12V/24VStromaufnahme: 320mA (nur wenn Relais Ein) Kontakt Schliesser Einschaltung: 13,5V DC Abschaltung: 12,55V DC Anschlüsse: 3 2x M6 Gewindebolzen ( 5,8mm ) 1x Schwarz = ( - ) Massekontakt Befestigung durch 4 Bohrungen Bodendeckel öffenbar darunter Anschlüsse Abmessungen: 67mm x 67mm H: 54mm

230V Relais AC Spule mit 4,8mm Flachsteckhülsen sowie 1xWechsler 16A 250V  Serie 4661 220VAC Relais mit Kontakten über 4,8mm Flachsteckhülsen ( Faston-Anschlüsse ) oder Montage in passender Fassungen Anschlüsse Relais 4,8mm x 0,5mm Flachsteckhülse oder löten oder Steckfassung Pin 4+3 = Schliesserkontakt / Pin 4+2 = Öffnerkontakt ( siehe auch Zeichnung weitere Bilder )  Technische Daten: Industrie-Miniatur-Relais mit 4,8mm Steckanschlüssen 230VAC Spulen für AC und DC sensitiv (500mW) blockierbare Prüftaste und mechanische Anzeige Anschlüsse Relais 4,8mm x 0,5mm Flachsteckhülse oder löten oder Steckfassung Spule 230VAC mit 5mA = 28KOhm ( Range 184...253VAC) Sichere Trennung zwischen Spule und Kontaktsatz   nach EN 50178, EN 60204 und EN 60335 6kV (1,2/50us), 8mm Luft- und Kriechstrecke Kontaktmaterial Standard AgNi  Ansprech-/Rückfallzeit 15ms / 5ms  Potentialfreier Wechslerkontakt integriert  1xUM = 1x Wechsler 16A 230VAC ( Kurzfristig 25A) Schaltleistung AC-1 = max. 4000VA Schaltleistung AC-1 = max. 4000VA Schaltleistung AC-15 = max. 750VA Schaltleistung DC-1 = max. 12A bis 30VDC  Relaisschutzart : RT-II Überspannungskategorie III Spannungsfestigkeit 2000VAC EMV - Störfestigkeit des Ansteuerungskreises (Spule) Burst A1-A2 = Klasse-4 ( 4kV ) Schockfestigkeit 20g Wärmeabgabe an die Umgebung 0,6-2W Betriebstemperaturbereich: -40...+70°C Abmessungen: H: 32,8mm B: 12,4mm T: 29mm ( siehe auch ewitere Bilder Zeichnung )   Optional erhältlich hierzu ( siehe im Zubehör-Register ) :  4,8mm Flachsteckhülsen

230V Steckrelais für Hutschienenfassung oder auch für Leiterplatten verwendbar 8 Pins bzw. Kontakten, aber nur 1x Wechsler = 1xUM Spule: 230V (AC) Spule: 27 Kohm 8,5mA Kontakt: 1x UM = 1x Wechslerkontakt Kontaktbelastbarkeit: bis 16A 250VAC bis 4000VA Kontaktmaterial: AgCdO = Silber-Cadmium Spannungsfestigkeit offene Kontakte 1000VAC Temperatureinsatzbereich: -40...+85°C nicht Waschdicht Abmessungen: B:29mm H:25mm T:12,3mm Passende Print- oder Hutschienenfassungen siehe (Zubehör-Register) Bitte beachten Sie auch das Zubehör-Register zu diesem Relais ( Hutschienen-Fassung erhältlich für den Reiheneinbau )

230V Relais Leiterplatten oder auch als Steckrelais verwendbar ( 2xUM = 2x Wechslerkontakte )  230V Relais (AC Spule)  8 Pins bzw. Kontakte (2x Spule 6x für Wechsler) Spule: 230V Einsatzbereich 184...253VAC 50Hz  Spule: 27kOhm Strom: 5mA (Nenn) max. 8,5mA Kontakte 2x Wechsler = 2xUM Kontaktmaterial: AgNI = Silber-Nickel Kontaktbelastbarkeit je Kontakt: 2 Wechslerkontakten ( 2x Schliesser und 2x Öffner )  Kontaktbelastbarkeit max 2 x 8A  Kontakte Nennspannung bis max. Schaltspannung 250/400 VAC Kontakte Max. Schaltleistung      AC1 = 2000VA  Kontakte 1-Phasenmotorlast       AC3 = Betrieb (230VAC) 0,3kW  Kontakte bis max. Schaltleistung AC15  = (230VAC) 400VA Kontakte bis max. Schaltstrom  DC1  = Gleichspannung = 30VDC 8A / 110VDC 0,3A / 220VDC 0,12A   Als Leiterplatten- oder auch Steckrelais mit passender Fassung verwendbar  Ansprech-/Rückfallzeit = 7/3ms  Spannungsfestigkeit offene Kontakte 1000VAC Temperatureinsatzbereich: -40...+85°C  nicht Waschdicht Relais Schutzart: RT-II ( nicht waschdicht )  Lötfest 260°C (5sek) Ansprech-/Abfallzeit: 7/3ms Mech. Lebensdauer: 10 x 10_6 Abmessungen: B:29mm H:25mm T:12,3mm Zusatzinformation: Neu dieses Relais ist nun auch mit vergoldeten Kontakten (AgNi+AU) erhältlich Bst.Nr.: 47-826-00022 Zusatzinformation zu den Kontakten in der Gebrauchskategorie für Wechselspannung / Gleichspannung   AC1   Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Lasten.  AC3   Angaben IEC60947-4-1 = Käfigläufermotoren: Anlassen. Ausschalten während des Laufes  AC15 Angaben IEC60947-5-1 = Steuern von elektromagnetischer Last bei Wechselspannung DC1   Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Last  passendes Zubehör siehe im Zubehör Register ( Beispiele )   Bst Nr 47-827-00060 = Relaisfassung für Platine  Bst Nr 47-827-00050 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Standard )  Bst Nr 47-827-00020 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Arretierbar )

230V Relais Leistungsrelais bzw Steckrelais  230VAC Relais Steckrelais mit 3x Wechslern (3xUM) mit Prüftaste und Schaltstellungsanzeige 11-poliger Sockel Kreisrund (2x Spule 9x für 3 Wechsler) Spule: 230V (AC 184...253V) Spule: 7250-Ohm Strom: 10,5mA 2,2W Kontakte 3x Wechsler = 3xUM Kontaktmaterial: AgNI = Silber-Nickel Kontaktbelastbarkeit je Kontakt: Dauerstrom max 10A / max Einschaltstrom: 20A Kontakte Nennspannung 250V max. Schaltspannung Kontakte : 400VAC bei Phasenmotorlast, AC3 - Betrieb (230 V AC) 0,37kW Min. Schaltlast Kontakte mW (V/mA) = 500mW (10V 5mA) bei DC Einsatz 30VDC 10A / 110VDC 0,4A / 220VDC 0,15A Spannungsfestigkeit offene Kontakte 1000VAC Temperatureinsatzbereich: -40...+70°C nicht Waschdicht Relais Schutzart: RT-I Ansprech-/Abfallzeit: 11/4ms Mech. Lebensdauer: 20 x 10_6 (AC) - 50 x 10_6 (DC) Abm.: B:36,4mm T:32,5mm H:54,2mm / Höhe mit Steckk.: 66,8mm Passende optionale Relaisfassung: 47-827-00010 ( Rundsockel ) Bitte beachten Sie auch das Zubehör-Register zu diesem Relais ( Hutschienen-Fassung erhältlich für den Reiheneinbau )

230V Relais mit 4 Wechslerkontakten Leistungsrelais Steckrelais mit 14 Kontakten (  Industrie-Miniatur-Relais )  Spule: 230V AC Wechselspannung ( 184-253VAC )   Spule = 17KOhm = 6mA  4x Wechlerkontakte = 4xUM Kontaktbelastbarkeit: je Kontakt 7A Einschaltstrom 15A / bis 250V (ac) Industrie-Miniatur-Relais nicht Waschdicht  Abmessungen: B:28mm H:37mm T:20,7mm Steckfassung optional erhältlich erhältlich = 47-827-00090 und 47-27-00110 siehe Zubehör-Reiter weitere Technische Daten:   Anschluss Steckanschluss 2 mm Ansprechzeit 11 msArt Steck- / Printrelais Betriebsspannung  230 Vac Betriebstemperatur -40 °C - 85 °C Max. Dauerstrom = 7A /max. Einschaltstrom 15A Max. Schaltleistung AC1 = 1705VA  Max. Schaltleistung AC15 (230 V AC) 350VA  1-Phasenmotorlast, AC3 - Betrieb (230 V AC) 0,125kW Max. Schaltstrom DC1: 30V 7A / 110V 0,25A / 220V 0,12A Farbe transparent Funktion 4x Wechsler Höhe 37,2 mm Länge 27,7 mm Breite 20,7 mm Kontaktmaterial Standard und Material (Anschluss) AgNi Polzahl  4 Schaltspannung ≤ 250 Vac Schaltstrom ≤ 15 A Schutzart  RT I Spannungsfestigkeit 3,6 kV Zulassungen Ance, CSA, D, Fi, GOST,IMQ, Lloyds, N, RINA, S, cURus, NF,  Spulenbemessungsleistung  ≤ 1 Wdc Zusatzinformation zu den Kontakten in der Gebrauchskategorie für Wechselspannung / Gleichspannung   AC1   Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Lasten.  AC3   Angaben IEC60947-4-1 = Käfigläufermotoren: Anlassen. Ausschalten während des Laufes  AC15 Angaben IEC60947-5-1 = Steuern von elektromagnetischer Last bei Wechselspannung DC1   Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Last

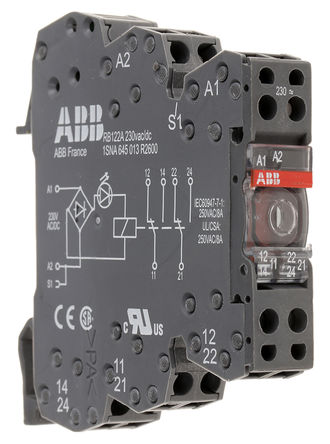

230V Relais geeignet für AC oder DC. Relaismodul mit 2-poligem Wechslerkontakt 5/8A  und SATUS LED Anzeige DIN-Schiene Hutschiene  230V Relaismodul mit integrierter Status LED 2-poliger Wechsler Kontaktbelastbarkeit jeweils 5/8A  Montage Befstigung an 35mm DIN-Schiene Hutschiene  Schraubklemmeanschluss Grüne LED-Statusanzeige  Universal-Relais für elektrische Signalanpassung zwischen  der elektronischen Steuer , z.B. Speicherprogrammierbare  Steuerung, PC oder Feldbus, Systeme und der Sensor / Aktor-Ebene  kompakte Bauweise und Anschlussklemmen. Technische Daten: Eingangsspannung  230V-AC oder 230V-DC Einsatzbereich Range Eingang ( 200-253V AC oder 195...253VDC )  Verbrauch-Spule = 1,15W = 5mA  Schaltverhalten des Antriebs = monostabil üblichst  Kontakte: 2-poliger Wechsler ( 2x UM siehe auch Plan weitere Bilder )  Relaiskontakt Laststrom jeweils 5A  ( Peak 8A )  1mA...8A Belastbarkeit der Kontakte je 1500VA ( AC1 ) or 192W ( DC1 )  Relaiskontakte für Einsatz im Spannungsbereich  5V...12V...24V...48V...250V AC or DC  Isolation: 4000V RMS  Montage Typ    DIN-Schienen Hutschiene TS35  Anschluss Schraubkontakte 0,2...2,5qmm  Betriebstemperaturbereich -20°C .....+70°C Einschaltzeit    6ms / Abschaltzeit    15ms Schutzgrad IP20 NEMA1  Abmessungen    70 x 12 x 75mm Länge 70mm  / Tiefe    12mm / Höhe    75mm

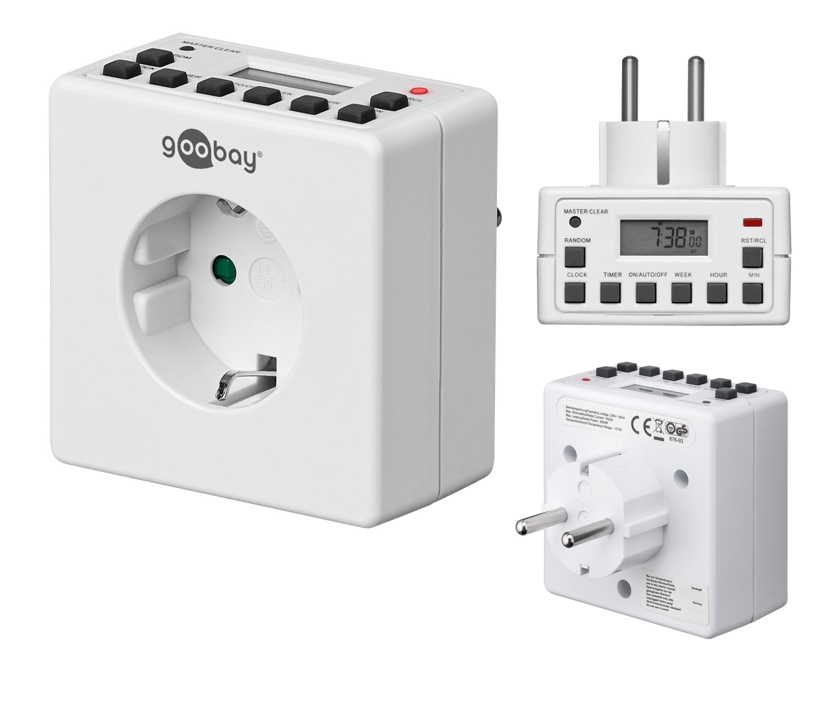

Digitale Zeitschaltuhr Digitale Zeitschaltuhr präzise und komfortable Steuerung von elektronischen Geräten Ideal für wiederkehrende Aufgaben, wie z.B. Rollos, Aquarien und Werbeschilder 10 Schaltprogramme in 1 Minutenschritten 16 verschiedene Wochentagkombinationen 12- oder 24-Stundenanzeige Steckdose mit Kindersicherung Dauerbetrieb tauglich inkl. Back-up Akku Technische Daten: Leistung Standby-Leistungsaufnahme 1 W max. Schaltleistung 3600 W Betriebsspannung 230 V (AC) Geräte-Anschlüsse Schukodose mit Schutzleiter Ausgang, max. Stromstärke 16A Farbversion Weiß Schutzklasse I Schutzart IP20 Farbe Weiß Länge 120 mm Breite 88 mm Höhe 57 mm Gewicht 148 g

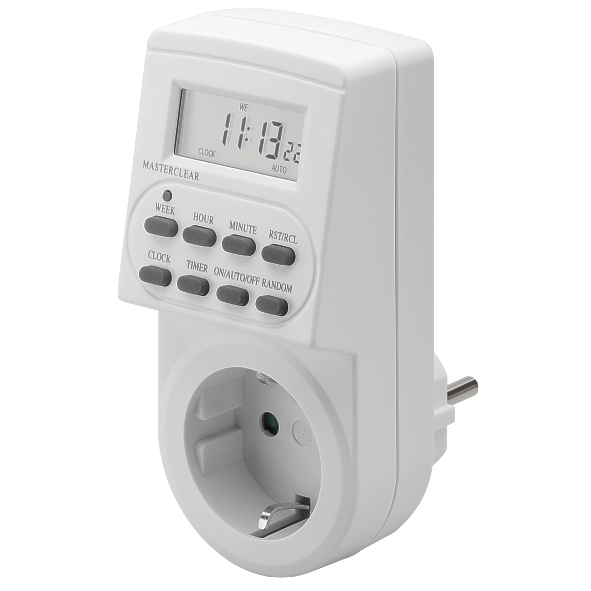

Uhr Zeitschaltuhr Digital Steckdosen Schaltuhr einfacher Handhabung für Verbraucher aller Art egal ob Heizkörper, Musik, Baumbeleuchtung usw. Leicht zu bedienende, digitale Schaltuhr  Digitale 7 Tage Zeitschaltuhr Tageszeitschaltuhr bzw. Wochenzeitschaltuhr  Stromversorgung 230V (220-240V) AC Belastbarkeit Ausgang bis 16A max. 3500Watt  Tages und Wochenprogramm (16 Tagesprogramme) LCD-Display 24 Stundenanzeige Puffer-Batterie bei Stromausfall (inkl. interner Back up Akku)  Leicht zu bedienende, digitale Schaltuhr  Digitaler Timer für Steckdose/Steckdosenleisten für eine präzise Steuerung von elektronischen Geräten Timer für Steckdose ermöglicht das Einstellen von bis zu 10 Schaltprogrammen in 1-Minuten-Schritten. Programmierbare Zeitschaltuhr lässt sich in 16 verschiedene Wochentagskombinationen einstellen. Stundenanzeige lässt sich im 12- oder 24-Stunden-Zyklus anzeigen. Elektronische Zeitschaltuhr lässt sich als Tageszeitschaltuhr oder Wochenzeitschaltuhr verwenden. Keine Neuprogrammierung nach Stromausfall oder Trennung von der Steckdose nötig Ideal für z. B. Aquarium-Beleuchtung, Rolladen, Zirkulationspumpe, Wasserpumpe, Jalousien, Terrarium oder Weihnachtsbeleuchtungen  Technische Daten Leistung max. Schaltleistung 3600W  = 16A  Betriebsspannung 230V ( üblichst 220-250VAC ) Leistungsaufnahme bei Nulllast 0.8 W Geräte-Anschlüsse Ausgang, max. Stromstärke 16 A Schutzart IP20 Indoor  Schutzklasse I Farbe weiß Betriebstemperatur ab -10°C... bis +40°C Abmessungen  Breite 72mm / Höhe 72mm / Tiefe 76mm

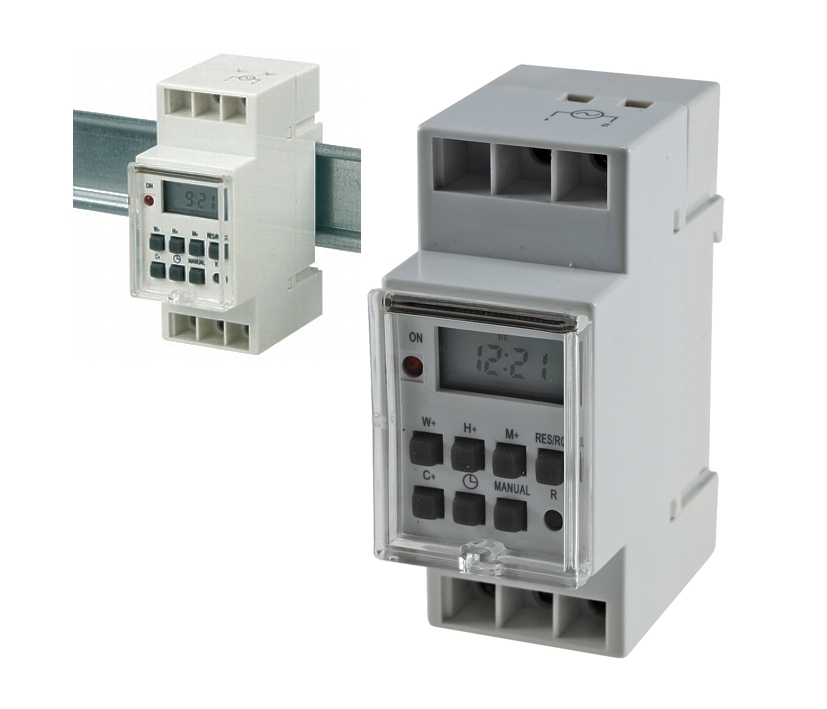

Digitale Zeitschaltuhr zum verbauen in Schaltschrank, Sicherungskasten Für automatische Schaltung / Steuerung von z.B. Treppenhaus, Treppenlicht, Gartenbeleuchtung, Hausbeleuchtung, Garagen- oder Hof Licht, jegliche Beleuchtung für Wege, Höfe und Zufahrten. Diese Wochenzeitschaltuhr ist für den Einbau in Schalttafeln (Hutschienen-Montage).digitale Wochen-Zeitschaltuhr für Schalttafel-Einbau, 230V, max. 3500W  Digitale quarzgesteuerte Präzision im Schaltschrank!  zum Einbau auf Hutschiene (DIN Rail Schiene) Gangreserve bei Stromausfall eingebaut Schaltzeit von 1min .... 7-Tage Einzelprogrammierung für Tag/Woche/Wochenende Staubschutzkappe Sommer/Winterzeit 8 verschiedene Programmmöglichkeiten pro Tag oder Woche, durch Blockbildung z.B. MO-FR, SA-SO usw. bis zu 64 Schaltungen möglich. Betriebsspannung der Uhr: 220-240VAC 50Hz Belastbarkeit Relais 230VAC 16A Schaltleistung: max 3500W 16A Induktive Belastung bis max 2A 460VA Potentialfreier Wechselkontakt Galvanische Trennung ( Relais zur Speisespannung der Uhr ) somit kann auch Gleichspannung geschaltet werden umschaltbar auf Dauerbetrieb vom Ausgang  interne Pufferung für Stromausfall bereits integriert  Anschlußplan siehe auch weitere Bilder = Schaltplan  Platzbedarf 2TE = 2 Teilungseinheiten Abmessungen: LxBxT 9x6x8cm

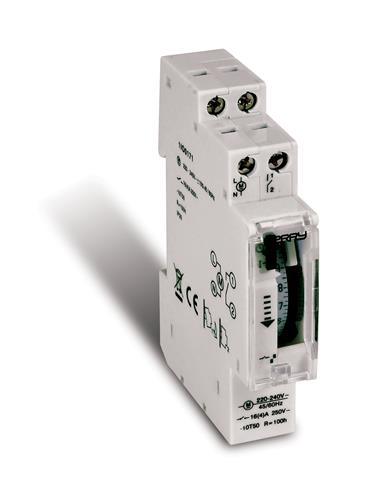

Analoge Schaltuhr Zeitschaltuhr zum verbauen in Schaltschrank, Sicherungskasten   Analogschaltuhr QSU Tagesschaltscheibe, mit Handschalter Ein und unverlierbare Schaltreiter, kürzeste Schaltzeit 15-Minuten, mit Gangreserve von 100-Stunden bei Stromausfall, Quarz, 1-Kanal-Schalter EIN-AUS    Schaltuhr für den Einbau im Schaltschrank, Hausverteilung, Sicherungsschrank usw.  zum Einbau auf Hutschiene (DIN Rail Schiene) Verwendungszweck Wohnhäuser / Dienstleistungssektor / Industrie usw.  Tagesschaltscheibe Anzeigen Schaltscheibe (mit Reitern) mit Handschalter Ein und unverlierbare Schaltreiter kürzeste Schaltzeit 15 Minuten mit Gangreserve bis 100 Stunden bei Stromausfall Interner Batterietyp wiederaufladbare NiMH Akku  Ganggenauigkeit +/- 1s/Tag Quarzgesteuert 1 Kanal Schaltrelais  Staubschutzkappe Betriebsspannung: 220-240VAC 50Hz Belastbarkeit Relais 230VAC 16A Schaltleistung: max 3500W 16A  Max. Schaltleistung resistive Belastung 3500W Lampen, Boiler...  induktive Belastung (cosɸ>= 0.6) 1000VA zb. Motoren  Potentialfreier Schaltkontakt  umschaltbar auf Dauerbetrieb interne Pufferung für Stromausfall Max. Querschnitt der Kabel an den Klemmen 4qmm Schutzart IP20-IP30 (Wandmontage mit Klemmenabdeckungen) und IP40 (Schalttafeleinbau, Verteilereinbau) Ausgang Anschlussklemmen mit unverlierbarer Schraube Schutzklasse II Betriebstemperatur   -10°C ... +50°C Platzbedarf 1TE = 1 Teilungseinheiten Abmessungen: Breite 17,5mm wie ein Sicherungsautomat / Länge 90mm ( siehe auch Zeichnung weitere Bilder )

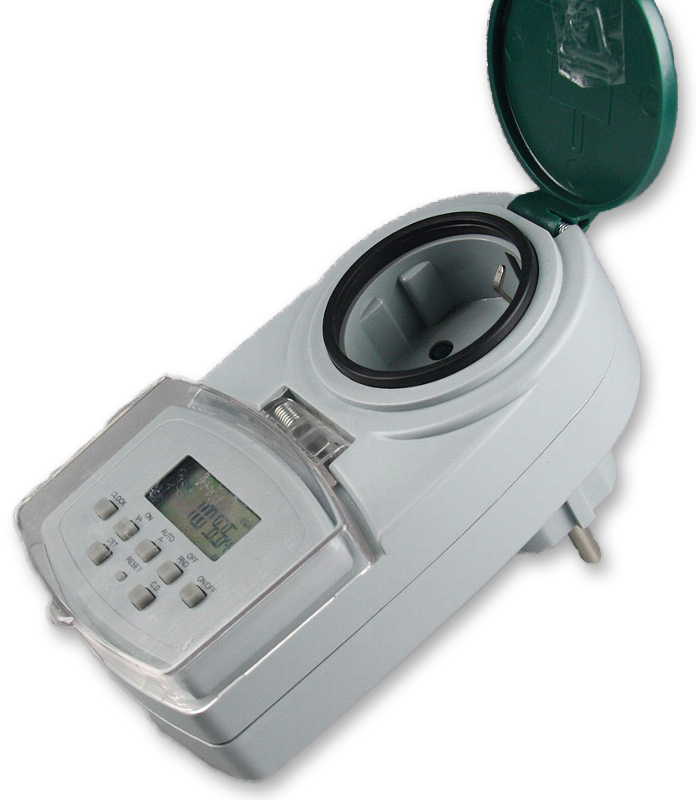

Schaltuhr Zeitschaltuhr bzw. Timer für den Außenbereich mit Schutzdeckel für Tropfwasser   spritzwassergeschütze Uhr mit einfachster Einstellung für Gartenpumpen, Hauswasserwerke oder Beleuchtungen oder auch  für wiederkehrende Aufgaben, wie z.B. Rollos Aquarien,Werbeschilder etc Schutzgrad IP44 Spritzwassergeschützt Digitale Tages- und Wochen Zeitschaltuhr 10 ON/OFF Programme mit 1 Minutenschritten 16 Wochentagkombinationen stehen zur Auswahl 12-oder 24 Stundenanzeige inkl.Back-up Akku bei Stromausfall geht die Uhr weiter Dauerbetrieb möglich Kindersicherung

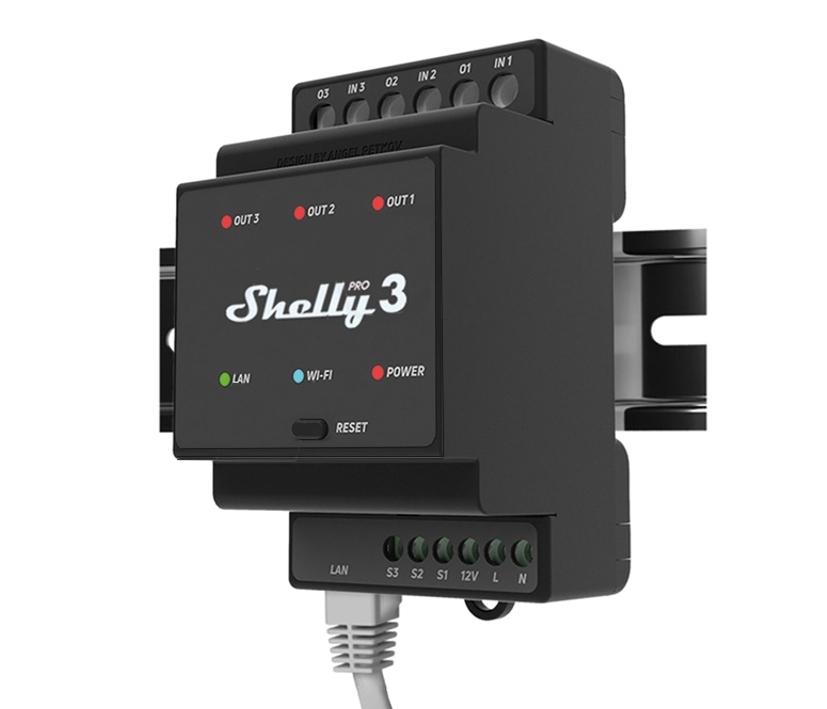

Digitale Zeitschaltuhr LAN IP Netzwerk Zeitschaltuhr zum verbauen in Schaltschrank, Sicherungskasten  Für SmartHome sowie automatische Schaltung / Steuerung von z.B. Treppenhaus, Treppenlicht, Gartenbeleuchtung, Hausbeleuchtung, Garagen- oder Hof Licht, jegliche Beleuchtung für Wege, Höfe und Zufahrten. Diese Wochenzeitschaltuhr ist für den Einbau in Schalttafeln (Hutschienen-Montage) Kurzdaten:   Digitale Zeitschaltuhr zum verbauen in Schaltschrank, Sicherungskasten ....  Digitales Fernschaltgerät steuerbar über Netzwerk ( LAN oder WiFi ( WLAN ) oder Bluetooth  Digitale Präzision im Schaltschrank  Einstellung der digitalen funktionen und Zeitschaltuhr über ihren Browser also Computer ... Notebook... Laptop usw. oder per APP ( Smarthone )  zum Einbau auf Hutschiene ( 3TE DIN Rail Schiene ca. 55mm ) Gangreserve bei Stromausfall eingebaut + LAN RJ45 IP-Schaltaktor, Ethernet RJ45 Schaltung über ein TCP/IP-Netzwerk + WLAN-Protokoll 802.11 b/g/n + WLAN Funkfrequenz 2412 - 2472 ?Hz; (Max. 2495 MHz) + WLAN-Reichweite bis zu 30 m in geschlossenen Räumen und 50 m im Freien (abhängig von den örtlichen Gegebenheiten) + Bluetooth Ja v.4.2 / Bluetooth-Modulation: GFSK, ƒÎ/4-DQPSK, 8-DPSK / Bluetooth-Frequenz TX/RX - 2402 - 2480MHz 3 Schaltausgänge potentalfrei je 16A 250VAC ON-OFF Relais Schliesserkontakt Nennbetriebsspannung: 230VAC typisch ( Range 100-240VAC 50-60Hz )  Abmessungen: 96x53x59 mm Leistungsaufnahme: 3W typisch FUNKTIONEN Smarthome fähig           Ja  Gerätetemperaturschutz Ja HTTP/HTTPS-Webhooks Ja Cloud fähig ( Shelly )    Ja  Benutzerdefinierte Skripte (mJs) Ja Intelligentes Ein/Aus         Ja Lokale und Fernsteuerung Ja Sonnenaufgang/Sonnenuntergang Ja Wöchentlicher Zeitplan      Ja UL-gelistete Option Nein Überlastschutz       Nein Leistungsmessung Nein Rollladenbetrieb    Nein Umgebungstemperatur -20 °C bis +40 °C Professionelles 3-Kanal-Smart-Relais Mit WLAN-, LAN- und Bluetooth-Verbindung, geeignet für Haus- und Gebäudeautomation mit Fernsteuerung. Montage auf DIN-Schiene in einer typischen Unterverteilung  Verbesserte Sicherheitsfunktionen und Kompatibilität mit den meisten gängigen Hausautomatisierungsplattformen. Volle Kompatibilität :    Shelly-Geräte sind mit Alexa, Google Home, Android und iOS kompatibel.     Zusammen mit dem Sprachassistenten können Sie Shelly-Geräte mit Ihrer Stimme steuern! LAN-, WLAN- und Bluetooth-Verbindung 3 Ausgänge, je 16 Ampere. Maximale Gesamtleistung des Geräts von 48 Ampere Potentialfreier Kontakt ( On-OFF ) Schliesserkonakt  Auf DIN-Schiene montierbar z.B. auch für 3-Phasen-Steuerung WARUM SHELLY PRO 3 Smart-Home-Lösung für neue Wohn- und Geschäftsgebäude Shelly Pro 3 ist ein dreiphasiges 3-Kanal-Relais, das bis zu 48 A für professionelle Beleuchtungs- und Geräteautomatisierung für den privaten oder gewerblichen Gebrauch unterstützt. Es ist mit potentialfreien Ausgängen (Trockenkontakten) ausgestattet, die eine hohe Flexibilität bei Spannungsunterstützung und Anwendungen bieten. Verschiedene Arten von Aktionen, Szenarien und Zeitplänen können festgelegt werden, um deine Umgebung mit deinen täglichen Aktivitäten oder Geschäftsanforderungen zu synchronisieren. Darüber hinaus verfügt Shelly Pro 3 über Skriptfunktionen für benutzerdefinierte Automatisierungsszenarien basierend auf externen Daten oder verschiedenen Ereignissen. Shelly Pro-Serie Die Shelly Pro-Serie wurde mit Temperatur-, Überlastungs- und Überspannungslastschutz erweitert und ist für die Installation im Sicherungskasten (DIN) konzipiert. Die Shelly Pro-Serie ermöglicht eine vollständige intelligente Automatisierung ohne zusätzliche Drähte oder Verkabelung und eignet sich perfekt für Wohnungen, Büros, Geschäfte, Geschäfts- und Produktionsstätten sowie Neubauten. EIGENSCHAFTEN LAN-, WLAN- und Bluetooth-Konnektivität LAN-Verbindung für hohe Sicherheit und Zuverlässigkeit. Gleichzeitige WLAN- und LAN-Nutzung als Backup bei Bedarf. Verwende eine breite Palette von Ausgangsspannungspegeln. Unterstützt auch niedrige Spannungen  Nieder- und Hochspannungsunterstützung 12V....24V....230V Verwende es, um eine Vielzahl von Wechselstromgeräten und -vorrichtungen zu steuern Verbesserte Sicherheitsfunktionen und TLS 1.2-Unterstützung, die eine breite Palette sicherer Cloud-verbundener und lokaler Integrationen ermöglichen. Endlose Anwendungsmöglichkeiten KONTROLLE DER RAUMTEMPERATUR IN GEMEINSCHAFTSBEREICHEN LICHTAUTOMATISIERUNG VON GEMEINSCHAFTSRÄUMEN KONNEKTIVITÄT Wi-Fi = Arbeitet in einem 2,4-GHz-Wi-Fi-Netzwerk und unterstützt die Optionen Access Point (AP) und Client Mode (CM). Bluetooth = Füge jetzt Geräte schnell und einfach über eine Bluetooth-Verbindung mit der Shelly Cloud App hinzu LAN = LAN-Verbindung für hohe Sicherheit und Zuverlässigkeit. Gleichzeitige WLAN- und LAN-Nutzung, bei Bedarf als Backup SICHERHEIT Überhitzungsschutz Überlastungsschutz (PM-Geräte) Überspannungsschutz (PM-Geräte) Schwer entflammbar (V-0) MERKMALE HTTP/HTTPS-Webhooks Sonnenaufgang-/-untergang-Aktionen mit Offsets Wochenplanung Benutzerdefinierte Skripte (mJs) Gruppierung Szenarien EIGENSCHAFTEN DER PRO-SERIE HTTP/HTTPS-Webhooks für eine schnelle Verbindung Die Shelly Pro-Reihe ist mit HTTP/HTTPs-Webhooks erweitert und kann sich problemlos mit anderen kompatiblen Geräten oder Automatisierungssystemen von Drittanbietern verbinden, diese benachrichtigen oder steuern. Intelligente Aktionen, die dem Sonnenaufgang/Sonnenuntergang folgen Die Shelly Pro-Serie kann den Strom je nach Sonnenuntergangs-/Sonnenaufgangsstunde ein- und ausschalten, was eine dynamische Steuerung der elektrischen Ausrüstung je nach Jahreszeit ermöglicht. Automatisierung mit Wochenplanung Mit der Shelly Pro-Serie kannst du bis zu 20 Aktionen basierend auf deinem Tages- oder Wochenplan einrichten, ohne dass ein externer Hub oder Server erforderlich ist. Skripterstellung für benutzerdefinierte Automatisierung Die Shelly Pro-Serie unterstützt mjS-Skripting vollständig, sodass du deine eigenen Merkmale und Funktionen erstellen kannst. Ähnliche Produkte die über Netzwerk geschaltet werden können sind folgende Artikel-Nr :  Art-Nr 99-100-05000 = LAN-Steckdose PDU Kaltgeräte  Art-Nr 99-100-06210 = LAN-Zeitschaltuhr 4-Kanal über Browser oder APP  Art-Nr 99-100-06220 = LAN-Zeitschaltuhr 3-Kanal über Browser

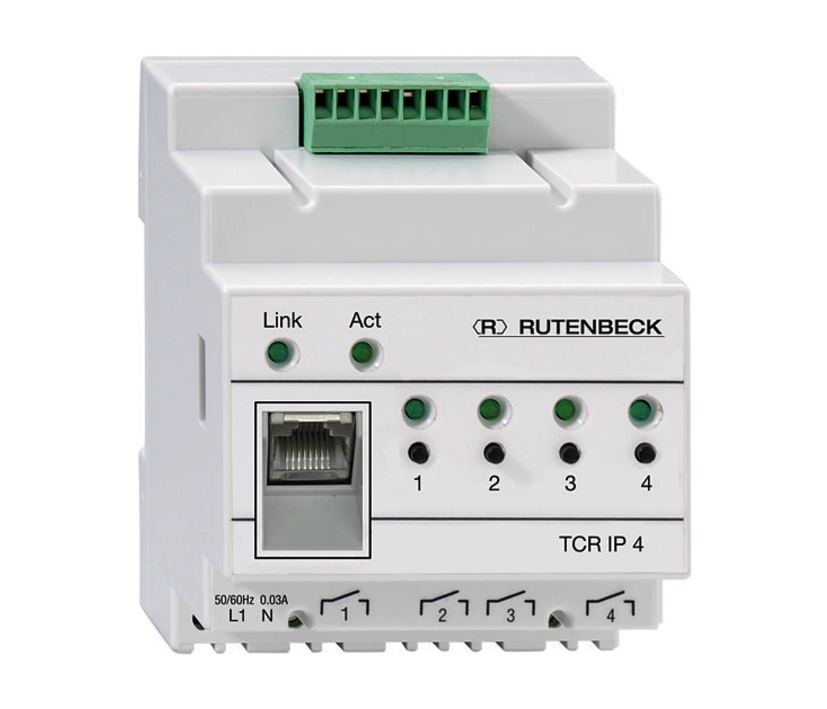

Digitaler Fernschalter bzw Zeitschaltuhr LAN IP Netzwerk Zeitschaltuhr mit APP zum verbauen in Schaltschrank, Sicherungskasten  Für automatische Schaltung / Steuerung von z.B. Treppenhaus, Treppenlicht, Gartenbeleuchtung, Hausbeleuchtung, Garagen- oder Hof Licht, jegliche Beleuchtung für Wege, Höfe und Zufahrten. Diese Wochenzeitschaltuhr ist für den Einbau in Schalttafeln (Hutschienen-Montage) Kurzdaten:   Digitale 4-Kanal Zeitschaltuhr zum verbauen in Schaltschrank, Sicherungskasten Digitales 4-Kanal Fernschaltgerät steuerbar über Netzwerk ( LAN )  Digitale Präzision im Schaltschrank - Einstellung der digitalen Uhr über ihren Browser also Computer ... Notebook... Laptop usw. Bedienung über Webbrowser oder APP  zum Einbau auf Hutschiene ( 4TE DIN Rail Schiene ca. 72mm ) Gangreserve bei Stromausfall eingebaut hält bis zu 4-Tage nach Trennung vom 230VAC Netz LAN RJ45 IP-Schaltaktor, Schaltung über ein TCP/IP-Netzwerk 4 Schaltausgänge potentalfrei 10A 250VAC ON-OFF Relais Schliesserkontakt Nennbetriebsspannung: 230VAC typisch ( Range 100-240VAC 50-60Hz Leistungsaufnahme: nur 1VA typisch ( ca. 1Watt ) Weitere Details siehe auch weitere Bilder !  Technische Daten :  4 potentialfreie Schaltausgänge je 10A 230V ( Ein-Aus Schliesserkontakt )   Schraubklemmen bis 1,5qmm  LED-Zustandsanzeige der Schaltausgänge lokale Bedienung der Schaltausgänge ebenso möglich  beliebige Namenszuordnung der 4 Schaltausgänge zu den gewünschten Verbrauchern 4 digitale Eingänge für potentialfreie Taster (abziehbare Schraub-/Steckklemmen) Pufferung der Einstellungen und Uhrzeit bei Stromausfall Betrieb als Schaltuhr mit 5 Schaltzeiten für jeden Schaltausgang automatische Uhrzeitsynchronisation * Je Schaltausgang sind 5 Ein- oder Ausschaltzeiten individuell wählbar.    Beispiel: Montags bis Freitags um 5.30 Uhr morgens eingeschaltet und um 17.00 Uhr ausgeschaltet.    Auch einmalige Schaltungen zu einem bestimmten Datum sind einstellbar ! Die für die Schaltfunktionen benötigte Uhrzeit kann der Control IP4 mit dem Simple Network Time Protocol (SNTP) automatisch vom Server europe.pool.info.org erhalten und wird dann, falls der Server erreichbar ist, stündlich abgeglichen. Netzwerkanschluss RJ45 10/100Mbit auf der Frontseite Link- und Aktivitätsanzeige für den Netzwerkanschluss Reset über Fronttaster Zugriffsschutz durch optionale Passwörter für Administrator und Benutzer plattformübergreifende Bedienung über Webbrowser SmartPhone Bedienung per kostenloser Rutenbeck Remote-App (iOS) Die im App Store von Apple verfügbare, kostenfreie App Rutenbeck-Remote erlaubt die Fernsteuerung des Gerätes via Apple Smartphone bzw. Tablet. UDP-Protokollsteuerung aller Funktionen/Parameter - manuelle Adressvergabe oder dynamisch über DHCP - Bedienoberfläche in den Sprachen D/GB 4x Relaisausgänge ( Potentialfrei  4x Schliesserkontakt ) max 230VAC je 10A bei ohmschen Lasten (cos Phi = 1) = 2,3KW = 2300VA  max 230VAC je   7A induktive Last (cos Phi = 0,4) = 1,6KW = 1610VA Platzbedarf 4TE = 4 Teilungseinheiten Temperaturbereich: -5°C ... + 45°C Indoor üblich WEEE: Ja / RoHS konform: Ja Schutzart IP-20 Indoor  Lichtgrau (ähnlich RAL 7035) Abmessungen: B: 71,5mm H: 58,3mm T: 90mm Ähnliche Produkte die über Netzwerk geschaltet werden können sind folgende Artikel-Nr :  Art-Nr 99-100-05000 = LAN-Steckdose PDU Kaltgeräte  Art-Nr 99-100-06210 = LAN-Zeitschaltuhr 4-Kanal über Browser oder APP  Art-Nr 99-100-06220 = LAN-Zeitschaltuhr 3-Kanal über Browser

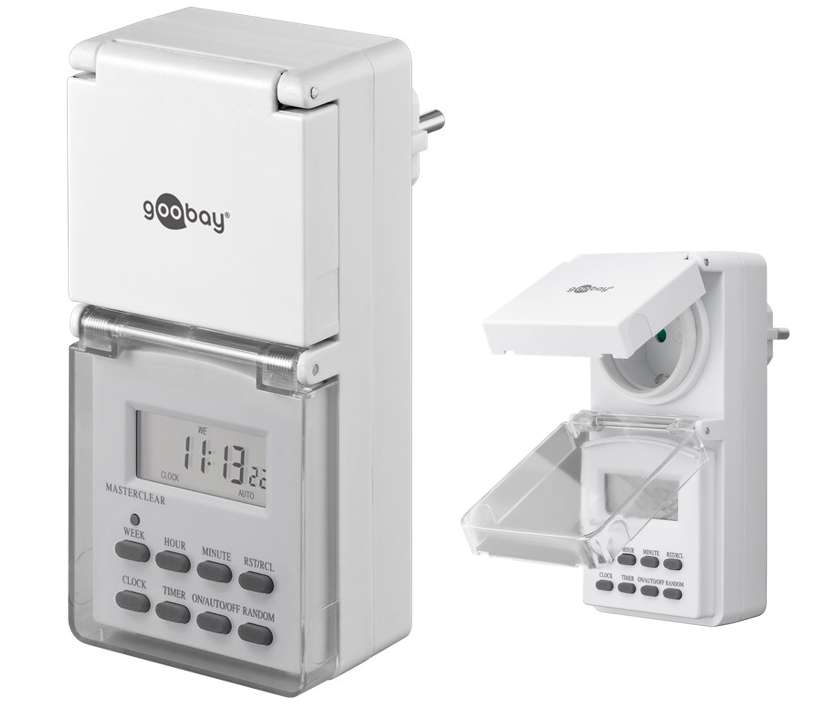

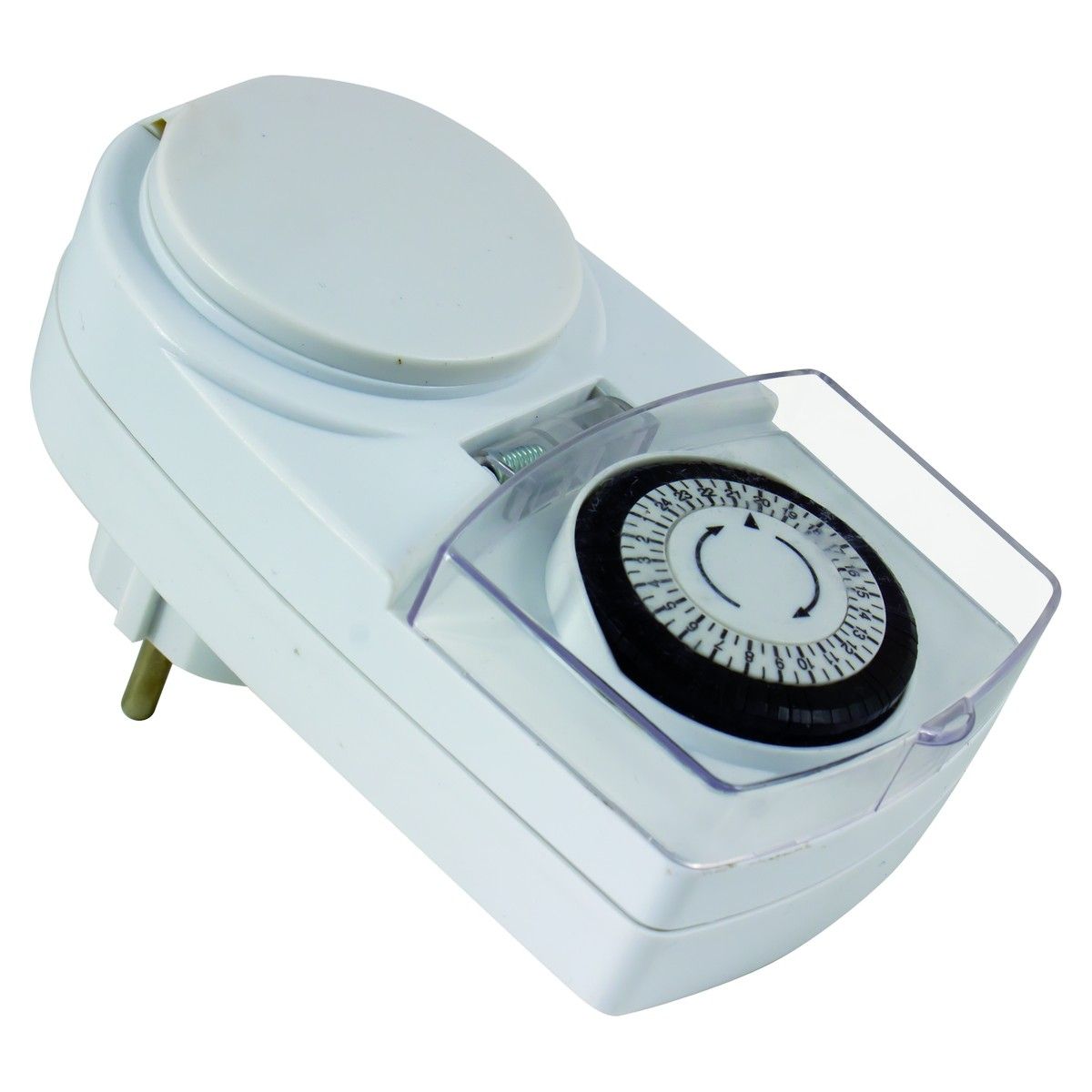

Zeitschaltuhr manuell schaltbar, 96 Schaltzeiten pro Tag  Timer für den Außenbereich mit Schutzdeckel für Tropfwasser + Schutzgrad IP44 wetterfestes Gehaeuse - spritzwassergeschuetzt + 24 Stunden-Programm + 15 Minuten Schaltabstand  Kleinster Schaltabstand 15 Minuten  Integrierter Kinderschutz  Manuelles Einschalten  Zeiten zum schalten für einen Tag einstellbar max 96 Schaltzeiten pro Tag einstellbar Wochenprogramm Nein / Jahresprogramm Nein   Hohe Schaltleistung 3680Watt 16A 230Volt  Timer für den Außenbereich mit Schutzdeckel für Tropfwasser Schutzgrad IP44 wetterfestes Gehaeuse - spritzwassergeschuetzt 24 Stunden-Programm + 15 Minuten Schaltabstand 96 Schaltzeiten in 24-Stunden Ein/aus in 15 Minutenschritten. Maximale Schaltleistung 3680W 16A Anschlußspannung 220-240V Abmessungen: Gesamtlaenge: 128mm / Breite: 72mm / Hoehe: 46mm

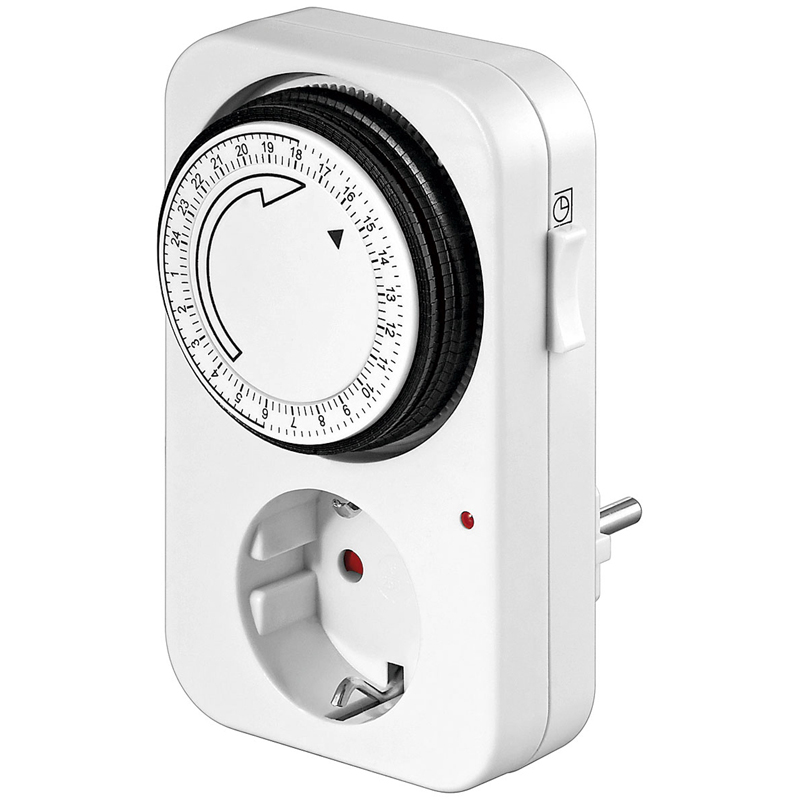

Zeitschaltuhr manuell schaltbar, 96 Schaltzeiten pro Tag Kleinster Schaltabstand 15 Minuten  Integrierter Kinderschutz  Manuelles Einschalten  Zeiten zum schalten für einen Tag einstellbar max 96 Schaltzeiten pro Tag einstellbar Wochenprogramm Nein / Jahresprogramm Nein   Hohe Schaltleistung 3500Watt 230Volt  Kontroll-LED über Schaltzustand

Schaltuhr bzw. Timer für den Außenbereich mit Schutzdeckel für Tropfwasser   spritzwassergeschütze Uhr mit einfachster Einstellung für Gartenpumpen, Hauswasserwerke oder Beleuchtungen oder auch  für wiederkehrende Aufgaben, wie z.B. Rollos Aquarien,Werbeschilder etc Schutzgrad IP44 Spritzwassergeschützt Komfortabel für Innen und Aussen, einfach zu programmieren und minutiös genau. Betrieb an 230V/50Hz maximal 2000W/8,7A IP44 für Innen und Aussen geeignet inklusive Countdown und Zufallsfunktion 140 Ein-/Ausschaltzeiten 20 Tages-/Wochenprogramme 12h/24h Anzeige kleinster Schaltabstand 1 Minute Pufferakku > 48 Stunden mit integriertem Einsteckschutz (Kinderschutz) Maße HxBxT 130x75x40mm (ohne Stecker)

24V DIL Relais bzw. DIP Reedkontaktrelais im DIP-Gehäuse Flachprofil mit einem Schließer, ohne Diode Eigenschaften: 1 Schließer · umpreßt · fluxdichte Ausführung zum Einstecken in eine 14-polige DIP-IC-Fassung geeignet RM:2,54mm TTL-Ansteuerung möglich Technische Daten: Spule 24Vdc 2000-Ohm = 12mA Isolationswiderstand (Spule / Kontakt): 100-GOhm Isolation (Spule / Kontakt): 1500 V DC Betriebstemperatur: - 20 ... + 70 °C Schaltzeit (inkl. Prellen): 0,5 ms Abfallzeit: 0,1 ms Vibrationsfestigkeit (50 ... 500 Hz): 20 G Löttemperatur / -zeit: 260 °C / 10 s Schaltkontakt: Kontaktwiderstand: 150mOhm Schaltleistung, max.: 15 W Schaltspannung, max.: 200 V DC Schaltstrom, max.: 1,0 A Strom bei geschlossenen Kontakte 1,25 A Durchbruchspannung, min.: 250 V DC Magnetsystem: Spulenausführung: ungepolt, monostabil

24V Relais 24V DIP Relais DIL Relais Platinenrelais Reedrelais im DIP Gehäuse mit Wechslerkontakt Flachprofil mit einem Wechsler, ohne Diode 1x Wechsler (1xUM) umpreßt · fluxdichte Ausführung zum Einstecken in eine 14-polige DIP-IC-Fassung geeignet RM:2,54mm TTL-Ansteuerung möglich Technische Daten: Spule 24Vdc (Uan: 16,8V max. 30V) 2000Ohm = 12mA Isolationswiderstand (Spule / Kontakt): 100GOhm Isolation (Spule / Kontakt): 1500 V DC Betriebstemperatur: - 20 ... + 70 °C Schaltzeit (inkl. Prellen): 0,7 ms Abfallzeit: 1ms Vibrationsfestigkeit (50 ... 500 Hz): 20 G Löttemperatur / -zeit: 260 °C / 10 s Schaltkontakt: Kontaktwiderstand: 150mOhm Schaltleistung, max.: 3 W Schaltspannung, max.: 175 V DC Schaltstrom, max.: 0,25 A Strom bei geschlossenen Kontakte 1,25 A Durchbruchspannung, min.: 200V DC Magnetsystem: Spulenausführung: ungepolt, monostabil

24V Relais 24V DIP Relais DIL Relais Platinenrelais Reedrelais im DIP Gehäuse Hochprofil mit einem Wechslerkontakt mit Diode ( Suppressor-Diode ) über Spule 1x Wechslerkontakt ( 1xUM = SPDT-CO ) umpreßt · fluxdichte Ausführung zum direkt verlöten auf Platine oder zum einstecken in eine 14-polige DIP-IC-Fassung geeignet Rasermaß = RM 2,54mm Klassische oder auch TTL-Ansteuerung möglich Ideal auch für die Reparatur von Platinen und Steuerungen aller Art  Ersetzt auch viele vergleichbare Modelle z.B. von HAMLIN HE721C2400, HE721C2410, ELEC-TROL RA30451241, ELEC-TROL RA30461241, ELEC-TROL RA30421241  HE116-ND, HE117-ND, Elfein, Meder, Günther, Siemens V23100-V4324-C010  usw.  Technische Daten: Spule 24Volt DC ( Uan: 16,8V max. 30V ) Spule = 2000-Ohm = 2Kohm = 12mA D = mit Diode über Spule = Pin2 = Kathode / Pin6 = Anode ( siehe weitere Bilder )  Isolationswiderstand (Spule / Kontakt): 100-GOhm Isolation (Spule / Kontakt): 1500 V DC Betriebstemperatur: - 20 ... + 70 °C Schaltzeit (inkl. Prellen): 0,7 ms Abfallzeit: 1,5ms Vibrationsfestigkeit (50 ... 500 Hz): 20 G Löttemperatur / -zeit: 260 °C / 10 s Angaben zum Schaltkontakt Kontaktwiderstand statisch : 150mOhm Schaltleistung Kontaktmax.: 10Watt  Schaltspannung, max.: 175V DC oder Peak AC mit 40% Übererregung Schaltstrom max.: 0,5A DC or Peak AC mit 40% Übererregung Transportstrom = Strom 1,0A bei geschlossenen Kontakte = 1,0A DC or Peak AC mit 40% Übererregung Abfallzeit gemessen ohne Spulenerregung = 1,5ms  Kapazität = Bezug 10kHz über offenem Kontak = 1pF Kapazität Spule/Kontakt = Bezug 10kHz über offenem Kontakt = 2pF Isolation Spannung Spule/Kontakt gemäß IEC 255-5 = 1,5KV DC  Isolation Widerstand Spule/Kontakt RH <45%, 200VDC Messspannung = 1,5TOhm Magnetsystem: Spulenausführung: ungepolt, monostabil Gehäusematerial mineralisch gefülltes Epoxy Anschlusspins CuFe2P verzinnt Magnetische Abschirmung nein Reach / RoHS Konformität ja Zulassung NRNT2.E156887

500A Hochleistungsschaltrelais für 24V Systeme in LKW / BUS / Boot / Caravan usw. Funktion 1x Ein/Aus 500A Dauerstrom 900A Spitzenstrom Relais für 24V Systemspannungen Ideal als 24V Trennrelais zwischen Haupt-, und Zweitbatterie usw. Anschluss des Hauptstromkreises über 2x M10 Gewinde Anschlüsse Bistabiles Hauptschalterrelais mit manueller Betätigung und potentialfreier Schaltung, Schutzart IP 66 Lieferung mit Steuerschalter Das bistabile Hauptschalt-Relais mit integrierter Ansteuerelektronik ermöglicht die komfortable ferngesteuerte Ein- und Ausschaltung der angeschlossenen Verbraucher von jeder beliebigen Stelle im Fahrzeug wie KFZ Bus Caravan oder Boot. Die integrierte manuelle Notbetätigung ermöglicht das Ein- und Ausschalten von Hand direkt am Relais. Dieses Relais benötigt zur Steuerung zwei Impulse: 1x zum Einschalten und 1x zum Ausschalten am einfachsten per optionalem Taster oder optionalem Paneltaster Nennspannung: 24V DC Spulenspannung (integrierte Steuerelelektronik) Bei 24V Ansteuerung ( 20-32VDC) Dauerstrom geleitet: 500A @ 20°C, 95qmm Überlaststrom: max 900A / 5sek. kurzfristiger Spitzenstrom: 2500A / 5sek. Stromaufnahme: 1mA Anschlussterminals: M10 Schraubkontakte Kontakte: A + B Hauptstomkreis 500A Steuerkreis über Kabellitze Schutzart IP66 Abmessungen: B: 139 x H 95 x T 53 mm Optionales Zubehör siehe (Zubehör-Register)   Dieses Hochleistungsrelais ist wie folgt erhältlich :  Bst Nr 47-826-00176 = 12V Ausführung    Bst Nr 47-826-00177 = 24V Ausführung

24Volt 45A Minirelais voll gekapseltes 24V Relais 45A 30-60A mit Wechslerkontakt ( 1xUM ) Typisches Ersatzteil ersetzt viele Relais der selben Ausführung ( geschlossen oder offen ) zb. auch TE 3-1393278-7, Tyco, Potter&Brumfield, VKP35, Siemens  V23133A1022C133, 3-1393278-7 Schrack ... usw.  Einsatz z.B. Garagentorsteuerungen, KFZ-Technik, Caravan Fensterhebersteuerungen, ABS-Steuerung, Gebläselüfter, Autoalarm, Kühlgebläse, Motorsteuerung, Kraftstoffpumpe, Warnblinkanlage, beheizbare Frontscheibe, beheizbare Heckscheibe, Zündung, Lampen,  Front-/Rück-/Nebelscheinwerfer, Innenbeleuchtung, Hauptschalter/Versorgungsrelais, Sitz-Steuerung, Gurtstraffer, Schiebedach, Blinker, Ventile, Fensterheber, Wischersteuerung usw. In sehr vielen Platinen ist dieses Relais verbaut, meist in der offenen Ausführung wie im Bild zu sehen ist. TIPP vom Fachmann : Sie können dieses Relais im Prinzip denoch 1:1 mit der schwarzen Mini-Kuststoffgehäuse in die Platinen so einsetzen, und somit die offenen Relais aus der selben Serie zu 100% damit ersetzten; geht genau so.  Technische Daten Spule (Coil) = 24Volt DC ( Einsatzbereich 14,1....30V )  Spule 360-Ohm 0,066A = 66mA  Schaltkontakte: 1x UM = 1x Wechslerkontakt Kontaktmaterial AgNi0,15 Hochleistungrelais Schaltleistung  Kontaktbelastbarkeit: 45A bis 23°C / 30A bis 85°C / Peak 60A für 3-Sek  Typischer Einsatz bis 45A ( Nennstrom )  Maximaler kurzfristiger Kontaktstrom: 100A ( Limiting making current )  Anfangsdurchschlagsfestigkeit zwischen offenen Kontakten bis 500V Relais für die Printmontage = Leiterplatte  Kontakte = 7 Anschlusspins / Lötpins  Temperatur-Einsatzbereich : -40....+85°C ( nach IEC 60068-2-14 )  Abmessungen: B:26mm H:21mm T:21mm PIN-Kontaktrasterabstand siehe auch Zeichnung weitere Bilder mit weitere Infos hierzu !  Zusatzinfo diese Art von Platinenrelais für Hochstromanwendung ist wie folgt erhältlich ( siehe auch unter ähnliche Artikel ) :  Art-Nr 47-826-01150 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-01164 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Schliesserkontakt = 1x EIN Art-Nr 47-826-00125 = 24V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-00185 = 12V-DC Relais Kontakt 80A ( 60-100A ) = Schliesserkontakt = 1x EIN

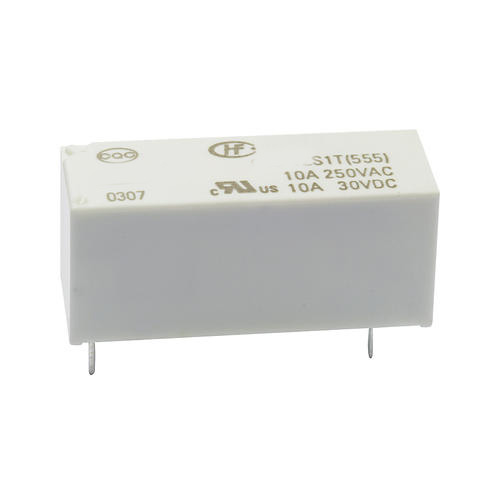

12V .... 24V Relais Ersatzrelais für die Platine PCB  Spule-Einsatzbereich: 12...24V (DC) 2350-Ohm  Spule einsetzbar im Bereich ( 12V...15V...19V...24V...28...36...48V ) Strombelastung bei 24V = 10mA / Strombelastung bei 12V = 5,1mA  Rated coil Power 220-290mW  Kontakt: 1x EIN = 1x Schliesserkontakt  Kontaktbelastbarkeit: bis 10A 250V AC  2500VA  Dielectric Strength coil-contakt circuit 5kV / 8 mm coil-contact Reinforced insulation ( Protection Class II ) Plastic materials according to IEC60335-1 Temperatureinsatzbereich -40...+85°C  Vibrationsfest bis 5G Abmessungen siehe auch weitere Bilder Zeichnung  Aussenabmessungen  B: 28,5mm T:10,1mm H:12,3mm RM: Quer: 7,62mm - Längsrichtung: 18,9...19,0mm / 5,04mm Achtung bitte messen Sie ihr Pinlayout von dem zu ersetzenden Platinenrelais zuvor nach ! und vergleichen Sie es mit unserer Zeichnung ( Bild-2 das ist der Lieferzustand )  Es gibt bedingt ! * noch alte Ausführungen von Schrackrelais mit RM3,2mm !  aus der unten stehenden Ersatz Relaisliste von Schrack mit RM3,2mm statt RM5,04mm das wir liefern ! ggf. nehmen sie einen 1,5mm Platinenbohrer und Bohren den einen Pin auf der Platine um - dann geht es auch ! Ersatzrelais für die Reparatur von Steuerungen aller Art Zusatzinfo ersetzt unter anderem Relais div Hersteller mit Sonderabmessungen / Sonder Rastermaß 19mm ( Spule zu Kontakt )  Ersetzt bedingt ! * unter anderem  ELESTA SVR432 ... in Buderus Heizungssteuerung RM3-M006 11250400402837 sowie Buderus Modul 004, M004, 6 DIP Kesselkreisregelung, Ecomatic 3000 Regelung Schrack Tyco RY530012 ( mit 630-Ohm ) Schrack Tyco RY531012 ( mit 630-Ohm )   Schrack Tyco RY532012 ( mit 630-Ohm ) Schrack Tyco RY533012 ( mit 630-Ohm )  Schrack Tyco RY530024 ( mit 2350-Ohm ) Schrack Tyco RY531024 ( mit 2350-Ohm ) Schrack Tyco RY532024 ( mit 2350-Ohm ) Schrack Tyco RY533024 ( mit 2350-Ohm ) Schrack Tyco RY-II Serie mit 12V 15V 19V 24V u.v.w.m. Schrack Tyco RYA30012 (  627-Ohm ) Schrack Tyco RYA31012 (  627-Ohm ) Schrack Tyco RYA32012 (  627-Ohm ) Schrack Tyco RYA33012 (  627-Ohm )  Schrack Tyco RYA30015 ( 1150-Ohm )  Schrack Tyco RYA30019 ( 1400-Ohm )  Schrack Tyco RYA30024  ( 2350-Ohm ) Schrack Tyco RYA31024  ( 2350-Ohm ) Schrack Tyco RYA32024  ( 2350-Ohm ) Schrack Tyco RYA33024  ( 2350-Ohm )  Schrack Tyco RY211024 ...  u.v.w.m. mit selben Pin-Layout  Zusatzinformation:  Weitere andere Bauform von 24V Relais zur Buderus Steuerung Serien  = Nr   47-826-00365  oder  47-826-04500 ( Nr unter Suche eingeben )  oder unten Register ( Ähnliche Atikel unten )

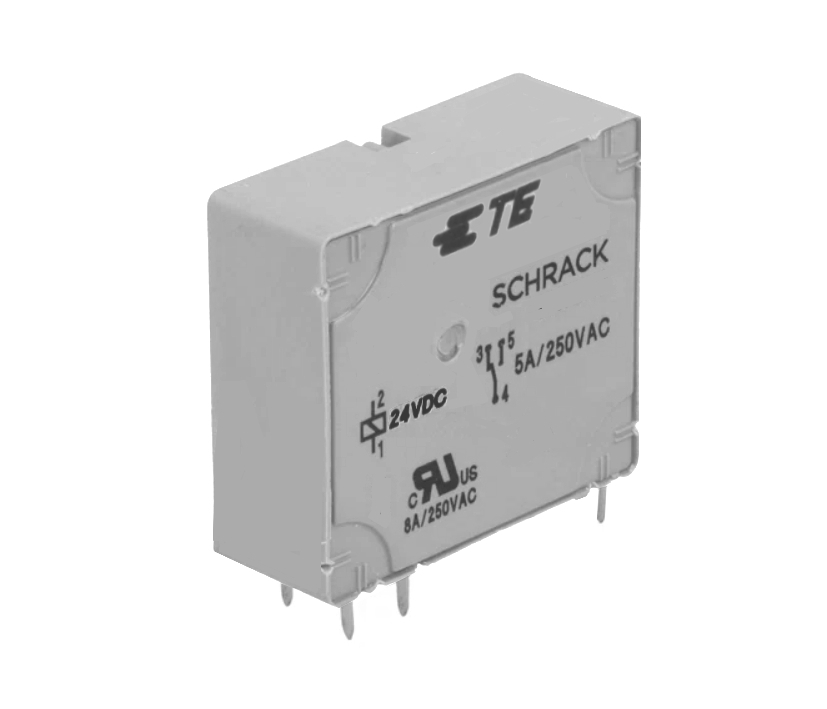

24V Relais ersetzt KR510024 / V23057-B0006-A101 / V23027X / RP10024S und viele weitere mehr. Print-, bzw. Leiterplatten Leistungsrelais Sehr gängiges Kleinrelais, findet Einsatz in unzähligen Schaltungen und Steuerungen auch von Buderus usw.    Ersetzt Wallek / RP10024S / KR510024 / V23057-B0006-A101 / V23027X und viele weitere mehr. Daher auch interessant als Ersatzrelais in Heizungssteuerungen, Schaltungen aller Art Waschdichtes Printrelais ( Leiterplattenrelais ) Spule: 24V (DC) mit 1200-Ohm  Spulenbereich: 16,6...31V DC Coil-Power: 450-500mW Dielectric strength coil-contact circuit 4000V rms Dielectric strength open contact circuit 1000V rms Leistungsrelais mit 1xWechsler Kontakt (UM) Kontakt Material  AgNi20 ... AgNi0,15 Kontakt-Belastbarkeit: 5A 250V (AC) max. 1250VA Contact-Ratings nach IEC61810 = 5A 250VAC / nach UL508 = 8A 250VAC  Kontakt Schliesser: 4 auf 5 ( Ruhezustand offen ) Konttakt Öffner :     4 auf 3 ( Ruhezustand geschlossen ) Standard: 250VAC + Max. Switching Voltage 400VAC ( siehe auch weitere Bilder ) Temperatur Einsatzbereich: -40...+70°C Rastermaß auf Platine: 7,62 Spule / 5,08 Kontakt ( siehe Zeichnung ) Abmessungen: B:27,8mm H:24.5mm T:10.5mm Zeichnung Pinlayout und weitere Infos siehe weitere Bilder !  Dieses Profi-Relais-Serie ist erhältlich wie folgt :     Art-Nr 47-826-00360 = 12V Spule Kontakt 5/8A 250VAC Art-Nr 47-826-02308 = 12V Spule Kontakt 8/15A 250VAC Alternativ  Art-Nr 47-826-00365 = 24V Spule Kontakt 5/8A 250VAC Art-Nr 47-826-00623 = 24V Spule Kontakt 8/15A 250VAC   Zusatzinformation:  Weitere 24V Relais zur Buderus Steuerung halbhohe Bauform zur Serie Buderus Ecomatic 3000  = Nr 47-826-04510  ( Nr unter Suche eingeben )  oder unten Register ( Ähnliche Atikel )  Zusatzinfo und Fragen eines Kunden :   In wie fern das das oben genannte als Ersatztyp eingesetz werden kann   1) vom Pinlayout aus  2) vom Rastermaß aus und der Kontaktbelegung  3) von den Abmessungen her  4) von der Schaltleistung des Kontaktes  5) von der Isolation her 4KV Coil-Kontakt her auch  Diese Relais von Siemens TE Tyco gibt es seit Jahrzehnten die Bezeichnung definiert  Bezeichnung V23057-Bxxx = B = vertical = stehend  Bezeichnung V23057-Axxx = A = horizontal = liegend z.B. A oder B dann Zahl 0002 = 12V / 0006 = 24V  / 0013 = 48V = Spulenspannung   Kontakte = A101 AGNi  / A102 AgNi / A201 AgNi / A202 AGNi / A901 AGSnO / A401 AgCdO zur Erklärung AgCd ist = Silber-Cadmium-Kontakt = Cadium ist verboten worden vom Material her, die Kontakte sind durch andere Materialen ersetzt worden , dadurch ersetzt es auch A401 aus der Vergangenheit
