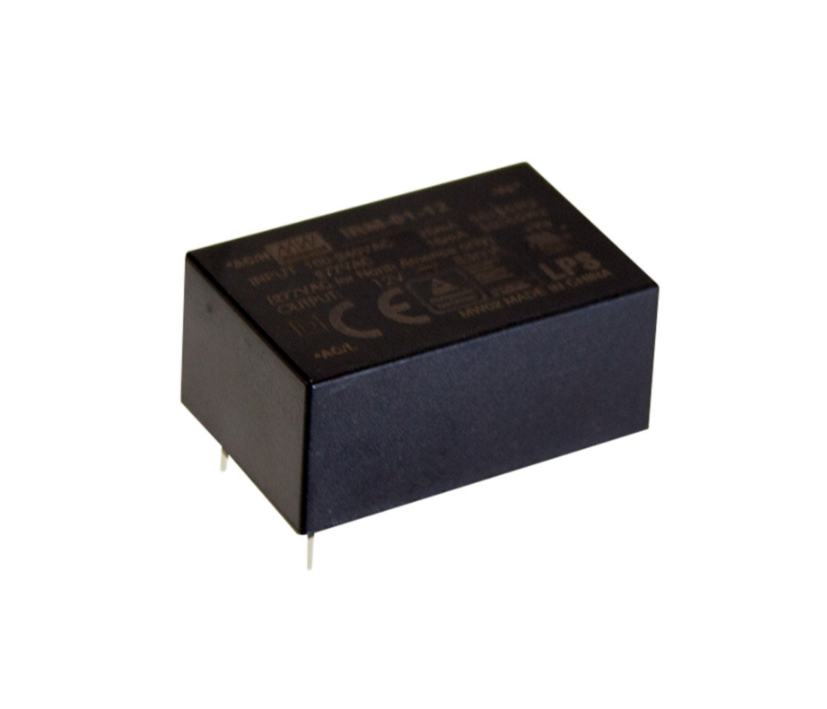

9V 111mA 1-Watt Miniatur Netzteil  geschlossene Bauform, Leiterplattenmontage 9V 0,11A Netzteil Mininetzteil, Ultrakompakte 1Watt Netzteil, Netzmodul für die Leiterplattenmontage oder anlöten mit Litzen. 9Volt DC Festspannungsmodul. Ultrakompaktes Miniatur Netzteil als Printversion z.B. für die Platine mit stabilisiertem 9Volt Gleichspannungsausgang Kurzschluss- und Überlastgeschützt kompaktes Design komplett vergossen Ausgang: 9Volt Gleichspannung max. 0,11A = 111mA Leistung: 1,0 Watt  Vollbereich kompakt geschützt gegen: Kurzschluss / Überlast / Überspannung Kühlung: durch natürliche Konvektion Isolationsklasse II Technische Daten : Eingangsspannung: 230Vac (85-305Vac oder auch 120-430VDC ) Eingangsfrequenz: 50/60Hz (47...63Hz )   Standby Verbrauch nach ERP / EuP kleiner 0,075W Ausgangsspannung bei voller Last: 9V DC +/- 2,5% Ausgangsstrom: 0...0,111A = 111mA  max. Leistung:   1,00Watt Überspannungsschutz Ausgang: 10,3...12,2V ( Z-Diode ) Wirkungsgrad: 72% Restwelligkeit: 150mVpp max. (100Hz) Setup/Rise Time 600ms / 30ms Arbeitstemperatur: -30°....+85°C Vibrationsfest bis 5G 10min  Abmessungen: B: 33,7mm x T: 22,2mm x H:15,0mm Anschluss über Printlötstifte Länge ca: 6,0mm RM der Lötstifte/Pins: Input: 15,20mm / Ausgang: 7,60mm / Lötstifte/Pin-Durchmesser: 0,6mm Pinabstand Eingang zu Ausgang: 28mm ( siehe Zeichnung weitere Bilder ) Gewicht: 19gr

24V 3Watt Miniatur Netzteil  geschlossene Bauform, Leiterplattenmontage 24V 0,12A Netzteil Mininetzteil, Ultrakompakte 3Watt Netzteil, Netzmodul für die Leiterplattenmontage oder anlöten mit Litzen. 24V Festspannungsmodul. Ultrakompaktes Miniatur Netzteil als Printversion z.B. für die Platine mit stabilisiertem 24V Gleichspannungs Ausgang Kurzschluss- und Überlastgeschützt kompaktes Design komplett vergossen Ausgang: 24V Gleichspannung max. 0,125A = 125mA Leistung: 3,0 Watt  Vollbereich kompakt geschützt gegen: Kurzschluss / Überlast / Überspannung Kühlung: durch natürliche Konvektion Isolationsklasse II Technische Daten IRM05 : Eingangsspannung: 230Vac (85-305Vac oder auch 120-430VDC ) Eingangsfrequenz: 50/60Hz (47...63Hz )   Standby Verbrauch nach ERP / EuP kleiner 0,1W Ausgangsspannung bei voller Last: 24V DC +/- 2,5% Ausgangsstrom: 0...0,125A = 125mA  max. Leistung: 3,00Watt Überspannungsschutz Ausgang: 25,2...32,4V ( Z-Diode ) Wirkungsgrad: 80% Restwelligkeit: 240mVpp max. (100Hz) Setup/Rise Time 600ms / 30ms Arbeitstemperatur: -30°....+85°C Vibrationsfest bis 5G 10min  Standards: IEC62368-1, UL62368-1, TUV TUV BS EN/EN60335-1, EAC TP TC 004, BSMI CNS14336-1 approved EMC = Compliance to EN55022 (CISPR32) Class B, EN61000-3-2,-3 EMC Imunität: Compliance to EN61000-4-2,3,4,5,6,8,11 Abmessungen: B: 37,0mm x T:25,0mm x H:15,0mm Anschluss über Printlötstifte Länge ca: 3,5mm RM der Lötstifte/Pins: Input: 5,08mm / Ausgang: 5,08mm / Lötstifte/Pin-Durchmesser: 0,6mm Pinabstand Eingang zu Ausgang: 17,78mm ( siehe Zeichnung weitere Bilder ) Gewicht: 26gr

12V 3Watt Miniatur Netzteil  geschlossene Bauform, Leiterplattenmontage 12V 0,25A Netzteil Mininetzteil, Ultrakompakte 3Watt Netzteil, Netzmodul für die Leiterplattenmontage oder anlöten mit Litzen. 12V Festspannungsmodul. Ultrakompaktes Miniatur Netzteil als Printversion z.B. für die Platine mit stabilisiertem 12V Gleichspannungs Ausgang Kurzschluss- und Überlastgeschützt kompaktes Design komplett vergossen Ausgang: 12V Gleichspannung max. 0,25A = 250mA Leistung: 3,0 Watt  Vollbereich kompakt geschützt gegen: Kurzschluss / Überlast / Überspannung Kühlung: durch natürliche Konvektion Isolationsklasse II Technische Daten IRM05 : Eingangsspannung: 230Vac (85-305Vac oder auch 120-430VDC ) Eingangsfrequenz: 50/60Hz (47...63Hz )   Standby Verbrauch nach ERP / EuP kleiner 0,1W Ausgangsspannung bei voller Last: 12V DC +/- 2,5% Ausgangsstrom: 0...0,25A = 250mA  max. Leistung: 3,00Watt Überspannungsschutz Ausgang: 12,6...16,2V ( Z-Diode ) Wirkungsgrad: 78% Restwelligkeit: 150mVpp max. (100Hz) Setup/Rise Time 600ms / 30ms Arbeitstemperatur: -30°....+85°C Vibrationsfest bis 5G 10min  Standards: IEC62368-1, UL62368-1, TUV TUV BS EN/EN60335-1, EAC TP TC 004, BSMI CNS14336-1 approved EMC = Compliance to EN55022 (CISPR32) Class B, EN61000-3-2,-3 EMC Imunität: Compliance to EN61000-4-2,3,4,5,6,8,11 Abmessungen: B: 37,0mm x T:25,0mm x H:15,0mm Anschluss über Printlötstifte Länge ca: 3,5mm RM der Lötstifte/Pins: Input: 5,08mm / Ausgang: 5,08mm / Lötstifte/Pin-Durchmesser: 0,6mm Pinabstand Eingang zu Ausgang: 17,78mm ( siehe Zeichnung weitere Bilder ) Gewicht: 26gr

5Volt 3Watt Miniatur Netzteil  geschlossene Bauform, Leiterplattenmontage 5V 0,60A Netzteil Mininetzteil, Ultrakompakte 3Watt Netzteil, Netzmodul für die Leiterplattenmontage oder anlöten mit Litzen. 5Volt Festspannungsmodul. Ultrakompaktes Miniatur Netzteil als Printversion z.B. für die Platine mit stabilisiertem 5V DC Gleichspannungs Ausgang Kurzschluss- und Überlastgeschützt kompaktes Design komplett vergossen Ausgang: 5V Gleichspannung max. 0,60A = 600mA Leistung: 3,0 Watt  Vollbereich kompakt geschützt gegen: Kurzschluss / Überlast / Überspannung Kühlung: durch natürliche Konvektion Isolationsklasse II Technische Daten IRM05 : Eingangsspannung: 230Vac (85-305Vac oder auch 120-430VDC ) Eingangsfrequenz: 50/60Hz (47...63Hz )   Standby Verbrauch nach ERP / EuP kleiner 0,1W Ausgangsspannung bei voller Last:  5V DC +/- 2,5% Ausgangsstrom: 0...0,60A = 600mA  max. Leistung: 3,00Watt Überspannungsschutz Ausgang:  5,2...6,8V ( Z-Diode ) Wirkungsgrad: 72% Restwelligkeit: 100mVpp max. (100Hz) Setup/Rise Time 600ms / 30ms Eingang / Ausgang galvanisch getrennt durch SNT-Übertrager  Arbeitstemperatur: -30°....+85°C Vibrationsfest bis 5G 10min  Standards: IEC62368-1, UL62368-1, TUV TUV BS EN/EN60335-1, EAC TP TC 004, BSMI CNS14336-1 approved EMC = Compliance to EN55022 (CISPR32) Class B, EN61000-3-2,-3 EMC Imunität: Compliance to EN61000-4-2,3,4,5,6,8,11 Abmessungen: B: 37,0mm x T:25,0mm x H:15,0mm Anschluss über Printlötstifte Länge ca: 3,5mm RM der Lötstifte/Pins: Input: 5,08mm / Ausgang: 5,08mm / Lötstifte/Pin-Durchmesser: 0,6mm Pinabstand Eingang zu Ausgang: 17,78mm ( siehe Zeichnung weitere Bilder ) Gewicht: 26gr

12V 5Watt Miniatur Netzteil  geschlossene Bauform, Leiterplattenmontage 12V 0,42A Netzteil Mininetzteil, Ultrakompakte 5Watt Netzteil, Netzmodul für die Leiterplattenmontage oder anlöten mit Litzen. 12V Festspannungsmodul. Ultrakompaktes Miniatur Netzteil als Printversion z.B. für die Platine mit stabilisiertem 12V Gleichspannungs Ausgang Kurzschluss- und Überlastgeschützt kompaktes Design komplett vergossen Ausgang: 12V Gleichspannung max. 0,42A = 420mA Leistung: 5,04 Watt  Vollbereich kompakt geschützt gegen: Kurzschluss / Überlast / Überspannung Kühlung: durch natürliche Konvektion Isolationsklasse II Technische Daten IRM05 : Eingangsspannung: 230Vac (85-305Vac oder auch 120-430VDC ) Eingangsfrequenz: 50/60Hz (47...440Hz )   Standby Verbrauch nach ERP / EuP kleiner 0,1W Ausgangsspannung bei voller Last: 12V DC +/- 2,5% Ausgangsstrom: 0...0,42A = 420mA  max. Leistung: 5,04Watt Überspannungsschutz Ausgang: 13,8...16,2V ( Z-Diode ) Wirkungsgrad: 75% Restwelligkeit: 200mVpp max. (100Hz) Setup/Rise Time 600ms / 30ms Arbeitstemperatur: -30°....+70°C Vibrationsfest bis 5G Standards: IEC62368-1, UL62368-1, TUV EN62368-1, EAC TP TC 004, BSMI CNS14336-1 approved EMC = Compliance to EN55022 (CISPR32) Class B, EN61000-3-2,-3 EMC Imunität: Compliance to EN61000-4-2,3,4,5,6,8,11 Abmessungen: B:45,7mm x T:25,4mm x H:21,5mm Anschluss über Printlötstifte Länge ca: 3,5mm RM der Lötstifte/Pins: Input: 10,8mm / Ausgang: 8,00mm / Lötstifte/Pin-Durchmesser: 1,04mm Pinabstand Eingang zu Ausgang: 38,5mm ( siehe Zeichnung weitere Bilder ) Gewicht: 33gr

5Volt 5Watt Miniatur Netzteil  geschlossene Bauform, Leiterplattenmontage 5V 1A Netzteil Mininetzteil, Ultrakompakte 5Watt Netzteil, Netzmodul für die Leiterplattenmontage oder anlöten mit Litzen. 5Volt Festspannungsmodul. Ultrakompaktes Miniatur Netzteil als Printversion z.B. für die Platine mit stabilisiertem 5V Gleichspannungs Ausgang Kurzschluss- und Überlastgeschützt kompaktes Design komplett vergossen Ausgang: 5V Gleichspannung max. 1,0A = 1000mA Leistung: 5,0 Watt  Vollbereich kompakt geschützt gegen: Kurzschluss / Überlast / Überspannung Kühlung: durch natürliche Konvektion Isolationsklasse II Technische Daten IRM05 : Eingangsspannung: 230Vac (85-305Vac oder auch 120-430VDC ) Eingangsfrequenz: 50/60Hz (47...440Hz )   Standby Verbrauch nach ERP / EuP kleiner 0,1W Ausgangsspannung bei voller Last: 5V DC +/- 2,5% Ausgangsstrom: 0...1,0A = 1000mA  max. Leistung: 5,0Watt Überspannungsschutz Ausgang: 5,75...6,75V ( Z-Diode ) Wirkungsgrad: 71% Restwelligkeit: 200mVpp max. (100Hz) Setup/Rise Time 600ms / 30ms Arbeitstemperatur: -30°....+70°C Vibrationsfest bis 5G Standards: IEC62368-1, UL62368-1, TUV EN62368-1, EAC TP TC 004, BSMI CNS14336-1 approved EMC = Compliance to EN55022 (CISPR32) Class B, EN61000-3-2,-3 EMC Imunität: Compliance to EN61000-4-2,3,4,5,6,8,11 Abmessungen: B:45,7mm x T:25,4mm x H:21,5mm Anschluss über Printlötstifte Länge ca: 3,5mm RM der Lötstifte/Pins: Input: 10,8mm / Ausgang: 8,00mm / Lötstifte/Pin-Durchmesser: 1,04mm Pinabstand Eingang zu Ausgang: 38,5mm ( siehe Zeichnung weitere Bilder ) Gewicht: 33gr

24V 5Watt Miniatur Netzteil  geschlossene Bauform, Leiterplattenmontage 24V 0,23A Netzteil Mininetzteil, Ultrakompakte 5Watt Netzteil, Netzmodul für die Leiterplattenmontage oder anlöten mit Litzen. 24V Festspannungsmodul. Ultrakompaktes Miniatur Netzteil als Printversion z.B. für die Platine mit stabilisiertem 24V Gleichspannungs Ausgang Kurzschluss- und Überlastgeschützt kompaktes Design komplett vergossen Ausgang: 24V Gleichspannung max. 0,23A = 230mA Leistung: 5,52 Watt  Vollbereich kompakt geschützt gegen: Kurzschluss / Überlast / Überspannung Kühlung: durch natürliche Konvektion Isolationsklasse II Technische Daten IRM05 : Eingangsspannung: 230Vac (85-305Vac oder auch 120-430VDC ) Eingangsfrequenz: 50/60Hz (47...440Hz )   Standby Verbrauch nach ERP / EuP kleiner 0,1W Ausgangsspannung bei voller Last: 24V DC +/- 2,5% Ausgangsstrom: 0...0,23A = 230mA  max. Leistung: 5,52Watt Überspannungsschutz Ausgang: 27,6...32,4V ( Z-Diode ) Wirkungsgrad: 77% Restwelligkeit: 200mVpp max. (100Hz) Setup/Rise Time 600ms / 30ms Arbeitstemperatur: -30°....+70°C Vibrationsfest bis 5G Standards: IEC62368-1, UL62368-1, TUV EN62368-1, EAC TP TC 004, BSMI CNS14336-1 approved EMC = Compliance to EN55022 (CISPR32) Class B, EN61000-3-2,-3 EMC Imunität: Compliance to EN61000-4-2,3,4,5,6,8,11 Abmessungen: B:45,7mm x T:25,4mm x H:21,5mm Anschluss über Printlötstifte Länge ca: 3,5mm RM der Lötstifte/Pins: Input: 10,8mm / Ausgang: 8,00mm / Lötstifte/Pin-Durchmesser: 1,04mm Pinabstand Eingang zu Ausgang: 38,5mm ( siehe Zeichnung weitere Bilder ) Gewicht: 33gr

24V 0,9A 22Watt Miniatur Netzteil universell verwendbar Platinennetzteil IRM20 Serie 24V 0,9A Netzteil Mininetzteil, Ultrakompakte 21,6Watt Netzteil, Netzmodul für die Leiterplattenmontage oder anlöten mit Litzen. 24V Festspannungsmodul. Ultrakompaktes Miniatur Netzteil als Printversion z.B. für die Platine mit stabilisiertem 24V Gleichspannungs Ausgang Kurzschluss- und Überlastgeschützt kompaktes Design komplett vergossen Ausgang: 24V Gleichspannung max. 0,9A Leistung: 21,6 Watt  Vollbereich kompakt geschützt gegen: Kurzschluss / Überlast / Überspannung Kühlung: durch natürliche Konvektion Isolationsklasse II Technische Daten IRM20: Eingangsspannung: 230Vac (85-264Vac oder auch 120-370VDC ) Eingangsfrequenz: 50/60Hz (47...440Hz )   Standby Verbrauch nach ERP / EuP kleiner 0,1W Ausgangsspannung bei voller Last: 24V DC +/- 2,5% Ausgangsstrom: 0...0,9A  max 900mA  max. Leistung: 21,6Watt Überspannungsschutz Ausgang: 27,6...32,4V ( Z-Diode ) Wirkungsgrad: 85% Restwelligkeit: 200mVpp max. (100Hz) Setup/Rise Time 1000ms / 20ms Arbeitstemperatur: -30°....+70°C Vibrationsfest bis 5G Standards: UL60950-1, TUV EN60950-1, EMC = Compliance to EN55022 (CISPR22) Class B, EN61000-3-2,-3 EMC Imunität: Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, heavy industry level(surge L-N:1KV) criteria A Abmessungen: B:53 x T:27,2mm x H:24mm Anschluss über Printlötstifte Länge ca: 3,5mm RM der Lötstifte/Pins: Input: 20,8mm / Ausgang: 8,00mm / Lötstifte/Pin-Durchmesser: 1,04mm Pinabstand Eingang zu Ausgang: 45mm ( siehe Zeichnung ) Gewicht: 59g

12V 30Watt Miniatur Netzteil  geschlossene Bauform, Leiterplattenmontage 12V 2,5A Netzteil Mininetzteil, Ultrakompakte 30Watt Netzteil, Netzmodul für die Leiterplattenmontage oder anlöten mit Litzen. 12V Festspannungsmodul. Ultrakompaktes Miniatur Netzteil als Printversion z.B. für die Platine mit stabilisiertem 12V Gleichspannungs Ausgang Kurzschluss- und Überlastgeschützt kompaktes Design komplett vergossen Ausgang: 12V Gleichspannung max. 2,5A = 2500mA Leistung: 30 Watt  Vollbereich kompakt geschützt gegen: Kurzschluss / Überlast / Überspannung Kühlung: durch natürliche Konvektion Isolationsklasse II Technische Daten IRM30 : Ultrakompaktes 12V 30W Netzteil mit stabilisiertem Ausgang. Kurzschluss und überlastgeschützt. Kompaktes Design Mini Ausführung. Ausgang: 12V DC max. 2,5A / Leistung bis 30Watt belastbar Vollbereich kompakt geschützt gegen: Kurzschluss / Überlast / Überspannung Kühlung: durch natürliche Konvektion Isolationsklasse II Eingangsspannung typisch: 230Vac (85...305Vac 50/60Hz ) Eingangsfrequenz typisch: 50/60Hz (47...440Hz ) Standby Verbrauch nach ERP / EuP kleiner 0,1W Ausgangsspannung bei voller Last: 12V DC +/- 2,5% Ausgangsstrom: 0...2,5A max. Leistung: 30,0Watt Überspannungsschutz Ausgang: 12,6...16,2V ( Z-Diode ) Wirkungsgrad: 88% Restwelligkeit: 150mVpp max. Setup-, Rise-Time 1000ms / 30ms 230VAC Arbeitstemperatur: -30°....+70°C Vibrationsfest bis 5G 10min Sicherheits-Standards: IEC62368-1, UL62368-1, TUV EN6-1 EN60335-1, EMC = Compliance to EN55032 (CISPR32) Class B, EMC Imunität: Compliance to EN61000-4-2,3,4,5,6,8,11 Abmessungen: 68,5mm B: 39,0mm H: 24,0mm Pin-Lochabstand: 9mm + 5,5mm siehe Zeichnung weitere Bilder Pin-Anschluss üb 2x Eingang + 2x Ausgang  Gewicht: 94gr

24V 30Watt Miniatur Netzteil  geschlossene Bauform, Leiterplattenmontage 24V 1,3A Netzteil Mininetzteil, Ultrakompakte 30Watt Netzteil, Netzmodul für die Leiterplattenmontage oder anlöten mit Litzen. 24V Festspannungsmodul. Ultrakompaktes Miniatur Netzteil als Printversion z.B. für die Platine mit stabilisiertem 12V Gleichspannungs Ausgang Kurzschluss- und Überlastgeschützt kompaktes Design komplett vergossen Ausgang: 24V Gleichspannung max. 1,3A = 1300mA Leistung: 31,4Watt  Vollbereich kompakt geschützt gegen: Kurzschluss / Überlast / Überspannung Kühlung: durch natürliche Konvektion Isolationsklasse II Technische Daten IRM30 : Ultrakompaktes 24V 30W Netzteil mit stabilisiertem Ausgang. Kurzschluss- und Überlast geschützt. Kompaktes Design Mini Ausführung. Ausgang: 24V DC max. 1,3A / Leistung bis 30Watt belastbar Vollbereich kompakt geschützt gegen: Kurzschluss / Überlast / Überspannung Kühlung: durch natürliche Konvektion Isolationsklasse II Eingangsspannung typisch: 230Vac (85...305Vac 50/60Hz ) Eingangsfrequenz typisch: 50/60Hz (47...440Hz ) Standby Verbrauch nach ERP / EuP kleiner 0,1W Ausgangsspannung bei voller Last: 24V DC +/- 2,5% Ausgangsstrom: 0...1,3A max. Leistung: 30,0Watt Überspannungsschutz Ausgang: 15,75...20,25V ( Z-Diode ) Wirkungsgrad: 88% Restwelligkeit: 200mVpp max. Setup-, Rise-Time 1000ms / 30ms 230VAC Arbeitstemperatur: -30°....+70°C Vibrationsfest bis 5G 10min Sicherheits-Standards: IEC62368-1, UL62368-1, TUV EN6-1 EN60335-1, EMC = Compliance to EN55032 (CISPR32) Class B, EMC Imunität: Compliance to EN61000-4-2,3,4,5,6,8,11 Abmessungen: 68,5mm B: 39,0mm H: 24,0mm Pin-Lochabstand: 9mm + 5,5mm siehe Zeichnung weitere Bilder Pin-Anschluss üb 2x Eingang + 2x Ausgang  Gewicht: 94gr

12V 22Watt Miniatur Netzteil  Ideal für LED Beleuchtung und oder die Kameratechnik verwendbar  12V 1,8A Netzteil Mininetzteil, Ultrakompakte 21,6Watt Netzteil, Netzmodul für die Leiterplattenmontage oder anlöten mit Litzen .12V Festspannungsmodul. Ultrakompaktes Miniatur Netzteil als Printversion z.B. für die Platine mit stabilisiertem 12V Gleichspannungs Ausgang Kurzschluss- und Überlastgeschützt kompaktes Design komplett vergossen Ausgang: 12V Gleichspannung max. 1,8A Leistung: 21,6 Watt  Vollbereich kompakt geschützt gegen: Kurzschluss / Überlast / Überspannung Kühlung: durch natürliche Konvektion Isolationsklasse II Technische Daten IRM20: Eingangsspannung: 230Vac (85-264Vac oder auch 120-370VDC ) Eingangsfrequenz: 50/60Hz (47...440Hz )   Standby Verbrauch nach ERP / EuP kleiner 0,1W Ausgangsspannung bei voller Last: 12V DC +/- 2,5% Ausgangsstrom: 0...1,8A max. Leistung: 21,6Watt Überspannungsschutz Ausgang: 13,8...16,2V ( Z-Diode ) Wirkungsgrad: 84% Restwelligkeit: 200mVpp max. (100Hz) Setup/Rise Time 1000ms / 20ms Arbeitstemperatur: -30°....+70°C Vibrationsfest bis 5G Standards: UL60950-1, TUV EN60950-1, EMC = Compliance to EN55022 (CISPR22) Class B, EN61000-3-2,-3 EMC Imunität: Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, heavy industry level(surge L-N:1KV) criteria A Abmessungen: B:53 x T:27,2mm x H:24mm Anschluss über Printlötstifte Länge ca: 3,5mm RM der Lötstifte/Pins: Input: 20,8mm / Ausgang: 8,00mm / Lötstifte/Pin-Durchmesser: 1,04mm Pinabstand Eingang zu Ausgang: 45mm ( siehe Zeichnung ) Gewicht: 59g

24V 45Watt Miniatur Netzteil universell verwendbar Platinennetzteil  24V 1,9A Netzteil Mininetzteil, Ultrakompakte 45,6Watt Netzteil, Netzmodul für die Leiterplattenmontage oder anlöten mit Litzen. 24V Festspannungsmodul. Ultrakompaktes Miniatur Netzteil als Printversion z.B. für die Platine mit stabilisiertem 24V Gleichspannungs Ausgang Kurzschluss- und Überlastgeschützt kompaktes Design komplett vergossen Ausgang: 24V Gleichspannung max. 1,9A Leistung: 45,6 Watt  Vollbereich kompakt geschützt gegen: Kurzschluss / Überlast / Überspannung Kühlung: durch natürliche Konvektion Isolationsklasse II Kühlung durch natürliche Konvektion geringe Standby-Leistungsaufnahme Isolationklasse II Isolationsspannung: 3000V AC Sicherheitsnormen: UL/EN62368-1 EMV Normen: EN55032 Klasse B und weitere Technische Daten IRM45 : Eingangsspannung: 230Vac ( 85-305Vac ) Eingangsfrequenz: 50/60Hz (47...440Hz )   Standby Verbrauch nach ERP / EuP kleiner 0,15W Ausgangsspannung bei voller Last: 24V DC +/- 2,5% Ausgangsstrom: 0...1,9A  max 1900mA  max. Leistung: 45,6Watt Überspannungsschutz Ausgang: 25,2...32,4V ( Z-Diode ) Wirkungsgrad: 89,5% Restwelligkeit: 200mVpp max. (100Hz) Setup/Rise Time  1000ms, 30ms/230VAC 2000ms, 30ms/115VAC at full load Arbeitstemperatur: -30°....+70°C Isolationsklasse II Überspannungskategorie: III Vibrationsfest bis 2G ( 10-500Hz 2G 10min/1cyr. ) Safety-Standards: IEC62368-1, UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, EAC TP TC 004, BSMI CNS14336-1 approved EMC-Emission = BS EN/EN55032(CISPR32), CNS13438 Class-B EMC-Imunität: Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, heavy industry level(surge L-N:1KV) criteria A Außen-Abmessungen: B: 87,0mm x T:52mm x H:29,5mm Anschluss über Printlötstifte Länge ca: 3,5mm RM der Lötstifte/Pins: Input: 6,75mm / Ausgang: 5,5mm Lötstifte/Pin-Durchmesser: 2,1mm Pinabstand Eingang zu Ausgang: 76mm ( siehe Zeichnung weitere Bilder ) Gewicht: 195gr

12V 45Watt Miniatur Netzteil universell verwendbar Platinennetzteil  12V  3,8A Netzteil Mininetzteil, Ultrakompakte 45,6Watt Netzteil, Netzmodul für die Leiterplattenmontage oder anlöten mit Litzen. 12V Festspannungsmodul. Ultrakompaktes Miniatur Netzteil als Printversion z.B. für die Platine mit stabilisiertem 12V Gleichspannungs Ausgang Kurzschluss- und Überlastgeschützt kompaktes Design komplett vergossen Ausgang: 12V Gleichspannung max. 3,8A Leistung: 45,6 Watt  Vollbereich kompakt geschützt gegen: Kurzschluss / Überlast / Überspannung Kühlung: durch natürliche Konvektion Isolationsklasse II Kühlung durch natürliche Konvektion geringe Standby-Leistungsaufnahme Isolationklasse II Isolationsspannung: 3000V AC Sicherheitsnormen: UL/EN62368-1 EMV Normen: EN55032 Klasse B und weitere Technische Daten IRM45 : Eingangsspannung: 230Vac ( 85-305Vac ) Eingangsfrequenz: 50/60Hz (47...440Hz )   Standby Verbrauch nach ERP / EuP kleiner 0,15W Ausgangsspannung bei voller Last: 12V DC +/- 2,5% Ausgangsstrom: 0...3,8A  max 3800mA  max. Leistung: 45,6Watt Überspannungsschutz Ausgang: 12,6...16,2V ( Z-Diode ) Wirkungsgrad: 87,5% Restwelligkeit: 120mVpp max. (100Hz) Setup/Rise Time  1000ms, 30ms/230VAC 2000ms, 30ms/115VAC at full load Arbeitstemperatur: -30°....+70°C Isolationsklasse II Überspannungskategorie: III Vibrationsfest bis 2G ( 10-500Hz 2G 10min/1cyr. ) Safety-Standards: IEC62368-1, UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, EAC TP TC 004, BSMI CNS14336-1 approved EMC-Emission = BS EN/EN55032(CISPR32), CNS13438 Class-B EMC-Imunität: Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, heavy industry level(surge L-N:1KV) criteria A Außen-Abmessungen: B: 87,0mm x T:52mm x H:29,5mm Anschluss über Printlötstifte Länge ca: 3,5mm RM der Lötstifte/Pins: Input: 6,75mm / Ausgang: 5,5mm Lötstifte/Pin-Durchmesser: 2,1mm Pinabstand Eingang zu Ausgang: 76mm ( siehe Zeichnung weitere Bilder ) Gewicht: 195gr
