24V Relais DC Spule 1xUM 1xWechsler 16A 250V 4661-Serie Flachsteckhülse
9,90 €
% 14,95 € (33.78% gespart)
Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktinformationen "24V Relais DC Spule 1xUM 1xWechsler 16A 250V 4661-Serie Flachsteckhülse"
24V Relais DC Spule mit 4,8mm Flachsteckhülsen sowie 1xWechsler 16A 250V Serie 4661
- 24VDC Relais mit Kontakten über 4,8mm Flachsteckhülsen ( Faston-Anschlüsse ) oder Montage in passender Fassungen
- Anschlüsse Relais 4,8mm x 0,5mm Flachsteckhülse oder löten oder Steckfassung
- Pin 4+3 = Schliesserkontakt / Pin 4+2 = Öffnerkontakt ( siehe auch Zeichnung weitere Bilder )
- 24V Miniatur-Industrierelais mit DC Spule mit 4,8mm Flachsteckhülsen sowie 1xWechsler 16A 250V Serie 4661
Technische Daten:
- Industrie-Miniatur-Relais mit
- 4,8mm Steckanschlüssen
- 24VDC Spulen (500mW)
- blockierbare Prüftaste und mechanische Anzeige
- Anschlüsse Relais 4,8mm x 0,5mm Flachsteckhülse oder löten oder Steckfassung
- Spule 24VDC mit 20mA = 1,2KOhm ( Range 17,5...26,4VDC)
- Sichere Trennung zwischen Spule und Kontaktsatz
- nach EN 50178, EN 60204 und EN 60335 6kV (1,2/50us), 8mm Luft- und Kriechstrecke
- Kontaktmaterial Standard AgNi
- Ansprech-/Rückfallzeit 15ms / 5ms
- Potentialfreier Wechslerkontakt integriert
- 1xUM = 1x Wechsler 16A 230VAC ( Kurzfristig 25A)
- Schaltleistung AC-1 = max. 4000VA
- Schaltleistung AC-1 = max. 4000VA
- Schaltleistung AC-15 = max. 750VA
- Schaltleistung DC-1 = max. 12A bis 30VDC
- Relaisschutzart : RT-II
- Überspannungskategorie III
- Spannungsfestigkeit 2000VAC
- EMV - Störfestigkeit des Ansteuerungskreises (Spule) Burst A1-A2 = Klasse-4 ( 4kV )
- Schockfestigkeit 20g
- Wärmeabgabe an die Umgebung 0,6-2W
- Betriebstemperaturbereich: -40...+70°C
- Abmessungen: H: 32,8mm B: 12,4mm T: 29mm ( siehe auch ewitere Bilder Zeichnung )
Optional erhältlich hierzu ( siehe im Zubehör-Register ) :
- 4,8mm Flachsteckhülsen
Anmelden
Zubehör

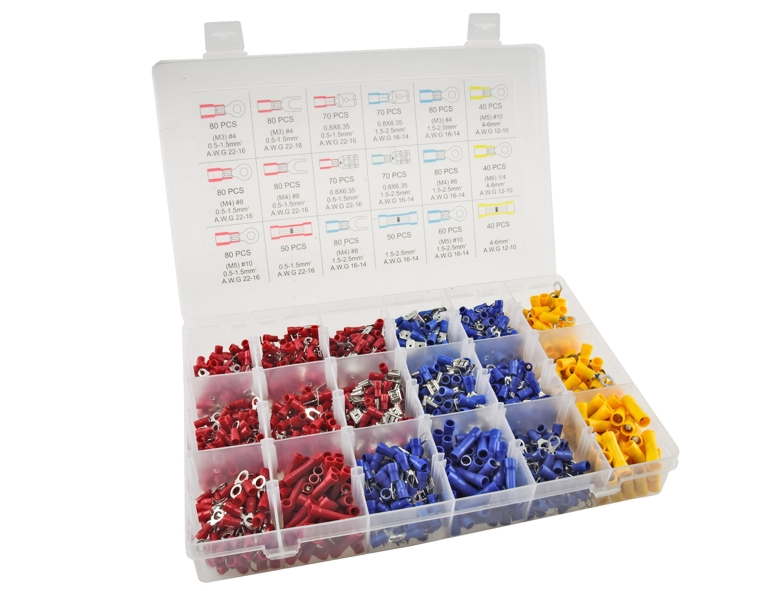

KFZ Stecker Sortiment 1200-teilig Flachsteckhülse Kabelschuh Flachstecker Ringschuh U-Schuh Quetschverbinder Sortiment in Kunststoff Box mit Deckel. Kabelschuh-Sortiment 1200-teilig in Transportbox, 3 Farben, Goßes Kabelschuh-Sortiment mit den meist gebrauchten Quetschverbindern in guter Qualität ! 1200 isolierte Steckverbinder umfasst Ringschuhe, U-Schuhe, Flachstecker, Stoßverbinder der üblichsten und gängigsten Größen sichere Verbindung zwischen zwei Leitungen, Kabeln, Litzen ohne Löten für schnelle elektrische Reparaturen aller Art Material: Kupfer Isolation PVC üblichst Aufbewahrungs- und Transportbox: 270x180x45mm Steckverbinder-Farben: 590x Rot, 490x Blau, 120x Gelb Ideal für Auto, KFZ, Mechaniker, Werkstätten, Service, Schaltschrank usw. Universell verwendbar da alles Standardgrößen Inhalt 1200-Stück mit beschrifteter Box ( siehe auch weitere Bilder ) 280 Stück 6,3mm Flachsteckverbinder (je 70 Stück Rot und Blau Männlich + je 70 Stück Rot und Blau Weiblich) 160-Stück Ring-Kabelschuhe M3 ( 80 Stück Rot + 80 Stück Blau ) 160 Stück Ring-Kabelschuhe M4 ( 80 Stück Rot + 80 Stück Blau ) 180 Stück Ring-Kabelschuhe M5 ( 80 Stück Rot + 60 Stück Blau + 40 Stück Gelb ) 40 Stück Ring-Kabelschuhe M6 ( 40 Stück Gelb ) 240 Stück Gabel-Kabelschuh M3 + M4 ( 80 Stück Rot + 80 Stück Blau + 80 Stück Gelb ) 140 Stück Klemmverbinder / Stossverbinder ( 50 Stück Rot + 50 Stück Rot + 40 Stück Blau ) Zusatzinfo zu den Farben der Quetschverbinder Rote Verbinder für Kabel und Litzen 0,5...1,5qmm ( International = AWG22-16 ) ideal geeignet Blaue Verbinder für Kabel und Litzen 1,5...2,5qmm ( International = AWG16-14 ) ideal geeignet Gelbe Verbinder für Kabel und Litzen 4,0...6,0qmm ( International = AWG12-10 ) ideal geeignet
Inhalt: 1200 Stück (0,02 € / 1 Stück)

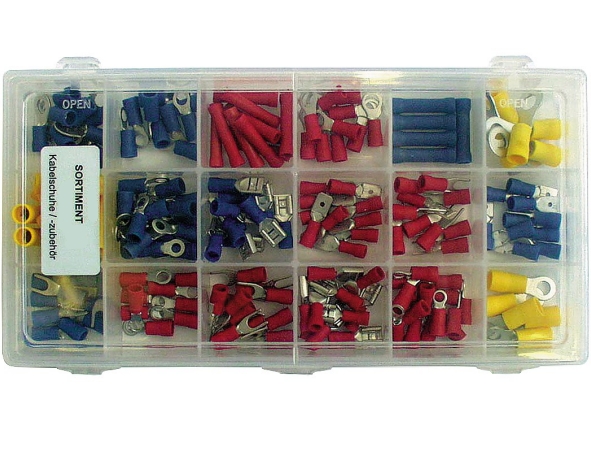

KFZ Stecker Sortiment 165-teilig Flachsteckhülse Kabelschuh Flachstecker Ringschuh U-Schuh Quetschverbinder Sortiment in Kunststoff Box mit Deckel. Kabelschuh-Sortiment 165-teilig mit 18-Sorten in Transportbox, 3 übliche Farben ( Rot + Blau + Gelb ), Kabelschuh-Sortiment mit den meist gebrauchten Quetschverbindern in guter Qualität ! 165 teilisolierte Steckverbinder umfasst Ringschuhe, U-Schuhe, Flachstecker, Stoßverbinder der üblichsten und gängigsten Größen sichere Verbindung zwischen zwei Leitungen, Kabeln, Litzen ohne Löten für schnelle elektrische Reparaturen aller Art Material: Kupfer verzinnt Isolation PVC üblichst Aufbewahrungs- und Transportbox: 206x110x30mm Steckverbinder-Farben: Rot, Blau, Gelb Ideal für Auto, KFZ, Mechaniker, Werkstätten, Service, Schaltschrank usw. Universell verwendbar da alles Standardgrößen Inhalt 165-Stück mit 18-Sorten mit beschrifteter Box ( siehe auch weitere Bilder ) 30x Ringschuh Blau für Schraube M3 + M4 + M5 ( 3x 10 Stück ) 30x Ringschuh Rot für Schraube M3 + M4 + M5 ( 3x 10 Stück ) 10x Ringschuh Gelb für Schraube M5 + M6 ( 2x 5 Stück ) 10x U-Schuh Blau für Schraube M4 ( 1x 10 Stück ) 20x U-Schuh Rot für Schraube M3 + M4 ( 2x 10 Stück ) 10x Stoßverbinder Blau ( zum Kabel verbinden ) 10x Stoßverbinder Rot ( zum Kabel verbinden 5x Stoßverbinder Gelb ( zum Kabel verbinden ) 10x Flachstecker Rot teilisoliert 10x Flachstecker Blau teilisoliert 10x Flachsteckhülse Rot teilisoliert 10x Flachsteckhülse Blau teilisoliert Zusatzinfo zu den Farben der Quetschverbinder Rote Verbinder für Kabel und Litzen 0,5...1,5qmm ( International = AWG22-16 ) ideal geeignet Blaue Verbinder für Kabel und Litzen 1,5...2,5qmm ( International = AWG16-14 ) ideal geeignet Gelbe Verbinder für Kabel und Litzen 4,0...6,0qmm ( International = AWG12-10 ) ideal geeignet
Inhalt: 165 Stück (0,04 € / 1 Stück)

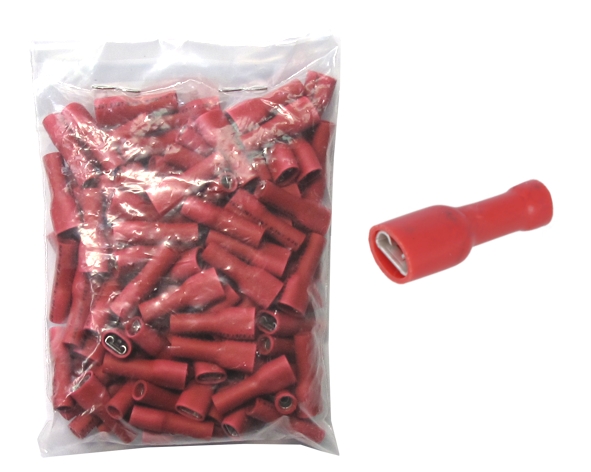

4,8mm Flachsteckhülse ROT Vollisoliert Für Aderquerschnitt: 0,5...1,0qmm Steckmaß: 4,8 x 0,8 mm 100 Stück Packung
Inhalt: 100 Stück (0,09 € / 1 Stück)

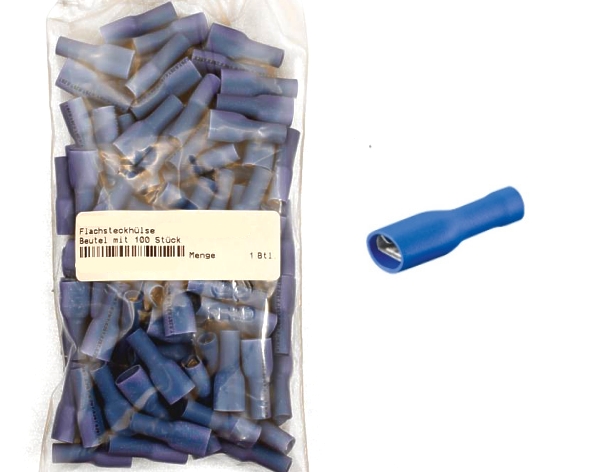

4,8mm Flachsteckhülse Blau Vollisoliert Für Aderquerschnitt: 1,5...2,5qmm Steckmaß: 4,8 x 0,8 mm 100 Stück Packung
