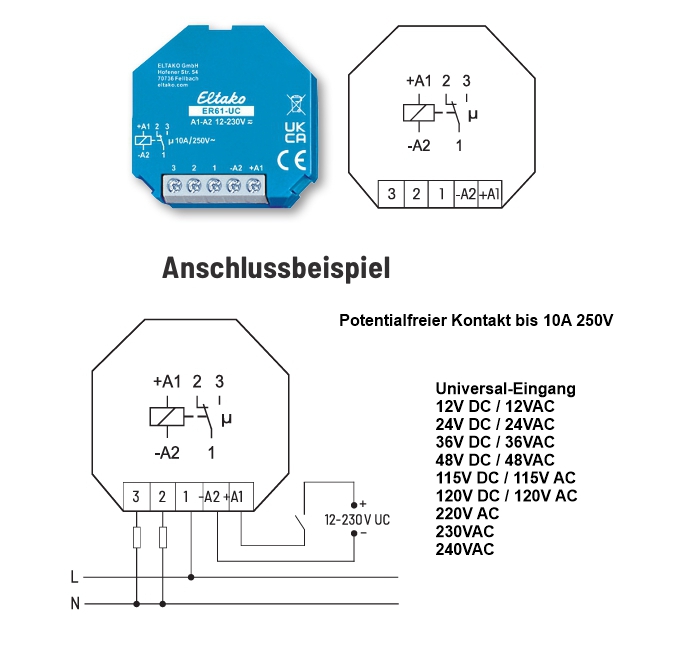

Universal Relais 12V 24V 36V 48V 230V ACDC 1-Wechsler bis 10A 250V Eltako ER61UC

230V Relais geeignet für AC oder DC. Relaismodul mit 2-poligem Wechslerkontakt 5/8A  und SATUS LED Anzeige DIN-Schiene Hutschiene  230V Relaismodul mit integrierter Status LED 2-poliger Wechsler Kontaktbelastbarkeit jeweils 5/8A  Montage Befstigung an 35mm DIN-Schiene Hutschiene  Schraubklemmeanschluss Grüne LED-Statusanzeige  Universal-Relais für elektrische Signalanpassung zwischen  der elektronischen Steuer , z.B. Speicherprogrammierbare  Steuerung, PC oder Feldbus, Systeme und der Sensor / Aktor-Ebene  kompakte Bauweise und Anschlussklemmen. Technische Daten: Eingangsspannung  230V-AC oder 230V-DC Einsatzbereich Range Eingang ( 200-253V AC oder 195...253VDC )  Verbrauch-Spule = 1,15W = 5mA  Schaltverhalten des Antriebs = monostabil üblichst  Kontakte: 2-poliger Wechsler ( 2x UM siehe auch Plan weitere Bilder )  Relaiskontakt Laststrom jeweils 5A  ( Peak 8A )  1mA...8A Belastbarkeit der Kontakte je 1500VA ( AC1 ) or 192W ( DC1 )  Relaiskontakte für Einsatz im Spannungsbereich  5V...12V...24V...48V...250V AC or DC  Isolation: 4000V RMS  Montage Typ    DIN-Schienen Hutschiene TS35  Anschluss Schraubkontakte 0,2...2,5qmm  Betriebstemperaturbereich -20°C .....+70°C Einschaltzeit    6ms / Abschaltzeit    15ms Schutzgrad IP20 NEMA1  Abmessungen    70 x 12 x 75mm Länge 70mm  / Tiefe    12mm / Höhe    75mm

220V Relais 220V Schutz Elektromechanisches Relais bzw. Schütz Hutschienen-Relais  Typischer Einsatz:  Lastrelais bzw. Schütz für Hausverteilertechnik, Industrie, Schaltschrankbau etc Ansteuerung Spule: 230V 50Hz  ( 220-250V AC )  Steuerleistungsbedarf 4-5Watt Kontakt = 1 Schliesserkontakt bis 16A  Monostabil  ( Liegt Spannung an der Spule an, dann ist der 16A Kontakt geschlossen, ohne Spannung ist der 16A Kontakt geöffnet )  Belastbarkeit bis max. 16A/250VAC max. 3600VA 2300W Handbetätigung bzw. Schaltstellungsanzeige  Einschaltdauer 100% (Zeitfunktion Nein) Schraubkontakte A1 - A2 = Steuerkontakte (Spule)   1 -   2 = Schaltkontakt (Schliesser) Auch ggeignet in Verbindung mit 220-240W Bewegungsmeldern die zu schwach am Ausgang ausgelt sind Max. Glühlampenlast 2300W Max. Leuchtstofflampenlast 2300VA Max. Leuchtstofflampenlast (Duo-Schaltung) 2300VA Max. Leuchtstofflampenlast (parallel kompensiert) 500VA Max. Schaltstrom (cos phi = 0,6) 10A Abmessungen: 82mm x 18mm (Sich.Automatenbreite) H:59mm

230V Relais Elektromechanisches Relais bzw. Schütz Hutschienen-Relais  Typischer Einsatz:  Lastrelais bzw. Schütz für Hausverteilertechnik, Industrie, Schaltschrankbau etc Ansteuerung Spule: 230V 50Hz Steuerleistungsbedarf 4-5Watt Kontakt = 1 Wechslerkontakt (1xSchliesser + 1xÖffner) Belastbarkeit bis max. 16A/250VAC max. 3600VA 2300W Handbetätigung bzw. Schaltstellungsanzeige  Einschaltdauer 100% (Zeitfunktion Nein) Schraubkontakte A1 - A2 = Steuerkontakte (Spule)   1 -   2 = Schaltkontakt (Schliesser)   3 -   4 = Schaltkontakt (Öffner) Max. Glühlampenlast 2300W Max. Leuchtstofflampenlast 2300VA Max. Leuchtstofflampenlast (Duo-Schaltung) 2300VA Max. Leuchtstofflampenlast (parallel kompensiert) 500VA Max. Schaltstrom (cos phi = 0,6) 10A Abmessungen: 82mm x 18mm (Sich.Automatenbreite) H:59mm

220V Relais 220V Schütz Elektromechanisches-Relais bzw. 2x 25A Schütz Hutschienenrelais  DIN-Hutschienenrelais, Leistungsschütz, Installationsschütze 2x 25A DIN EN61095 SERIE 22 Installationsschütze 2x 25A 2 Kontakte ( 22.32.0.xxx.4xx0 )  Spule: 230Volt AC/DC 50Hz 2,2W Je Kontakt: 2x 25A 250V / Kontakt: 2x EIN = 2x Schließerkontakte Schalten von hohen Einschaltströmen bis zu 80/120 A - 5ms Kontaktmaterial AgSnO2 Anschluss über Schraubklemmen Installationsschütz für 35mm DIN-Schiene TS35 Kontakt 2x 25A 250VAC Kontaktmaterial AgSnO2, Status-LED Schaltleistungen je Kontakt max Dauerstrom 25A max Einschaltstrom 120A für 5ms ( siehe auch weitere Bilder )  Schaltkontakt ausgelegt fürAC+DC  AC 230VAC max 440VAC Kontakte DC1 bis 30VDC = 25A je Kontakt oder bis 110VDC 5A bei 230VAC: AC1 = 6250VA = 6,25KVA je Kontakt bei 230VAC AC15 = 1800VA 1-Phasen-Motorlast Norm AC3 ( 230VAC ) = 1kW Ansteuerung für Spule Un: 230V AC oder DC / Bemessungsleistung AC/DC = 2,2W  = 1mA Arbeitsbereich der Spule = 0,8..1,1 von Un = 184V...253V Ansprech-/Rückfallzeit des Relais : 30/20ms  Mech. Lebensdauer       AC/DC Schaltspiele = 2 x 10hoch6 Elektrische Lebensdauer AC-7a Schaltspiele = 30 x 10hoch3 Umgebungstemperatur : -25°C.... +50°C  Schutzart: IP20 Abmessungen siehe Zeichnung weitere Bilder  Integrierte Zusatzfunktion :  On-Auto-Off - Schalter Mit diesem Wahlschalter sind folgende Funktionen wählbar: Position ON - die Schaltkontakte sind betätigt (die Schließer sind geschlossen und die Öffner sind offen), die mechanische Stellungsanzeige ist sichtbar und die LED leuchtet nicht. Position AUTO - die Schaltkontakte, die mechanische Stellungs anzeige und die LED-Anzeige reagieren abhängig von der Betätigungsspannung. Position OFF - unabhängig davon, ob an den Klemme A1und A2 Spannung anliegt oder nicht, die Spule ist nicht betätigt, die Schaltkontakte   befinden sich im nichtbetätigtem Zustand, die mechanische Stellungsanzeige ist nicht sichtbar und die LED - Anzeige leuchtet nicht.

12-24V ACDC Stromstossrelais mit 2x Schließerkontakt für die Hutschienen Montage  Stromstossrelais für die Hutschienen Montage und 2x Schliesserkontakt je 16A. Stromstoßschalter sind elektromagnetisch betätigte Geräte mit denen eine einfache, energiesparende und sichere Beleuchtungssteuerung realisiert werden kann.  In der Regel wird eine Ansteuerung von Stromstoßschaltern über Impulstaster dort eingesetzt, wo das Licht von mindestens drei oder mehr verschiedenen Orten aus bedient werden soll. Ideal auch für den Schaltschrankbau über 22mm Einbautaster zum Verbraucher Ein-Aus zu schalten.   Bistabiler Stromstoßschalter geeignet für 12-24V DC ( Gleichspg.)( oder 12V-24V AC ( Wechselspg.)  Elektronisch für die zentrale Steuerung von Verbrauchern aller Art ( Ein-Aus )  Funktion: Der Kontakt verhart in einer Stellung wenn er z.B. durch einen Taster angesteuert wird, nächster Impuls z.B. durch Taster fällt er in die Ausgangsposition zurück usw. Typischer Einsatz: Beleuchtung, Schaltschrankbau etc. ..... Ansteuerung Spule: 12-24V DC/AC ( Range 12-24V AC 50Hz or DC ) Steuerspannungsversorgung kann mit AC oder DC erfolgen Steuerleistungsbedarf 0,64Watt Anzugsströme max bei 24VAC = 0,434A Kontakt = 2x Schließerkontakte ( 2x NO ) Kontakt Belastbarkeit je Kontakt bis max. 16A/250VAC max. 3000W Maximale Lampenlast:fluoreszierend (parallelkompensiert) 3000W   fluoreszierend (parallelkompensiert) Incandescent, 3000V·A   fluoreszierend (parallelkompensiert) Fluorescent, 2500V·A   fluoreszierend (parallelkompensiert) FluDuoCir, 2500 A Handbetätigung bzw. Schaltstellungsanzeige Einschaltdauer 100% (Zeitfunktion Nein) Anschlussklemmen massiv von 1 x 1qmm bis 1 x 10qmm oder 2 x 2,5 mm2      flexibel von 1 x 0,75qmm bis 1 x 6qmm (Cu) mit Aderendhülse oder Stiftkabelschuh Normen: IEC/EN 60669-1 / IEC/EN 60669-2-2 Schraubkontakte A1 - A2 = Steuerkontakte Spule 1 - 2 = Schaltkontakt (Schliesser) 3 - 4 = Schaltkontakt (Schliesser) Abm.: B:18mm H:85mm T: 62mm ( 1TE
