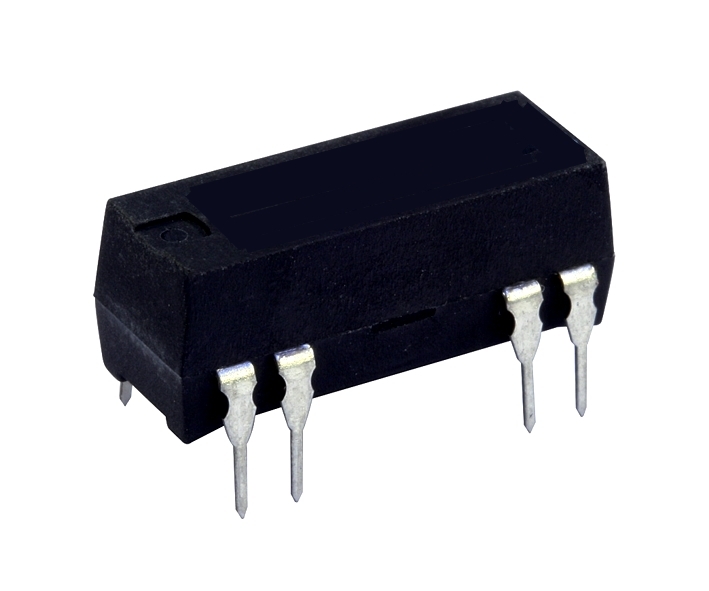

5V DIP Relais DIL Reedrelais 1xWechsler 220-Ohm Spule mit Diode
7,11 €
% 9,99 € (28.83% gespart)
Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktinformationen "5V DIP Relais DIL Reedrelais 1xWechsler 220-Ohm Spule mit Diode"
5V Relais Reedrelais mit 1x Wechslerkontakt im Mini DIP DIL Gehäuse
- Hochprofil mit einem Wechsler
- mit Diode mit Freilaufdiode
- Eigenschaften: 1x Wechslerkontakt ( 1xUM )
- umpreßt fluxdichte Ausführung
- zum Einstecken in eine 14-polige DIP-IC-Fassung geeignet
- RM:2,54mm
- TTL-Ansteuerung möglich
Technische Daten:
- Spule 5Volt DC (Uan: 3,5V ... max 8V )
- Spule = 200-220 Ohm = 25mA bei 5Volt
- Isolationswiderstand (Spule / Kontakt): 100-GOhm
- Isolation (Spule / Kontakt): 1500 V DC
- Betriebstemperatur: - 20 ... + 70 °C
- Schaltzeit (inkl. Prellen): 0,7 ms / Abfallzeit: 1ms
- Vibrationsfestigkeit (50 ... 500 Hz): 20 G
- Löttemperatur / -zeit: 260 °C / 10 s
- Schaltkontakt: Kontaktwiderstand: 150mOhm
- Schaltleistung, max.: 3W Schaltspannung, max.: 175V DC / Schaltstrom, max.: 0,25 A
- Strom bei geschlossenen Kontakte 1,25A
- Durchbruchspannung, min.: 200V DC
- Magnetsystem: Spulenausführung: ungepolt, monostabil
Bei Verwendung als 5Volt Hutschienenrelais empfehlen wir folgende optionale Komponenten ( siehe auch im Zubehör-Register )
- 47-826-00440 = 5Volt DIP Relais ( 1 Stück )
- 39-796-00010 = 3polige Printklemmen ( 2 Stück )
- 44-815-00006 = Lochrasterplatine Universal ( 1 Stück )
- 52-625-02200 = Hutschiene Gehäuse 1TE Modulgehäuse DIN Rail Gehäuse TS35
