Relais 24V DC Spule 1x Schliesserkontakt 30x10x10mm Einsetzbar 12V 15V 18V 20V 22V 24V 26V 33V 36V
| Anzahl | Stückpreis |
|---|---|
| Bis 9 |
0,50 €
3,90 €
(87.18% gespart)
|
| Bis 19 |
0,40 €
3,90 €
(89.74% gespart)
|
| Bis 49 |
0,30 €
3,90 €
(92.31% gespart)
|
| Ab 50 |
0,20 €
3,90 €
(94.87% gespart)
|
Sofort verfügbar, Lieferzeit: 2-4 Tage
Produktinformationen "Relais 24V DC Spule 1x Schliesserkontakt 30x10x10mm Einsetzbar 12V 15V 18V 20V 22V 24V 26V 33V 36V"
Sehr günstiges 24V Relais ( ReedRelais ) ideal für Schule Werkstatt ServiceModellbau Testaufbauten usw.
Waschdichtes 24V Kleinrelais für die Platine bzw. Leiterplatte. Universell verwendbar, somit auch gut für Experimente, Modellbau, Schule usw. Statt auf die Leiterplatte können auch einfach nur Litzen angelötet werden und mittels Schrumpfschlauch isoliert werden. Die Lötpins sind sehr stabil !
Spule: 24Volt Gleichspannung
Möglicher Einsatzbereich: 12,0...36V
Spulen-Nennspannung: 24Volt DC
Spulen-Widerstand: 4,6-kOhm = 4600-Ohm
Stromverbrauch nur 2,6mA bei 12V
Stromverbrauch nur 5,3mA bei 24V
Kontakt: 1x Schliesser (1xEIN)
Kontakt-Belastbarkeit: bis 2A bis 125V
Lötdrähte Länge: 7mm
Durchmesser der Lötdrähte: 0,8mm
Abmessungen: L: 30mm H: 10mm B: 10mm
Rastermass der Pins: siehe Zeichnung weitere Bilder
Gehäuse Kunststoff Farbe: Grau
Weitere optionales Zubehör bei Einsatz auf Platine mit Printklemmen erhältlich :
Art-Nr 39-796-00008 = 2pol Printklemmen zum verlöten auf Platine ( Schraubklemme )
Art-Nr 44-815-00006 = Lochrasterplatine 100x75mm mit Kupfer-Punkten zum verlöten
Art-Nr 52-625-02200 = Hutschien Leergehäuse ( fals benötigt ! )
Art-Nr 97-905-00500 = Silberdraht zum verlöten der Printklemmen und des Relais auf der Lochrasterplatine
passende Kunststoffgehäuse hierzu finden Sie unter dem Suchbegriff ( Euromas ) ggf. oben unter Suche eingeben
Anmelden
Zubehör
Hutschienenhalterung Platinenhalterung für Platine 50x72mmIdeal für OpenFrame Netzteile, Baugruppen, Platinen, Sonderschaltungen etc. die auf eine Hutschiene DIN Rail mit 35mm montiert werden müßen. Mit dieser Platinenhalterung können Platinen mit einer Breite von 50x72mm aufgenommen werden, um sie an einer 15mm oder 35mm breiten Hutschiene zu befestigen. Die Platinenhalterung kann individuell in verschiedenen Längen gekürzt werden. Nach der Kürzung, können die beiden Endkappen wieder aufgesteckt werden.Spezifikationgeeignet für Platinen mit einer Breite von 50mm und Höhe von 72mmFür Platinen bis 2,0mm Materialdicke geeignetDieser Halterung umfaßt die Platne auf allen 4 SeitenHutschienenbefestigung: 15mm und übliche TS35 mit 35mm ( unten 2 Schienenaufnahmen )4 x Befestigungslöcher ( 2x je Seitenteil )Befestigungsloch-Durchmesser seitlich = 3,5mmLochabstand seitlich für Schrauben ca. 70mmMaterial: Kunststoff Materialwandung ca 2,0mmFarbe: Grün wie in AbbildungLieferung inkl. 4 Schrauben

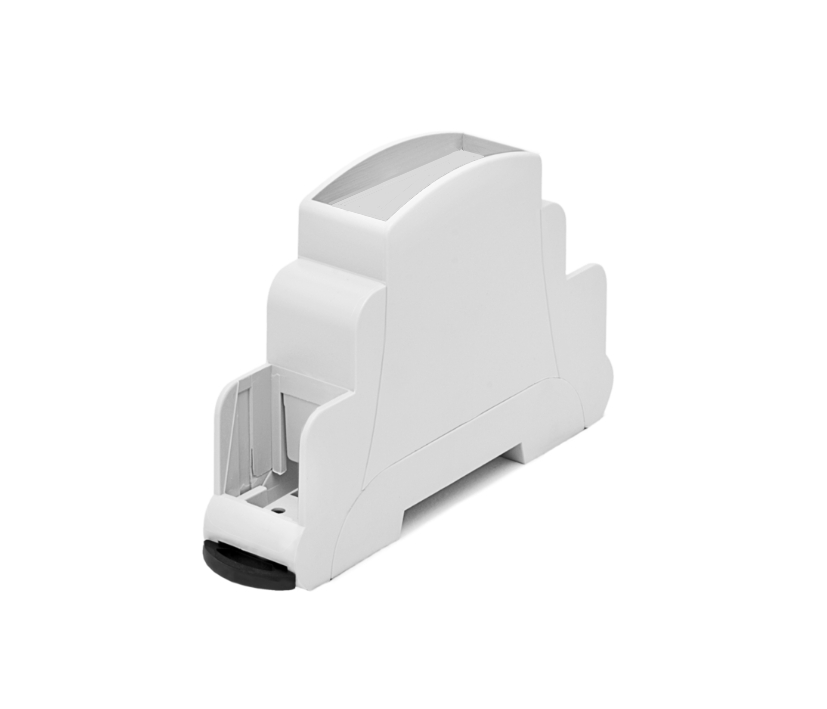

Hutschienengehäuse Leergehäuse Modulgehäuse für Platinen ... kleine Regler... Steuerungen .... u.s.w. Aufrastbar durch Schnappfuss auf klassische 35mm Hutschienen. Hutschienengehäuse, Leergehäuse, Modulgehäuse, für Montage auf DIN Schiene ( TS35 Hutschiene ) geeignet Schaltschrankbau, Hausverteiler.... Testschaltungen, Versuchsaufbauten ...... Aufrastbar durch Schnappfuss auf klassische 35mm Hutschienen Gehäuse Unter- und -Oberteil rasten ineinander ein und können verschraubt werden Schraub- oder Snap-in Verriegelung zwischen Boden und Deckel. anschließen der Ein- und Ausgänge über Anreihklemmen RM 5,08 die sich z.B. dann auf der Platine befinden Führungsnuten für einfache Leiterplattenmontage Innen Aufnahme für eigne Platinen, Prüf- und Testschaltungen usw. ABS-Gehäuse mit Schnappfuß für Hutschienen wie im Schaltschrankeinbau, Hausverteilung üblich für Hutschiene nach DIN EN 50022 Die üblichste Hutschienenbreite 35mm Breite ( 35/7,5 ode 35/15mm ) Gehäusematerial ABS, Lieferung mit Schnappfuss für den Schaltschrankeinbau auf TS35 Hutschiene Farbe hellgrau ähnlich RAL7035 Abmessungen: Aussenabmessungen: B: 17,5mm H: 55,8mm T: 90,0mm ( ohne Schnappfuß für Hutschiene ) Innenabmessungen: B: 15,0mm H: 50,3mm / H2: 35,2mm / H3: 22,3mm ( H3 = bei Klemmen ) T: 86,10mm Baubreite 1TE Siehe auch Zeichnung INFO: Zusatzinfo zu TE = Teileinheit = Baubreite ( z.B. Sicherungsautomat hat auch 1TE Baubreite ) Einbaubreite 1TE der Geräte soll nach der Norm DIN 43880 zwischen 17,5 und 18,0 mm
