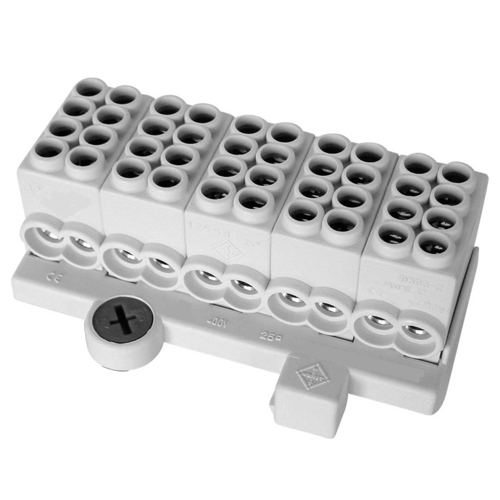

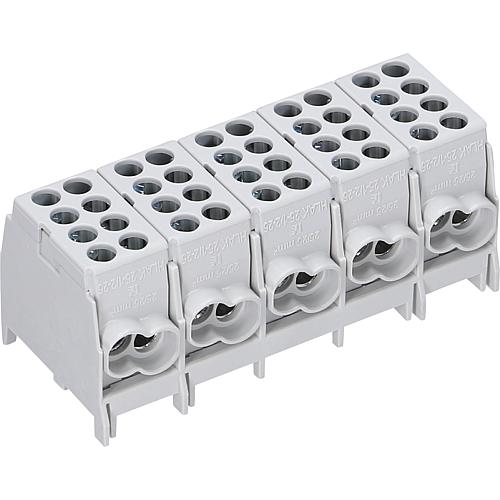

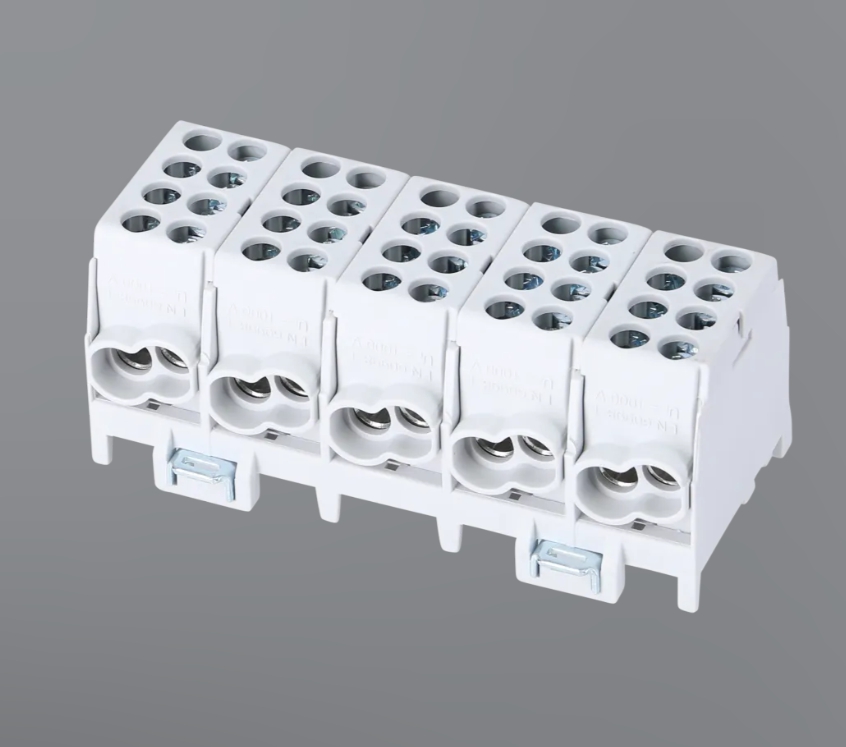

Verteilerklemmen 5pol Hauptleitungs-Abzweigklemmen bis 25qmm

Verteilerklemmen Klemmenblock 5-fach PTVFIX Starkstrom 3-Phasenklemme Verteilerblock Geräteklemme 5-fach Durchgangs- bzw. Reihenklemme Anschlussart: Push-in-Anschluss, Push-in-Anschluss, Klemmanschluss Nennspannung Nennspannung 690V Typischer Einsatz 400VAC / 230VAC  Nennstrom je Kontakt 24A / Belastungsstrom maximal 32A bei 4qmm Leiterquerschnitt Anzahl der Anschlüsse: 10, Polzahl: 5, Isolierstoff PA / Bemessungsstoßspannung 8 kV Maximale Verlustleistung bei Nennbedingung 0,77 W Bemessungsquerschnitt: flexibel 0,14qmm ... 2,5qmm / Querschnitt starr = 0,14....4qmm, Montageart: aufrasten auf Tragschienenadapter, Direktmontage mit Flansch, Fliegend, Farbe: grau/blau/grün-gelb Temperatureinbsatz: -60°C....+130°C Abmessungen: Breite 25,98 mm Höhe 28,6 mm Tiefe 21,7 mm Abschlussplatte erforderlich nein Farbe grau Etagen intern gebrückt nein aufrasten auf optionalen Clip bzw. Tragschienenadapter = Art-Nr 39-798-01601

Verteilerklemmen 15pol Abzweigklemme Federklemme Steckklemme BLAUE Sammelklemme Abzweigklemme bzw. Sammel-Klemme mit insgesamt 15 Klemmstellen und 1-Potentzial in Kennfarbe - BLAU = Neutraleiter  Eingang typisch : 1x Schraubklemme bzw. Rahmenklemme für Kabel      bis max. 25qmm starr bzw. 16qmm flexibel mit Endhülse Ausgang für bis zu 14 Klemmstellen als steckbare Klemmen davon 12x Steckklemmen für Kabel bis max. 2,5qmm starr oder 1,5qmm flexibel mit Endhülse   2x Steckklemmen für Kabel bis max.    4qmm starr oder 2,5qmm flexibel mit Endhülse Belastbarkeit bis 80A Einsatz typisch 400VAC oder 230VAC  Klemme gemäß Norm EN 60998  Klemmen fingersicher gemäß VBG4 / BGV A2 Montage Schnappmontage auf üblich DIN Trageschiene bzw. aufrastbar auf 35mm Standard Hutschiene Lieferung ohne Hutschiene  Typische Anwendung im Schaltschrank siehe auch weitere Bilder !   ZUSATZINFO  Dieses Abzweigklemme bzw. Sammelklemme / Steckklemme gibt es folgenden Ausführungen  :  Bst Nr 39-798-001851 = Sammelklemme. Abzweigklemme in Kennfarbe = BLAU für Neutralleiter  Bst Nr 39-798-001852 = Sammelklemme. Abzweigklemme in Kennfarbe = GRÜN für Schutzleiter  Bst Nr 39-798-001853 = Sammelklemme. Abzweigklemme in Kennfarbe = GRAU für Phase

Verteilerklemmen 15pol Abzweigklemme Federklemme Steckklemme GRAUE Sammelklemme Abzweigklemme bzw. Sammel-Klemme mit insgesamt 15 Klemmstellen und 1-Potentzial in Kennfarbe - GRAU = Phase   Eingang typisch : 1x Schraubklemme bzw. Rahmenklemme für Kabel      bis max. 25qmm starr bzw. 16qmm flexibel mit Endhülse Ausgang für bis zu 14 Klemmstellen als steckbare Klemmen davon 12x Steckklemmen für Kabel bis max. 2,5qmm starr oder 1,5qmm flexibel mit Endhülse   2x Steckklemmen für Kabel bis max.    4qmm starr oder 2,5qmm flexibel mit Endhülse Belastbarkeit bis 80A Einsatz typisch 400VAC oder 230VAC  Klemme gemäß Norm EN 60998  Klemmen fingersicher gemäß VBG4 / BGV A2 Montage Schnappmontage auf üblich DIN Trageschiene bzw. aufrastbar auf 35mm Standard Hutschiene Lieferung ohne Hutschiene  Typische Anwendung im Schaltschrank siehe auch weitere Bilder !   ZUSATZINFO  Dieses Abzweigklemme bzw. Sammelklemme / Steckklemme gibt es folgenden Ausführungen  :  Bst Nr 39-798-001851 = Sammelklemme. Abzweigklemme in Kennfarbe = BLAU für Neutralleiter  Bst Nr 39-798-001852 = Sammelklemme. Abzweigklemme in Kennfarbe = GRÜN für Schutzleiter  Bst Nr 39-798-001853 = Sammelklemme. Abzweigklemme in Kennfarbe = GRAU für Phase

Verteilerklemmen 15pol Abzweigklemme Federklemme Steckklemme GRÜNE Sammelklemme Abzweigklemme bzw. Sammel-Klemme mit insgesamt 15 Klemmstellen und 1-Potentzial in Kennfarbe - GRÜN = Schutzleiter / PE  Eingang typisch : 1x Schraubklemme bzw. Rahmenklemme für Kabel      bis max. 25qmm starr bzw. 16qmm flexibel mit Endhülse Ausgang für bis zu 14 Klemmstellen als steckbare Klemmen davon 12x Steckklemmen für Kabel bis max. 2,5qmm starr oder 1,5qmm flexibel mit Endhülse   2x Steckklemmen für Kabel bis max.    4qmm starr oder 2,5qmm flexibel mit Endhülse Belastbarkeit bis 80A Einsatz typisch 400VAC oder 230VAC  Klemme gemäß Norm EN 60998  Klemmen fingersicher gemäß VBG4 / BGV A2 Montage Schnappmontage auf üblich DIN Trageschiene bzw. aufrastbar auf 35mm Standard Hutschiene Lieferung ohne Hutschiene  Typische Anwendung im Schaltschrank siehe auch weitere Bilder !   ZUSATZINFO  Dieses Abzweigklemme bzw. Sammelklemme / Steckklemme gibt es folgenden Ausführungen  :  Bst Nr 39-798-001851 = Sammelklemme. Abzweigklemme in Kennfarbe = BLAU für Neutralleiter  Bst Nr 39-798-001852 = Sammelklemme. Abzweigklemme in Kennfarbe = GRÜN für Schutzleiter  Bst Nr 39-798-001853 = Sammelklemme. Abzweigklemme in Kennfarbe = GRAU für Phase
