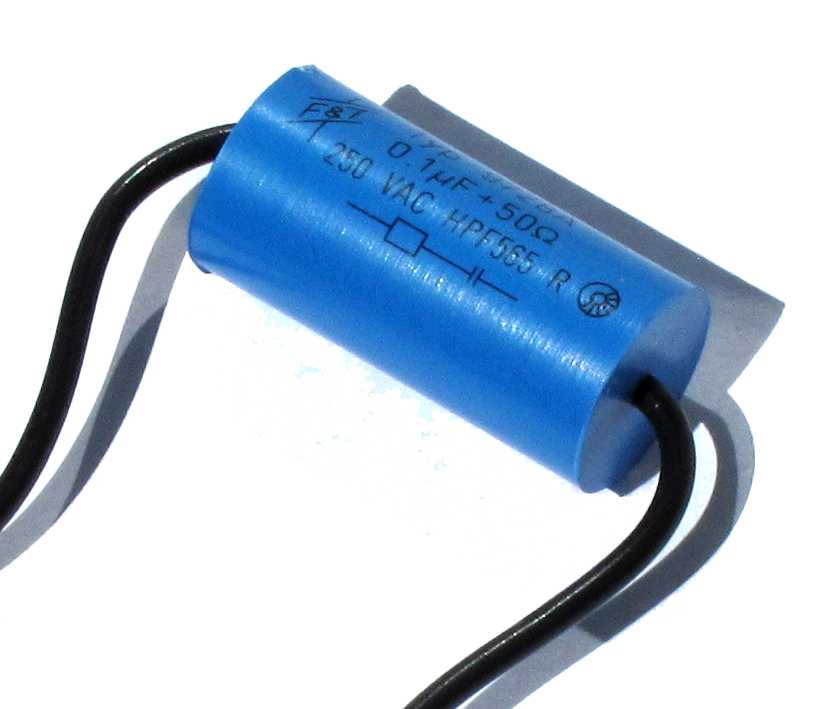

Entstörkondensator 2pol 0,1uF 50ohm 39x16mm Entstörfilter RC-Glied Kondensator

Anwendung finden dieser LC-Kondensatoren in Geräten und Werkzeugen aller Art z.B. in Bohrmaschinen, Fräsen, Stichsägen usw. ebenso in Pumpen, Kühlschränken, Spülmaschinen, Bügelautomaten, Waschmaschinen, Trockner, Küchengeräten, Staubsaugern, Gasbrenner z.B. ELCO 2000, Ventilatoren und Steuerungen aller Art. Ersetz viele ähnliche Typen dieser Serie zB. auch F12.000/60 ... F12.200/61 von Kitchen Aid ... F11.037/163... F11.161/3 u.v.w.m. andere Hersteller ... Universell verwendbar ersetzt auch die Vorgänger F11.245/1 mit 1A..2A..3A... auch die 0,12uF Serie XY Entstörkondensator mit Drossel-Kombination und Berührungskapazitäten Ausführung im Gehäuse: flaches Metallrohr mit Befestigungslasche mit 4 Drahtanschlüssen und PE = Gehäuse = Bef.Lasche.  Nennspannung: 250 VAC (50/60 Hz) Kapazitätstoleranz: +/-20 %  Funkentstörfilter 230V MET 4A 250V 2x2,0mH+0,24uF+2x2400pF X1Y1  Kondensatorklasse: X1Y2  integriere Spulen ( Drossel ) mit Nenninduktivität: 2 x 2,0mH Induktivitätstoleranz: -30/+50 % Schutzkapazität: 2x2400pF Querkapazität: 0,24uF Einsatz bis 250Volt AC Belastbarkeit 4A Anschlüsse: H05V-K 0,5 ca. 85mm Länge Abmessungen: L: 73mm H: 29mm T: 15mm Bef.Bohrung: 4,3mm, Bef.Lasche: 10x10mm Erhältlich in 3 verschiedenen mechanischen Ausführungen wie folgt ( je nach Platz in ihren Geräten ) Art Nr 29-750-00510 = Ovale  Ausführung mit Litzenkabel = L: 73mm H: 29mm T: 15mm Art Nr 35-656-00630 = Runde Ausführung mit Litzenkabel = L: 77mm mit M8 Bolzen DM: 25mm Art-Nr 29-750-00565 = Platinen bzw. Leiterplattenausführung mit 6,5A = L: 45mm B: 28mm H: 17mm

Anwendung finden dieser LC-Kondensatoren in Geräten Maschinen Bürogeräte E-Werkzeugen Platinensteuerungen aller Art. Ersetz viele ähnliche Typen dieser Serie + Universell verwendbar ersetzt auch viele Vorgänger mit 1A..2A..3A..4A...5A.. 6A Serie XY Entstörkondensator mit Drossel-Kombination und Berührungskapazitäten Ausführung im vergossenen Kunststoffgehäuse für die Platinen- bzw. Leiterplattenmontage zum verlöten  Nennspannung: 250 VAC (50/60 Hz)  Rinsatz typisch 220V....240VAC  Kapazitätstoleranz: +/-20 %  Funkentstörfilter 230V KST 6,5A 250V L = 2x1,0mH+ CX = 0,10uF + CY = 2x2500pF X1Y1  Kondensatorklasse: X1Y2 ( CX / CY )  integriere Spulen ( Drossel ) mit Nenninduktivität: 2 x 1,0mH Schutzkapazität: 2x2500pF Querkapazität: 0,10uF Einsatz bis 250Volt AC Belastbarkeit 6,5A Spannungsfestigkeit > 1.8kVDC zwischen L-N und > 3KVDC zwischen L/N-PEBetriebstemperatur: –25 bis +85 °C Klimakategorie: HPF (25/085/21) Ableitstrom: max. 2 x 0,23mA  Material: Gehäuse Thermoplast, UL 94V-0  Abmessungen: B: 28,0mm L: 45mm H: 17mm  Rastermaße der Pins: Längs RM 20,3mm / Inp.: 10,2mm / Quer RM 33mm  Siehe auch Zeichnung weitere Bilder !  Erhältlich in 3 verschiedenen mechanischen Ausführungen wie folgt ( je nach Platz in ihren Geräten ) Art Nr 29-750-00510 = Ovale  Ausführung mit Litzenkabel = L: 73mm H: 29mm T: 15mm Art Nr 35-656-00630 = Runde Ausführung mit Litzenkabel = L: 77mm mit M8 Bolzen DM: 25mm Art-Nr 29-750-00565 = Platinen bzw. Leiterplattenausführung mit 6,5A = L: 45mm B: 28mm H: 17mm

 0,22uF + 220ohm Entstörfilter Löschkondensator RC-Glied Funkentstörfilter Funkentstörkondensator Löschglied Kontaktentstörung  RC Glied Supressor Entstörkondensator 2polig  - Anwendungen finden dieses RC-Glied als Supressor vor Dimmern und auch in Werkzeugen aller Art z.B. in Bohrmaschinen, Fräsen, Stichsägen usw. ebenso in Pumpen, Küchengeräten, Staubsaugern, Ventilatoren und Steuerungen aller Art     Supressor Bauteil für induktiven Lasten allgemein Anwendbar in vielen verschiedenen Geräten. Suppressor Bauteil zur Verringerung von primärseitigen Störwerten im Netz z.B. beim Dimmen von elektronischen Transformatoren, LED Leuchtmitteln, Dimmen allgemein besietigt in vielen Fällen das leichte flackern bei LED Leuchtmittel in Verbindung mit Dimmern und elektronischen Transformatoren, Kupfertrafos aus der Halogentrafozeit sowie bei vielen LED Leuchtmitteln wo die RC Kombi fehlt oder auch Einsatz in Handwerkergeräten, Bohrmaschinen, Stichsägen mit Regelmechanismuß usw.   auch in Haushaltgeräten wie Brotschneidemaschine, Mixer, Bügelautomat usw.  Weitere Informationen :   Störschutzkondensator, Löschkondensator, Kontaktentstörung, Funkentstörkondensator, Entstörkondensator Kondensator-Widerstand Kombination bestehend aus einem 220nF ( 0,22uF ) Kondensator mit 220-Ohm Widerstand in Reihe. 2-Anschlussdraehte ca 75mm Litzenkabel 0,5qmm NYFAFW Ausführung: A = Kunstoffbecher mit Epoxidharz vergossen Einsatz typisch 220-240VAC parallel zum Gerät Spannungsfest bis 250VAC Abmessungen: L: 37mm DM: 18mm  Typischer Einsatz div. Haushaltsgeräte für Bügelmaschinen, Bohrmaschinen und viele viele ähnliche Geräte, Elektrische Werkzeuge aller Art auch in Stichsägen, Schleifgeräten, Fräsen, Bohrmaschinen usw. ebenso Küchengeräten, Staubsaugern, Ventilatoren und Steuerungen aller Art Ersetzt unter anderen Hersteller und Ausführungen   Schaltplan und typische Anwendung siehe auch weitere Bilder !

5pol Netzfilter mit Entstörkondensator 3polig  - Anwendungen finden diese Kondensatoren in Werkzeugen aller Art z.B. in Bohrmaschinen, Fräsen usw. ebenso in Pumpen, Kühlschränken, Waschmaschinen, Küchengeräten, Kaffeemaschinen, Ventilatoren und Steuerungen aller Art LCR ENTSTÖRKONDENSATOR 50/60Hz Ausführung im Kunststoff vergossen mit 0,47uF + 2X 4700pf + 1Y2 + 2 x 1mH Spule + 680KOhm Einsetzbar bis 275VAC 50/60Hz Belastbarkeit bis 16A 5x 6,3mm Flachsteckkontakte Pin-1 ( U1) = Eingang Phase L1   Pin-2 ( L2 ) = Ausgang Phase L1   Pin-3 ( U3 ) = Eingang Nulleiter N    Pin-4 ( N4 ) = Ausgang Nulleiter N Pin-5 = PE Schutzleiter   Norm: EN133200   Abmessungen: L/H: 51mm mit Kontakten: 63mm mit M8 Stutzen = 71mm Durchmesser: 38mm / Befestigungsbolzen M8 = 7,8mm L: 10mm Temperatureinsatzbereich: -40...+100°C Ersetzt vielen Typen und Ausführungen ähnlicher Hersteller wie z.B. FLCB921561F mit 10A

5pol Netzfilter mit Entstörkondensator 3polig  - Anwendungen finden diese Kondensatoren in Werkzeugen aller Art z.B. in Bohrmaschinen, Fräsen usw. ebenso in Pumpen, Kühlschränken, Waschmaschinen, Geschirrspüler, Küchengeräten, Kaffeemaschinen, Ventilatoren und Steuerungen aller Art LCR ENTSTÖRKONDENSATOR 50/60Hz Ausführung im Kunststoff vergossen mit 1,00uF + 2X 27000pf + 1Y2 + 2 x 1mH Spule + 1,2MOhm Einsetzbar bis 250VAC 50/60Hz Belastbarkeit bis 16A 5x 6,3mm Flachsteckkontakte Pin-1 ( U1) = Eingang Phase L1   Pin-2 ( L2 ) = Ausgang Phase L1   Pin-3 ( U3 ) = Eingang Nulleiter N    Pin-4 ( N4 ) = Ausgang Nulleiter N Pin-5 = C = PE Schutzleiter  = Schiene  Anschlüsse: 6,3mm Flachstecker Abmessungen: Korpus only :  Durchmesser: 41mm / Durchmessser mit Halter : 45,8mm Höhe mit Kontakten = 62,5mm / Höhe mit Bef.Lasche = 93mm PE-Lasche fest nicht abziehbar ev kürzbar mit Flex.. Säge  : 42mmErsetzt vielen Typen und Ausführungen ähnlicher Hersteller wie z.B. FLCB921561F mit 10A

5pol Netzfilter mit Entstörkondensator 3polig  - Anwendungen finden diese Kondensatoren in Werkzeugen aller Art z.B. in Bohrmaschinen, Fräsen usw. ebenso in Pumpen, Kühlschränken, Waschmaschinen, Geschirrspüler, Küchengeräten, Kaffeemaschinen, Ventilatoren und Steuerungen aller Art LCR ENTSTÖRKONDENSATOR 50/60Hz Ausführung im Kunststoff vergossen X2Y1 mit 0,47uF + 0,33uF ( CX) 2X 22000pf + 1Y2 + 2 x 4mH Spule + 1,2MOhm Einsetzbar bis 250VAC 50/60Hz Belastbarkeit bis 12A = 2760VA = 2760Watt 6x 6,3mm Flachsteckkontakte Pin-1 ( U1) = Eingang Phase L1   Pin-2 ( L2 ) = Ausgang Phase L2 Pin-3 ( N1 ) = Eingang Nulleiter N 1 Pin-4 ( N2 ) = Ausgang Nulleiter N2 Pin-5 = C = PE Schutzleiter  = Schiene  Anschlüsse: 6,3mm Flachstecker Abmessungen: Korpus only : Durchmesser: 38,5mm / Länge mit Kontakten = 62mm / Länge mit Bef.Lasche = 77mm Durchmesser mit Einschiebnasen unten : 45,5mm Schienenabstand Mitte-Mitte = 25mmErsetzt vielen Typen und Ausführungen ähnlicher Hersteller wie z.B. FLCB921561F mit 10A
